GoolRC4092型1250KV无刷电机结构模型

　　这款无刷动力部件的三维结构还原，完全围绕实际装机适配需求搭建，做结构设计时最先要明确的就是它的应用边界——这类4极内转子无刷电机，核心适配场景是1/8比例遥控模型车、大载重航模固定翼、小型无人船这类需要高功率密度动力输出的载具，区别于普通有刷电机的碳刷换向结构，它依靠电子调速器完成换向，没有机械接触磨损，长时间高负荷运转下的可靠性远高于同功率等级的有刷产品，适合持续大扭矩输出的工况。

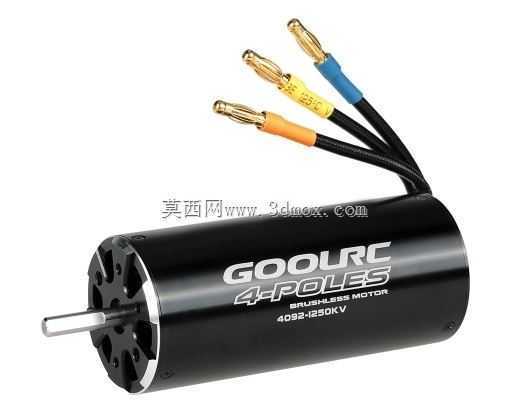

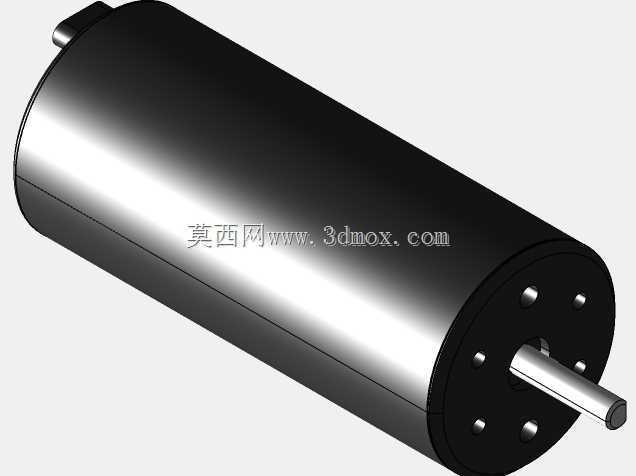

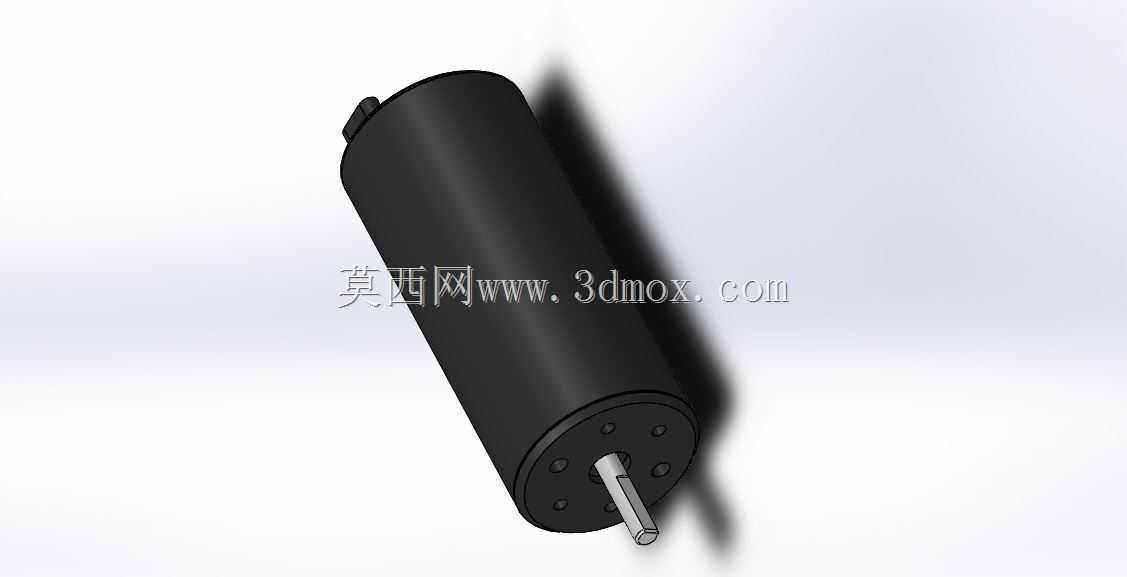

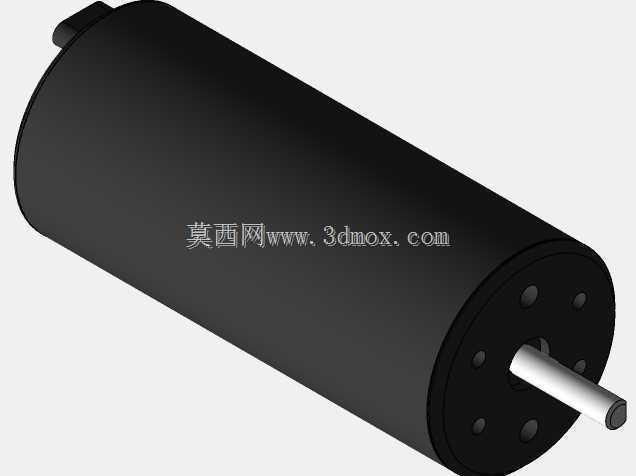

　　从实际装机的尺寸边界来看，这款电机主体直径为40mm，不含输出轴的主体长度为92mm，输出轴直径5mm，轴伸长度要匹配对应安装座的止口深度，建模时特意还原了轴端的平面卡位结构，安装传动齿轮或者联轴器时，紧定螺丝可以直接顶在这个平面上，避免大扭矩输出时轴与连接件打滑。尾部的出线端做了三根4mm镀金香蕉插头的结构还原，分别对应三相绕组的接线端，插头的绝缘护套分别用橙、黄、蓝三色做区分，实际接线时可以对应电调的三相线序，接反时只会出现电机反转，不会烧损部件，调换任意两根线序即可纠正转向，这部分的结构细节在建模时完全按照实物的出线长度、插头尺寸还原，方便设计设备舱时预留走线空间，避免出线弯折过度造成绝缘层破损。

　　电机外壳采用一体化铝合金拉深加工，表面做了黑色硬质阳极氧化处理，外壳上的散热槽结构在建模时做了等比例还原，实际运转时外壳作为定子铁芯的散热载体，高速气流通过散热槽可以快速带走绕组产生的热量，避免持续高负荷下磁钢退磁。前端盖的镂空结构一方面是减轻整体重量，另一方面可以让气流直接进入电机内部，带走转子转动时的空气摩擦热量，端盖上的安装孔位完全按照40系列无刷电机的通用安装标准制作，孔位间距适配市面上绝大多数同规格的电机安装座，不需要额外做转接件就能直接装机。

　　从性能匹配的角度来说，这款电机的KV值为1250，也就是每提升1V输入电压，电机空载转速提升1250转，适配的最高输入电压为37V，对应航模锂电的话可以支持到10S锂电的供电规格，持续输出功率可以达到4200W，短时峰值功率可以冲到5000W，足够驱动总重5kg以内的模型车完成越野、爬坡这类大负荷动作，或者支撑翼展1.8m左右的固定翼航模完成特技飞行动作。建模时特意还原了转子磁钢的排布结构，4极磁钢采用表贴式固定在转子铁芯上，动平衡精度按照G2.5等级做的结构匹配，最高转速下的振动量控制在极小范围，不会因为高速振动影响载具的操控稳定性。

　　做结构选型时要注意，这款电机的重量为447g，设计载具的重心布局时要把这个重量算入动力段的配重，尤其是航模装机时，电机的安装位置直接影响整机的重心位置，需要搭配对应重量的电池做重心配平。输出轴的负载端要注意径向载荷的限制，这类内转子无刷电机的轴承主要承受轴向和小部分径向载荷，如果搭配齿轮传动的话，要避免齿轮啮合间隙过小造成径向力过大，长时间运转会造成轴承过早磨损，缩短电机使用寿命。另外接线端的香蕉插头要确保焊接牢固，大电流输出时接线端的接触电阻会直接影响发热情况，插头表面的镀金层可以避免长时间使用后氧化，降低接触电阻。

　　整个三维模型的结构细节完全按照实物的装配关系搭建，定子绕组的排布、轴承的安装位、端盖的止口配合尺寸都做了精准还原，不管是做载具的整体结构布局设计，还是做电机本身的散热结构优化、安装座的适配设计，都可以直接调用这个模型做干涉检查，不需要再反复测量实物尺寸，能大幅缩短结构设计阶段的尺寸核对时间，避免因为尺寸估算错误造成装机时出现干涉、安装孔位不对这类低级问题。
