泳池清洁配套离心泵结构设计

　　这款离心泵的核心应用场景锚定在商用及家用泳池的清洁作业环节，作为独立水力动力单元配套Polaris泳池清洁器使用，解决清洁器在全清洁周期内的水压供给稳定性问题，避免依赖泳池主循环泵带来的动力分流不足、清洁效率折损的情况。在实际作业过程中，设备需要持续输出稳定压力的水流，驱动清洁器的行走机构、吸尘喷嘴完成池壁、池底的杂物抽吸与刷洗动作，3/4马力的动力输出刚好匹配中型泳池清洁器的水力需求，既不会因为动力冗余造成能耗浪费，也不会因为动力不足导致清洁器在爬坡、吸附大颗粒杂物时出现卡顿失压。

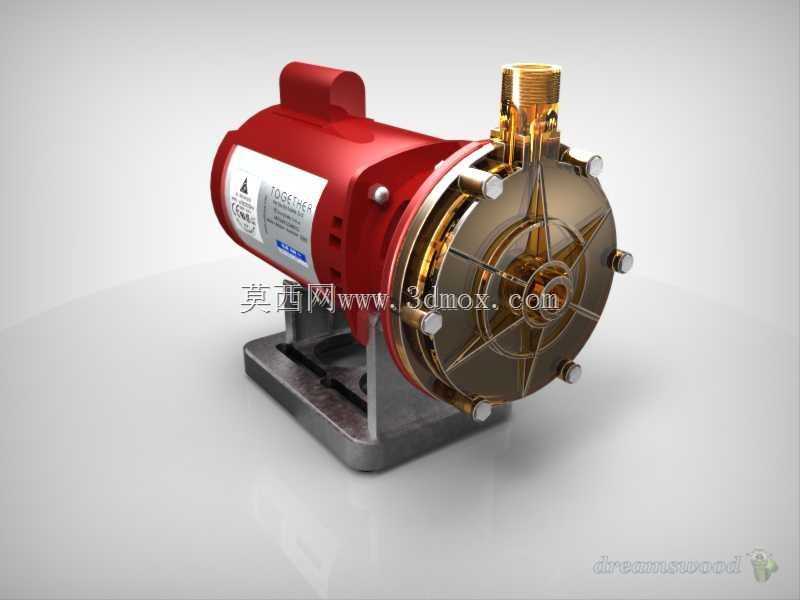

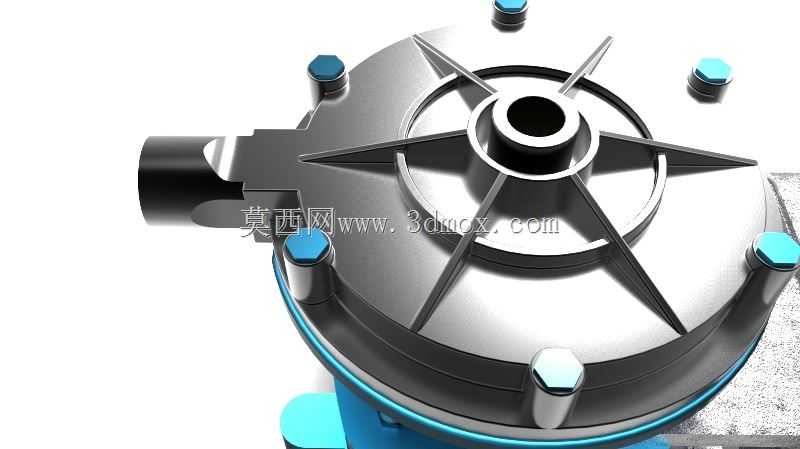

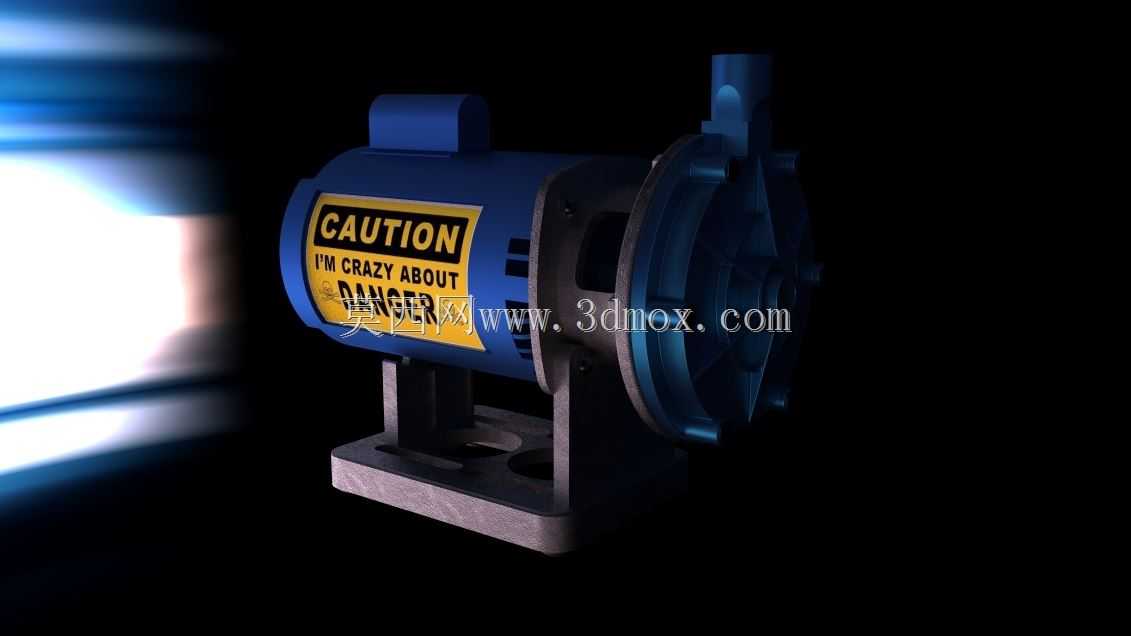

　　从功能特性来看，泵体采用直联式结构设计，将叶轮腔与驱动电机的壳体做一体化同轴装配，省去了传统联轴器连接的冗余结构，既缩小了整体安装占位，也减少了传动环节的能量损耗。泵壳采用径向剖分的蜗壳结构，进水口沿轴向垂直布置在泵体前端中心位置，出水口沿切线方向向上延伸，这种流道设计可以让叶轮甩出的水流在蜗壳内完成动能到压力能的平稳转换，降低流道内的紊流噪音与水力损失。叶轮采用闭式结构设计，叶片做后弯式弧度处理，适配清洁作业中可能混入的细小毛发、泥沙颗粒的过流需求，避免杂物卡滞叶轮造成负载突增。电机外壳采用散热筋一体化铸造成型，沿电机轴向均匀布置的凸起筋条可以增大空气接触面积，在设备连续长时间运行时，依靠自然风冷即可将绕组温度控制在合理区间，无需额外加装散热风扇组件，进一步简化了整体结构。

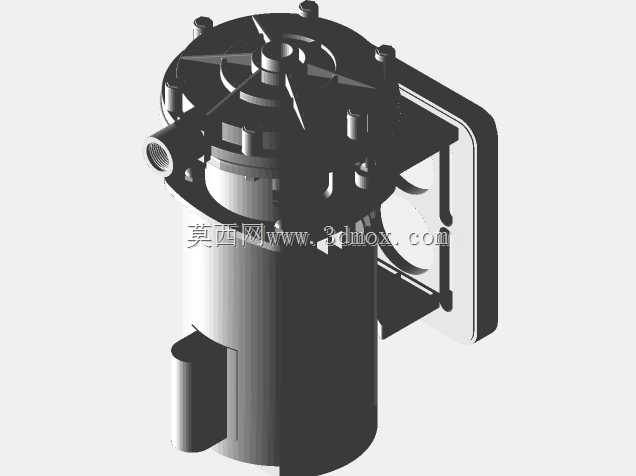

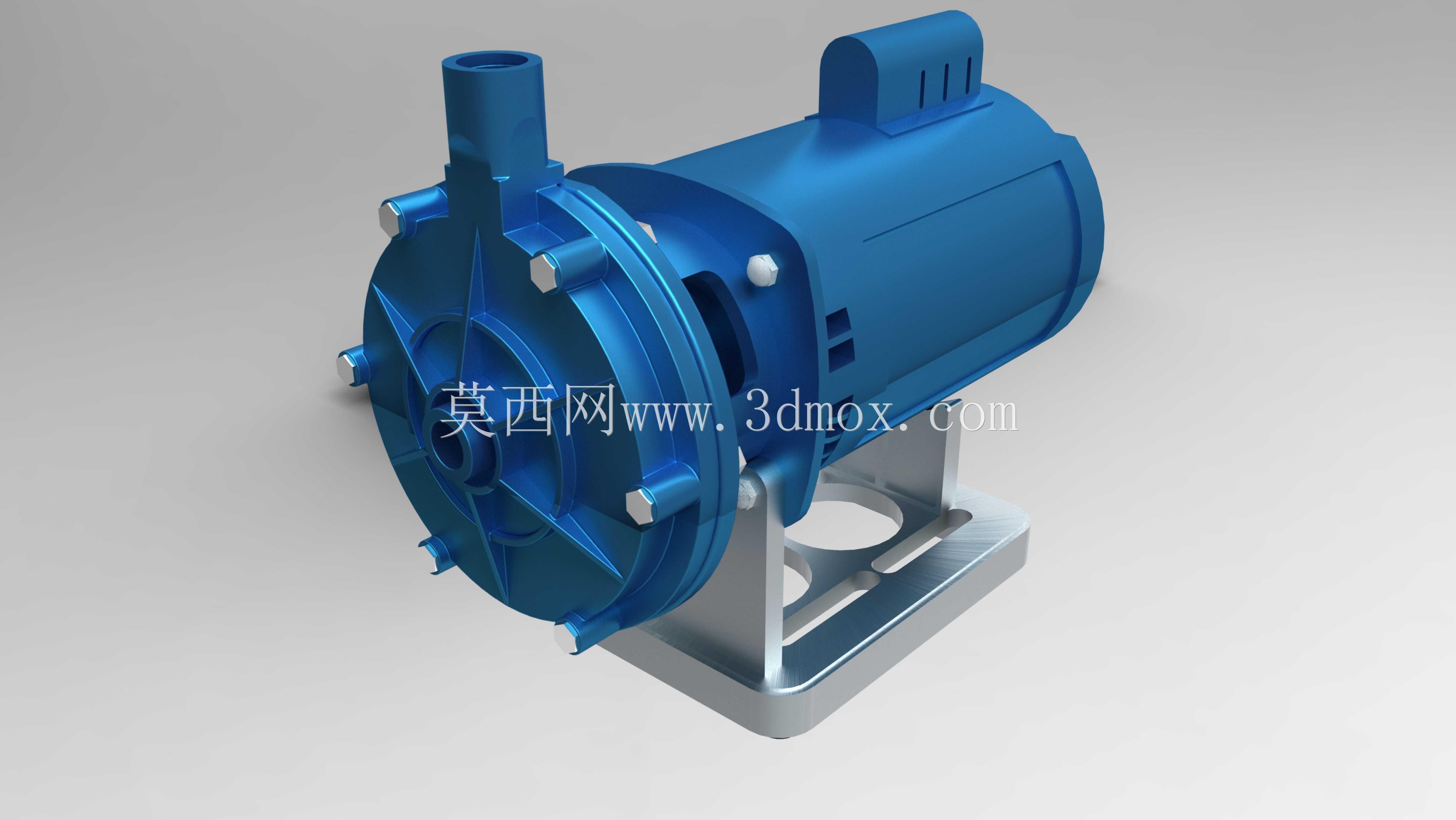

　　设计过程中首先锚定的是安装边界的适配性，设备底部采用冲压成型的L型金属安装支架，支架上预留了四个长圆形安装孔，可以适配不同间距的安装基座固定需求，安装时不需要额外加工定制转接板，直接通过螺栓即可将泵体固定在泳池周边的设备平台上。整体安装高度控制在常规泳池设备间的层板间距要求范围内，进出水口的管接头采用标准英制管螺纹规格，可以直接对接泳池清洁系统的标准供水软管，不需要额外配置变径接头。在结构细节处理上，泵壳与电机端盖的连接位置采用均匀布置的内六角螺栓做周向紧固，密封面加装O型橡胶密封圈，既可以保证泵腔的水压密封性能，也方便后期拆解清理叶轮腔缠绕的毛发杂物。电机接线盒布置在电机壳体的顶部位置，做了防溅水结构设计，适配泳池周边高湿度、偶有溅水的使用环境，避免水汽侵入接线端子造成短路故障。

　　从实际选型适配的角度来看，这款泵的水力曲线经过针对性调校，在清洁器作业的额定工作压力区间内，流量输出波动范围控制在极小的区间内，不会因为清洁器喷嘴的瞬时堵塞造成泵体压力突升，也不会因为管路长度变化出现流量大幅衰减。泵体的过流部件采用耐腐蚀工程塑料材质一体注塑成型，既可以耐受泳池水体中消毒氯成分的长期腐蚀，也降低了整体设备重量，单人即可完成搬运与安装作业。支架部分采用金属板材冲压后做镀锌防腐处理，在潮湿环境下长期使用也不会出现锈蚀剥落的问题，保证安装固定的结构强度。在日常维护的设计考量上，泵壳前端没有设置额外的拆卸阻碍，需要清理叶轮杂物时，只需要松开周向的紧固螺栓即可打开泵腔，不需要拆解电机部分，大幅降低了后期运维的操作难度。
