三零件同步定位手动快夹焊接工装

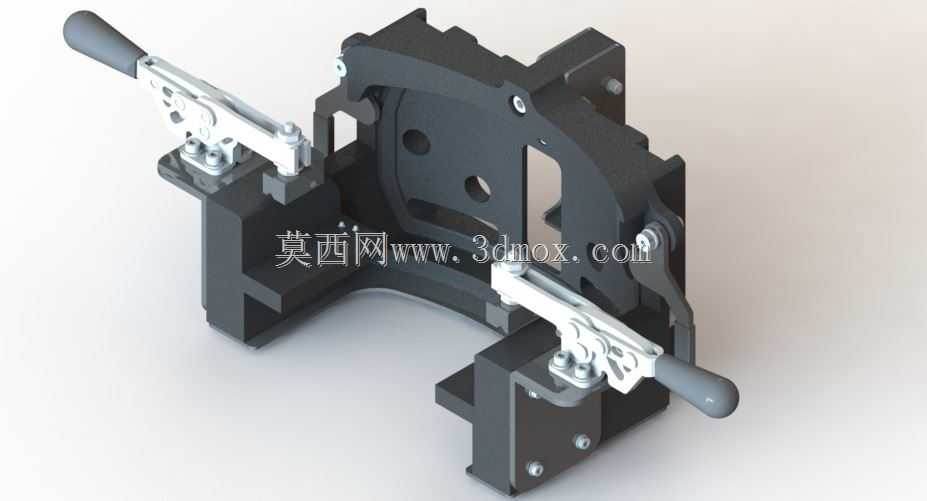

　　在中小批量结构件焊接生产场景中，多零件组焊的定位精度与装夹效率，直接决定了后续焊缝成型质量与单件加工节拍，这套手动式焊接夹具，正是针对三个异形冲压结构件的拼焊工序开发的原型定位工装，适配传感器类小型金属结构件的组焊作业需求。整套工装的核心设计逻辑围绕“定位基准统一、装夹动作简化、焊渣易清理”三个核心工程需求展开，没有采用复杂的气动或液压夹紧结构，而是选用了两款卧式手动快速夹钳作为夹紧执行元件，这类夹钳具备自锁特性，在焊接过程中不会因为工件受热变形产生的反力出现松脱，同时操作端的包胶手柄可以让操作人员在佩戴焊接防护手套的状态下，快速完成夹紧与松脱动作，单工位装夹耗时可控制在10秒以内，完全适配小批量多批次的柔性生产需求。

　　从安装边界来看，整套夹具的底座采用一体化铣削成型的钢制基体，底部预留了四个标准沉头安装孔，可以直接固定在标准焊接工作台上，不需要额外制作过渡连接板，整体安装轮廓尺寸控制在300mm×250mm×200mm范围内，不会占用过多的工位操作空间，两个夹钳分别布置在工件的两个正交定位方向上，夹紧力的作用点直接对应工件的刚性支撑位置，避免薄壁冲压件在夹紧过程中出现局部变形，影响后续的焊接尺寸精度。定位结构的设计上，针对三个待焊接零件的外形特征，分别设置了仿形定位块与侧向定位销，其中主体弧形零件依靠底座上的仿形支撑面完成主定位，限制五个自由度，剩余一个轴向自由度依靠侧边的可调定位销完成限位，另外两个小型拼接零件则分别设置了独立的定位槽，

　　操作人员只需要将零件按照定位标识放入对应位置，不需要额外进行尺寸找正，即可保证三个零件之间的相对位置公差控制在±0.2mm以内，满足后续焊接工序的位置精度要求。考虑到焊接作业过程中会产生大量飞溅焊渣，整套夹具的所有定位面都做了15°的倒角处理，没有容易积存焊渣的直角缝隙，夹钳的活动铰接位置都预留了足够的避让间隙，即使有少量焊渣溅入也不会影响夹钳的正常开合，日常维护只需要在每班作业结束后用钢丝刷清理表面焊渣即可，不需要频繁拆解保养。在实际应用场景中，这套夹具可以直接配合普通交流弧焊机、二氧化碳气体保护焊机使用，不需要配套额外的动力源，非常适合小型机加工车间、五金制品厂的小批量零件焊接作业，相比传统的螺栓压紧式焊接工装，

　　装夹效率提升60%以上，同时可以有效避免因为人工划线定位产生的组焊尺寸偏差，减少后续焊后校形的工作量。夹钳的安装位置采用了腰型孔设计，可以在一定范围内调整夹紧行程，适配零件存在的少量板厚公差波动，不会因为零件尺寸的小幅超差出现装夹困难或者夹紧力不足的问题，底座的支撑结构做了镂空处理，一方面可以减轻整套夹具的整体重量，方便根据生产需求在不同工位之间转移，另一方面也可以让焊接过程中产生的热量快速散发，减少夹具本身的热变形量，保证长时间批量作业过程中的定位精度稳定性。针对焊接过程中工件容易出现的焊接变形问题，两个夹钳的夹紧力方向都设置在焊缝收缩的反方向上，可以在焊接过程中对工件施加一定的预紧反变形量，抵消部分焊缝冷却收缩产生的变形，进一步降低焊后的尺寸校正工作量，所有与工件接触的定位块都采用了淬火处理，表面硬度达到HRC45以上，可以长期承受焊接过程中的高温烘烤与工件装拆过程中的摩擦损耗，延长工装的整体使用寿命。
