气缸驱动式90度翻转夹持工装结构

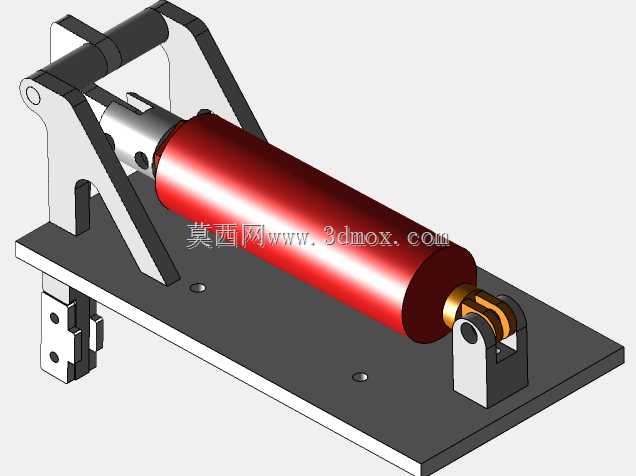

　　这套翻转结构在自动化产线的工件转序工位应用十分普遍，常见于3C零部件装配、小型五金件加工、汽车小部件焊接等工序中，当工件需要完成正反两面的加工、检测、装配作业时，无需人工手动翻转工件，依靠这套结构即可完成稳定的90度角度翻转动作，大幅降低人工操作的劳动强度，同时避免人工翻转带来的工件磕碰、定位偏移问题。从结构组成来看，整套机构以底部安装平板作为承载基准，平板上预留了两组安装固定位，一组用于铰接安装翻转承载支架，另一组用于铰接安装驱动气缸的尾端支座；翻转承载支架采用双侧立板支撑结构，立板上端通过铰接销轴与固定在安装板上的支座连接，作为整个翻转动作的旋转支点，支架前端设置有工件夹持安装位，可根据待翻转工件的外形更换适配的夹持块，

　　满足不同规格工件的装夹需求。驱动部分采用标准笔型气缸作为动力输出元件，气缸缸筒做了可视化的外观区分，缸杆前端通过鱼眼接头与翻转支架的下部驱动位铰接，当气缸杆伸出时，会推动翻转支架绕上端铰接点做圆弧摆动，当气缸伸出行程达到设计值时，支架刚好摆动至90度垂直位置，此时装夹在支架上的工件即完成从水平到垂直的90度翻转；当气缸杆缩回时，支架反向摆动回到初始水平位置，完成一个动作循环。设计这套结构时，首先要确认的是翻转负载的重量与重心位置，重心到铰接支点的力臂长度直接决定了气缸的输出推力需求，选型时需要预留1.5倍以上的推力余量，避免气缸负载不足导致翻转动作卡顿、到位精度不足；其次要校核铰接点的销轴强度，双侧立板的铰接孔需要保证同轴度，

　　否则翻转过程中会出现卡滞，长期运行还会造成销轴与孔的偏磨，缩短结构使用寿命。安装边界方面，底部安装平板的厚度需要根据整体负载选择，一般负载在5kg以内时选用6mm厚度的冷轧钢板即可满足刚性需求，平板上的安装孔位采用长圆孔设计，可在安装时微调气缸支座与翻转支架的相对位置，补偿零件加工带来的尺寸误差；整套结构在水平初始状态下的整体高度较低，不会占用过多的产线垂直空间，翻转至90度位置时，工件的最高点距离安装平板的高度可根据气缸行程与支架长度调整，设计时需要提前核算翻转过程中的运动包络空间，避免翻转动作与周边的输送线、加工设备产生运动干涉。结构的细节设计上，气缸与支架连接的鱼眼接头可以补偿小幅度的安装角度偏差，降低零件加工精度的要求，

　　减少加工成本；翻转支架的夹持位采用快换式设计，更换不同工件时仅需更换前端的夹持块，无需调整整个驱动与铰接部分的结构，大幅缩短产线换型的调试时间。在实际产线应用中，这套结构可以搭配气动夹爪、真空吸盘等不同的夹持元件，既可以完成小型工件的90度翻转转序，也可以用于工件姿态调整，配合机械手完成上下料作业；结构整体没有复杂的传动零件，日常维护仅需定期给铰接销轴加注润滑脂、检查气缸的气源压力是否稳定即可，运行故障率极低，适合在高节拍的自动化产线上长期连续运行。需要注意的是，设计时要在翻转的两个极限位置设置硬限位块，避免气缸行程过冲导致翻转角度超过90度，硬限位块上可以粘贴聚氨酯缓冲垫，减少翻转到位时的冲击噪音，同时避免刚性碰撞导致工件移位；气源回路中可以搭配调速阀调整气缸的伸出与缩回速度，让翻转动作启动与停止时更加平缓，减少冲击对工件装夹稳定性的影响。
