多工位并列式气动铆接执行机构设计

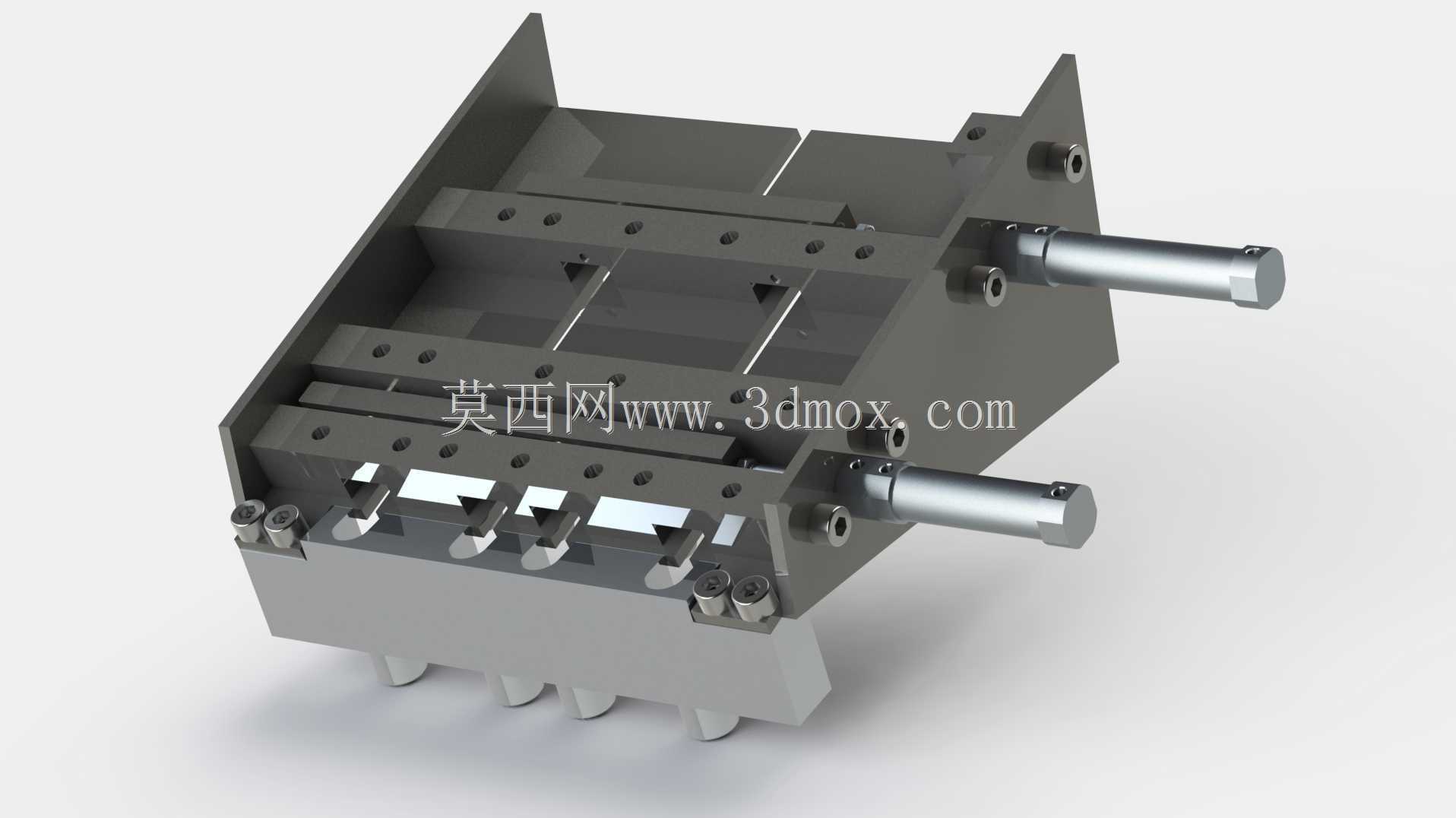

　　这套多工位并列式铆接执行机构，主要面向小型钣金件、五金冲压件的批量铆接工序设计，常见应用在消费电子五金结构件、低压电器触点组件、小型家电金属配件的生产线工位上，可一次性完成同一直线排布的多个铆钉同步压铆作业，相比单头铆接设备能大幅缩减单工件的加工节拍，避免多次定位带来的累积位置误差。从结构布局来看，整体采用侧挂式安装基准设计，安装面设置在机构后侧的立板上，立板上预留了两组定位销孔与四个螺栓过孔，可直接固定在自动化线的立式安装机架或者专用设备的工作台立面上，安装时需保证两根平行导向轴的水平度公差控制在0.02mm/m以内，避免压头运行时出现卡滞、偏磨问题。机构的核心执行部分采用双导向轴平行布局，两根镀铬硬轴分别贯穿上下两层导向安装板，

　　轴端通过锁紧螺母与后侧驱动安装座刚性连接，驱动端可适配标准气缸或者液压缸作为动力源，根据铆接力需求不同，可更换不同缸径的动力单元，适配1-6mm直径的各类半空心铆钉、实心铆钉的压装作业。前端的压头安装板采用模块化设计，五个压头安装位沿直线等距排布，每个安装位都预留了压头快换槽与紧定螺钉孔，可根据待加工工件的铆钉实际间距调整压头的固定位置，也可更换不同形制的压头来适配沉头铆钉、圆头铆钉、空心翻边铆钉的不同压型需求，无需重新加工整块安装板，缩短工装换型的调整时间。下层的工件定位座同样采用可拆式设计，定位座上对应每个压头的位置都加工有铆钉避让孔与工件定位凸台，凸台的轮廓可根据待加工工件的外形做定制化铣削加工，

　　保证工件放置后定位精度控制在±0.05mm以内，避免压铆时铆钉偏斜导致的工件报废。在结构设计过程中，特意将上下导向板之间预留了足够的开合行程，常规配置下行程可达80mm，既可以满足带一定高度的凸台工件取放空间需求，也能适配不同长度规格的铆钉压装，不需要额外调整驱动单元的安装位置。导向部分采用无油衬套作为滑动支撑，衬套嵌入上下导向板的安装孔内，与硬轴配合间隙控制在0.01-0.03mm之间，既保证压头下压时的同轴度，也减少日常维护的润滑频次，适合车间多尘的生产环境长期使用。整个机构的所有外露金属件都采用发黑防锈处理，安装立板与导向板采用45号钢调质加工，保证长期受交变压应力时不会出现形变，压头部分采用Cr12MoV材料淬火处理，

　　硬度达到HRC58-62，可承受数十万次的压铆冲击而不出现凹陷、变形问题。从安装边界来看，机构整体横向宽度为320mm，纵向深度（从安装面到压头最前端）为180mm，整体高度不含动力单元时为210mm，配套的驱动单元选型时需注意伸出长度与机构行程匹配，缸体外径不超过80mm即可避免与周边机架产生干涉。在实际生产线使用时，该机构可单独搭配手动放料的工作台做成半自动铆接设备，也可接入自动化流水线搭配机械手上下料实现全无人化作业，机构的驱动进气口预留了标准节流阀安装位，可通过调整进气流量控制压头下压速度，避免速度过快导致铆钉被冲弯，或者速度过慢影响加工效率。针对不同材质的铆接需求，比如铝铆钉、铜铆钉、钢铆钉，只需要调整驱动端的输出压力即可适配，不需要对机械结构做额外改动，适配性较强。在定位座的两侧还预留了检测传感器的安装槽，可加装光纤传感器检测工件是否放置到位、铆钉是否漏装，避免空压或者工件错位导致的工装损坏。整个结构没有复杂的传动部件，日常维护只需要定期检查导向轴的清洁度，衬套每半年补充一次润滑脂即可，维护成本远低于传统的转盘式多工位铆接设备，对于中小批量多品种的五金加工场景来说，工装投入成本更低，换型调整更快，能很好适配柔性生产的需求。
