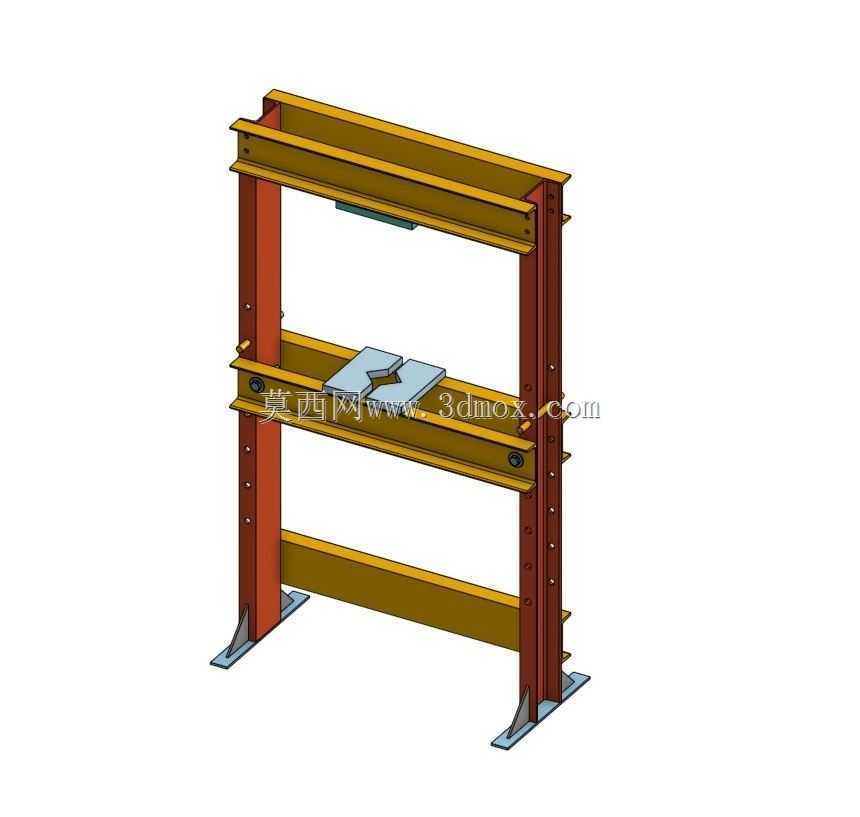

C型梁180组装式手动液压压机结构

　　这款采用180规格C型梁搭建的液压压机，在中小批量零部件加工、机修车间的日常作业场景里适配性极强，不管是小型轴承的压装拆卸、过盈配合件的装配校正，还是薄金属件的校直、小尺寸工件的压型作业，都能稳定输出压力完成工序，不需要搭配复杂的地基固定，普通硬化车间地面就能放置使用，对于工位经常调整的维修班组、小型加工坊来说，省去了大型压机固定安装的繁琐流程。从结构设计逻辑来看，整机采用双立柱开式框架，两根竖向的C型梁作为主要承力立柱，上下布置的横向C型梁分别承担上横梁、工作台面以及中间活动压头的导向支撑作用，这种开式C型框架的设计，最大的优势是三个方向都开放，工件吊装、取放的操作空间充足，不像闭式压机那样受框架围合的空间限制，

　　哪怕是长度超出工作台面的长轴类零件，也能横向穿入框架完成局部压装作业，适配的工件形态范围更广。设计时特意选用180规格的C型梁作为主结构材料，本质是兼顾结构刚度与材料成本的平衡选择，180规格C型梁的截面惯性矩足够应对10-20吨级的常规手动液压压装作业，压头满载工作时，框架的纵向变形量能控制在0.2mm以内，不会因为框架挠度过大影响压装精度，同时C型梁本身是标准化的型材，下料、打孔、焊接的加工难度低，不需要定制大型铸钢机架，生产制作的周期短，后期如果某根梁出现过载变形，直接更换对应规格的型材就能修复，维护成本远低于整体铸造的机架。从安装边界尺寸来看，整机的横向宽度由两根竖向C型梁的中心距决定，

　　常规配置下中心距留足600mm的操作空间，足够容纳绝大多数小型机械零部件的压装作业，竖向高度方向预留1200mm的最大开口高度，配合可上下调整的中间活动横梁，能适配不同高度的工件，工作台面的C型梁上预留了均匀分布的T型槽安装位，方便用户根据加工需求加装专用夹具、V型块等工装，不需要额外在台面上钻孔攻丝。设备的压头滑动结构直接依托两根竖向C型梁的翼缘面作为导向面，活动横梁上加装的耐磨铜套贴合梁面滑动，相比独立加装圆柱导轨的结构，既减少了额外的零件加工量，也能保证压头上下运动的直线度，压装时不会出现偏载卡滞的问题。底部的支撑脚采用外伸式钢板焊接结构，每个支撑脚都预留了地脚螺栓安装孔，如果是长期固定工位使用，

　　可以打膨胀螺栓将设备固定在地面，进一步提升压装作业时的稳定性，要是需要频繁转场移动，也可以在支撑脚下方加装脚轮，方便在车间内推移。实际使用过程中，这种C型梁搭建的液压压机没有冗余的结构设计，所有承力部件的受力路径都非常直接，液压油缸输出的压力直接通过上横梁传递到两根竖向立柱，再传导到工作台面与地面，没有多余的力转向结构，长期使用后的应力变形分布均匀，不会出现局部应力集中导致的焊缝开裂问题。对于做三维结构设计的从业者来说，这个模型的参考价值在于，它展示了如何用最常规的标准化型材，快速搭建出满足实用需求的工装设备，不需要追求复杂的定制化结构，只要精准核算型材的截面承载力，匹配对应的连接方式，就能在短周期内完成可用的压装设备设计，相比从零开始设计铸造机架，这种型材拼接的设计思路，在小型工装、非标准设备的设计场景里，能大幅缩短设计与生产周期，降低整体制造成本。在功能适配性上，这款压机可以根据使用需求更换不同的压头接头，比如加装平压头完成板材校直，加装V型压头完成轴类零件的校正，加装专用压套完成轴承、衬套的压装，不需要对主机结构做任何改动，只需要更换前端的压头附件就能覆盖多种作业需求，对于加工品类杂、批量小的机加工车间来说，这种多适配性的设计能减少设备的重复投入，一台设备就能完成多种常规压装类工序。
