矩阵式手动压力机结构设计方案

　　这款手动施压设备的应用场景多集中在小批量零部件加工、维修工位的压装作业环节，比如小型轴承与轴套的过盈压入、薄金属片的校平压形、小尺寸塑胶件的铆合固定，不需要外接动力源的特性，让它可以灵活布置在没有气源、电源配套的临时作业区，或是维修班组的移动工位上，相比大型液压、气动压力设备，它的占地空间更小，操作门槛更低，不需要配套的动力管线维护，很适合多品种小批量的零散压合作业需求。

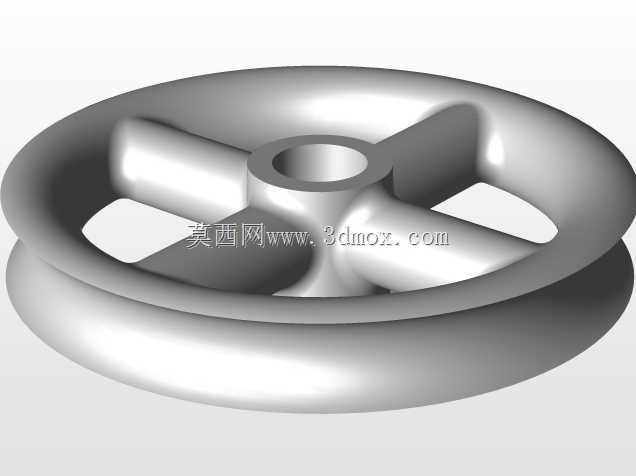

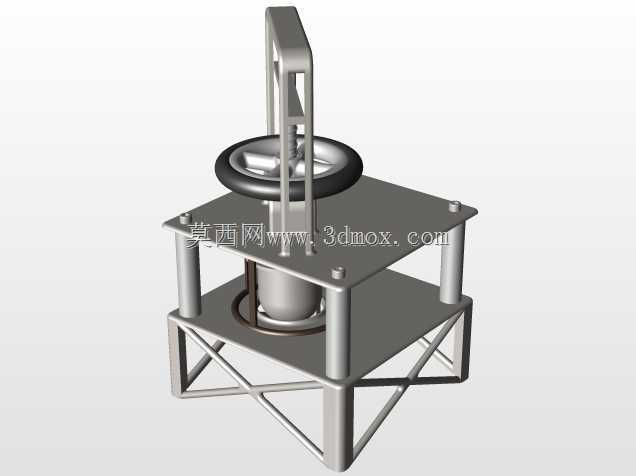

　　从功能特性来看，设备采用手轮驱动的丝杠进给结构，操作人员转动顶部手轮即可带动压头垂直下行，施压过程的进给速度完全由操作人员手动控制，对于压装行程需要精细调整的作业场景，这种驱动方式可以很好地控制压入深度，避免刚性冲击损坏待压装的工件。设备的施压端下方设置了双层安装平台，下层平台通过四根立式导柱与上层框架连接，平台之间预留了足够的工件放置空间，可适配不同高度的工装夹具安装，压头的下行行程覆盖常规小零件压装的行程需求，施压过程中导柱承担导向作用，避免压头下行出现偏斜，保证压装力始终沿垂直方向传递，减少压装错位导致的零件报废问题。

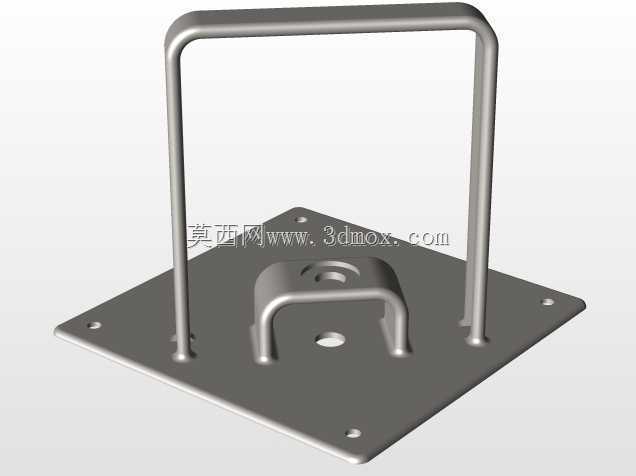

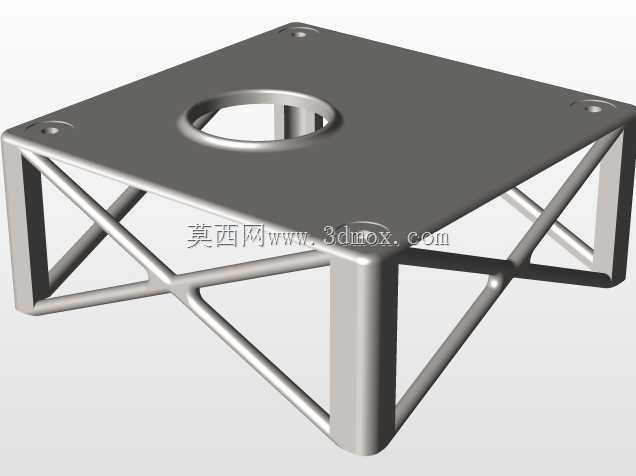

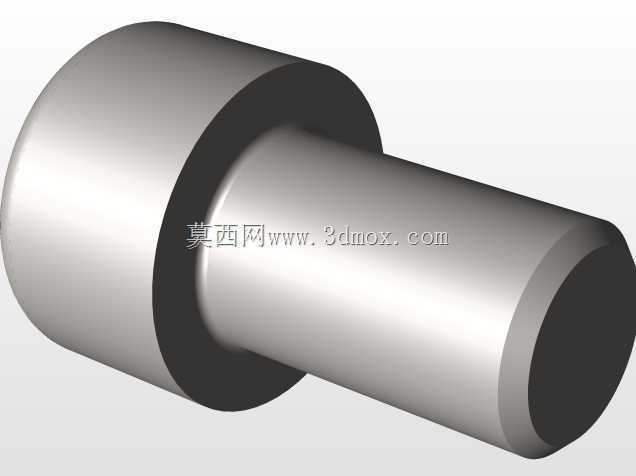

　　设计思路上，这款设备优先考虑了结构稳定性与操作便捷性的平衡，底部机架采用方管焊接的桁架结构，斜向加强筋的布置可以抵消压装作业时产生的侧向力矩，避免设备在施压过程中出现晃动，四根导柱采用对称布置的方式，既作为上下平台的连接支撑，也为压头的运动提供直线导向，不需要额外加装线性导轨即可保证运动精度，降低了整体的制造成本。顶部的手轮位置设置在操作人员站立时的舒适操作高度，不需要过度抬臂即可完成转动操作，长时间作业也不容易产生疲劳，压头与丝杠的连接部位设置了回转结构，压头接触工件后不会随丝杠一同转动，避免刮伤工件表面。

　　从安装边界与尺寸适配来看，设备的整体占地尺寸适配常规的工作台面放置，不需要额外做地基固定，底部框架的接触面积足够保证施压时的稳定性，最大可容纳的工件高度受限于压头的最大开口高度，常规小尺寸的轴承、销钉、小型结构件都可以放置在平台上完成压装，平台表面预留了标准的T型槽安装位，可以根据作业需求更换不同的压头、定位夹具，适配不同类型的压装作业。设备的整体重量控制在单人可短距离移位的范围内，不需要借助吊装设备即可完成工位调整，对于需要频繁切换作业点位的维修车间、试制车间来说，这种轻量化的结构设计可以大幅提升设备的使用灵活性。

　　在实际使用过程中，这类手动压力机的压装力可以通过操作人员的施力手感进行反馈控制，对于压装力要求不高的精密小零件装配场景，这种力反馈的控制方式比定压式的动力压力机更灵活，操作人员可以根据压入过程的阻力变化调整进给速度，避免压装力过大导致零件变形。设备的结构没有复杂的液压、气动元件，日常维护只需要定期给丝杠、导柱的配合部位添加润滑脂即可，不存在密封件老化、管路泄漏之类的故障点，长期使用的维护成本极低，很适合作为生产工位的辅助压装设备，或是试制车间的样件装配工装使用。
