框式液压机承载机架结构设计

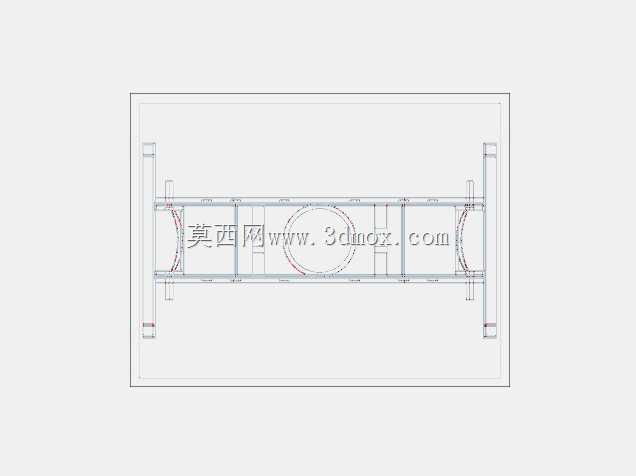

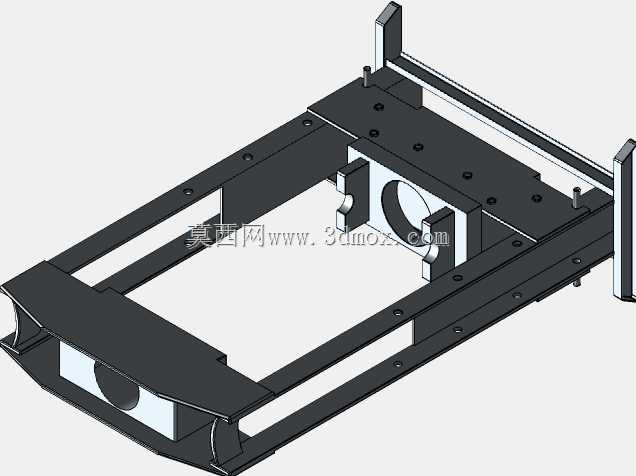

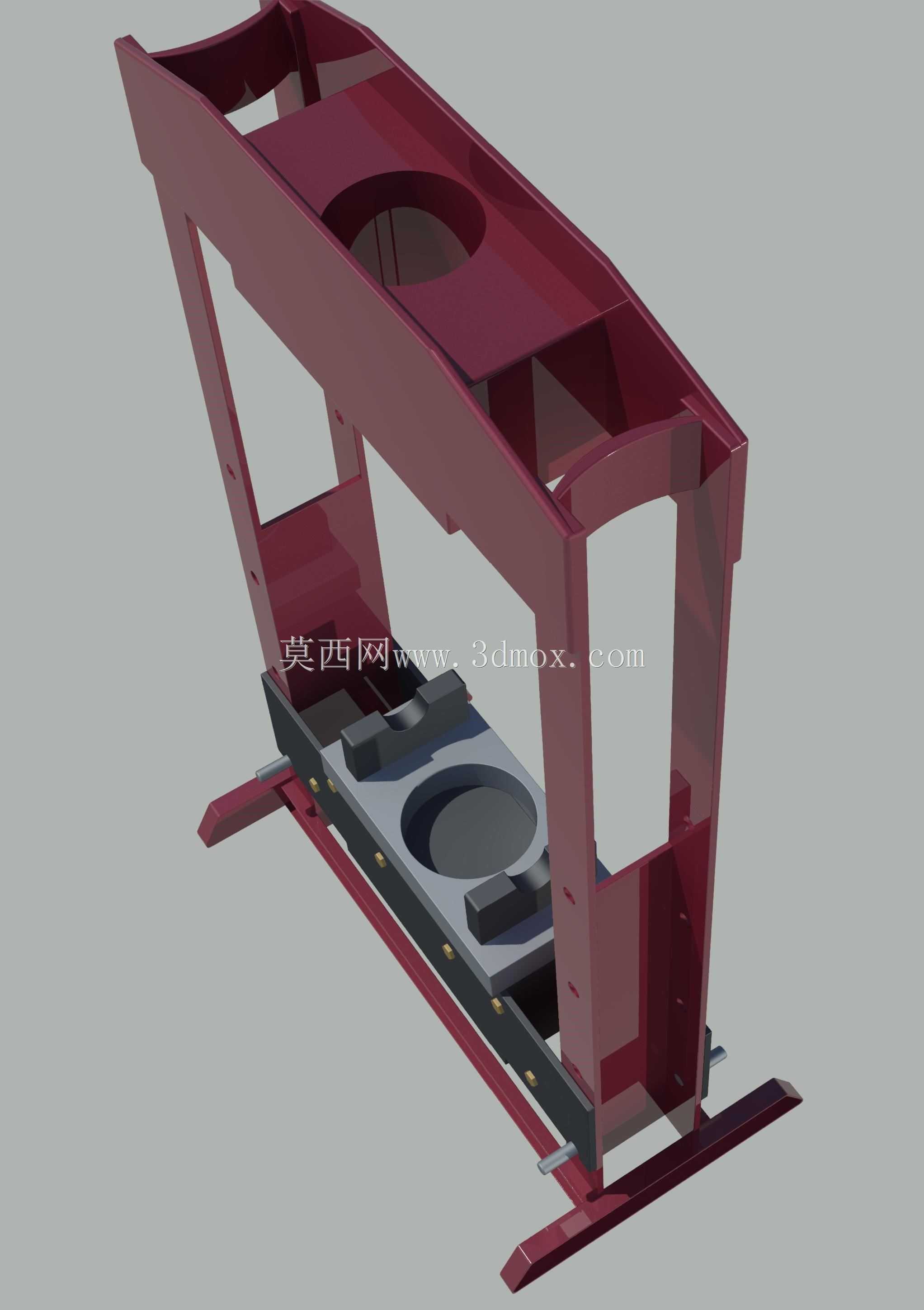

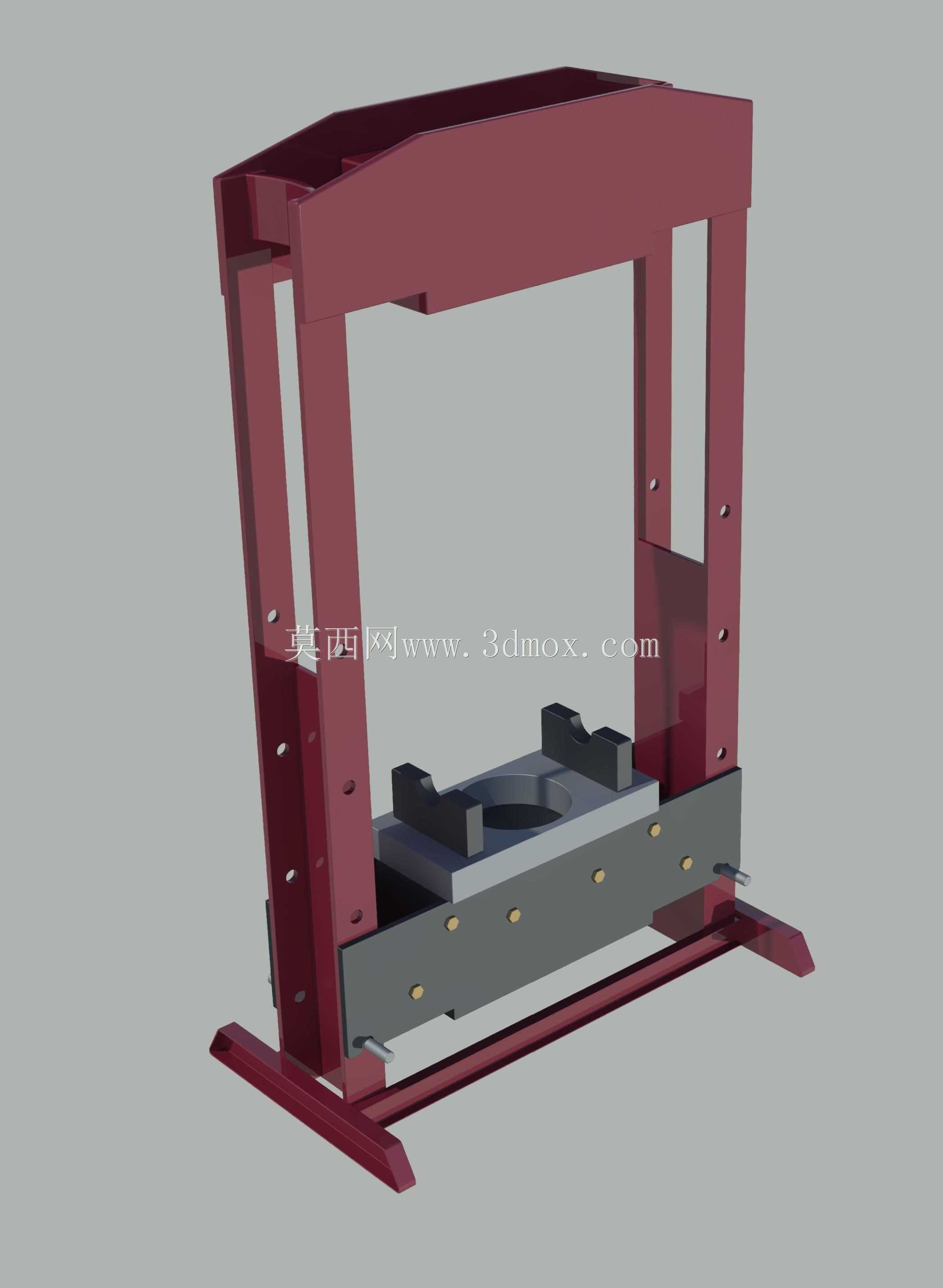

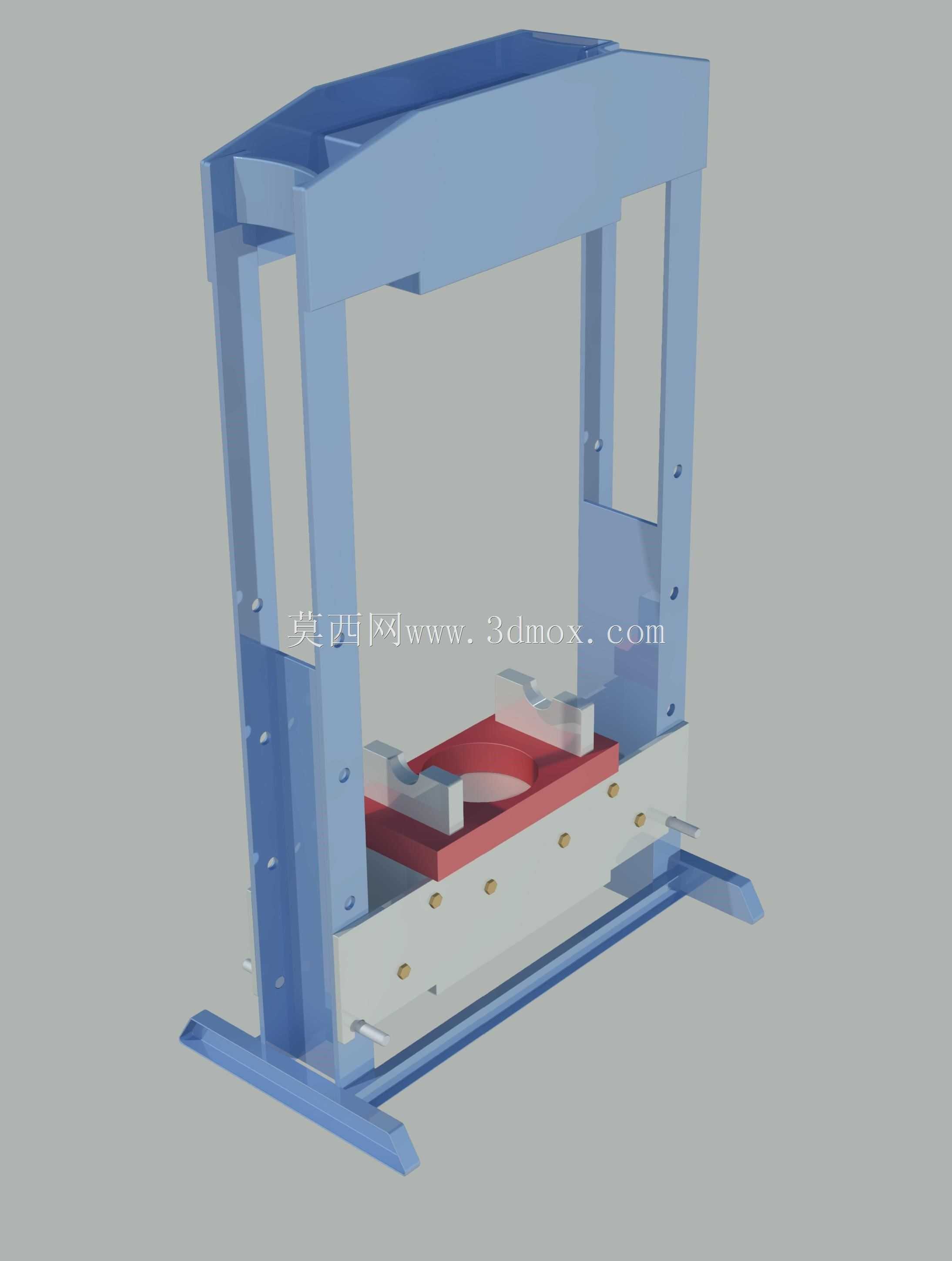

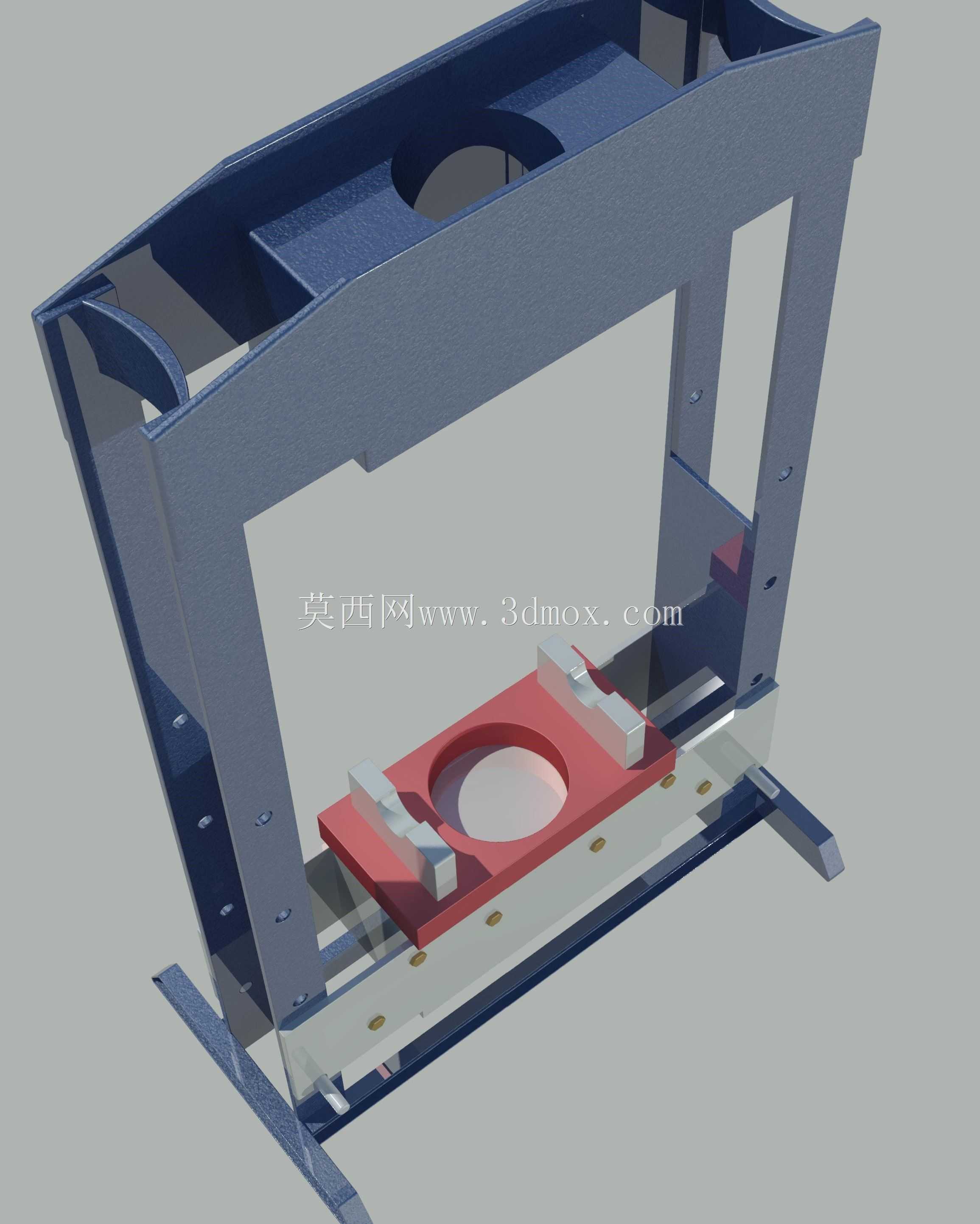

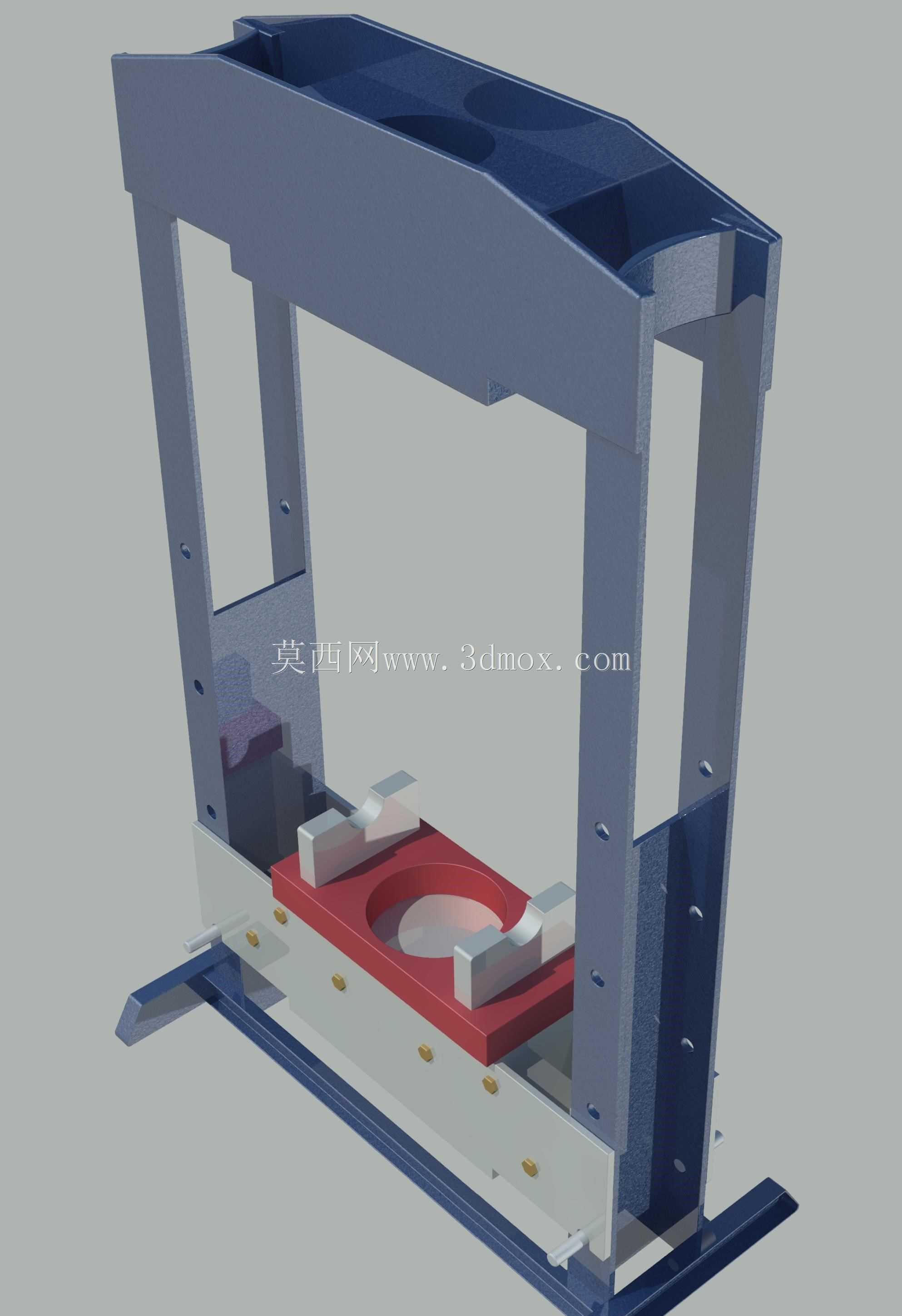

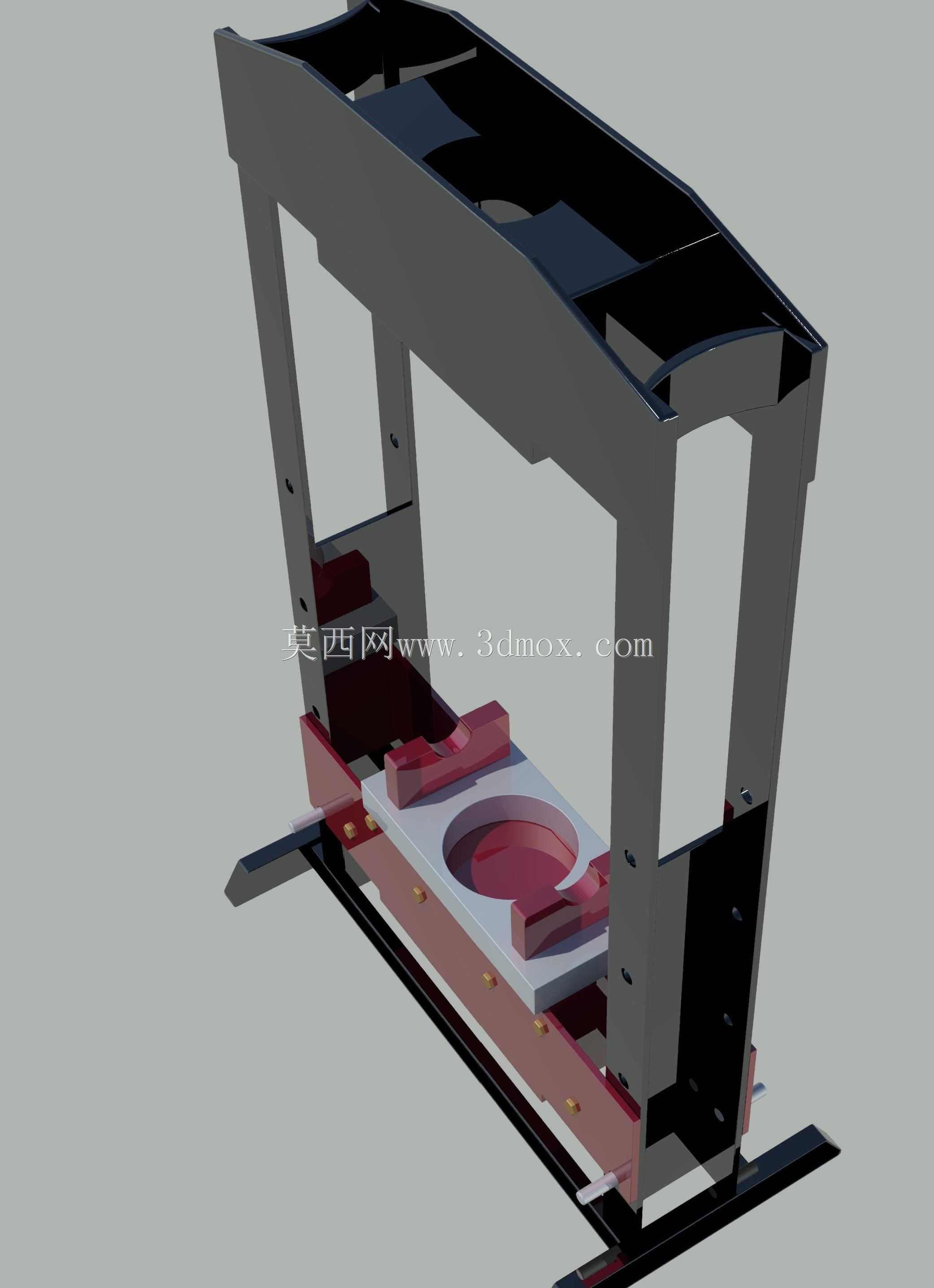

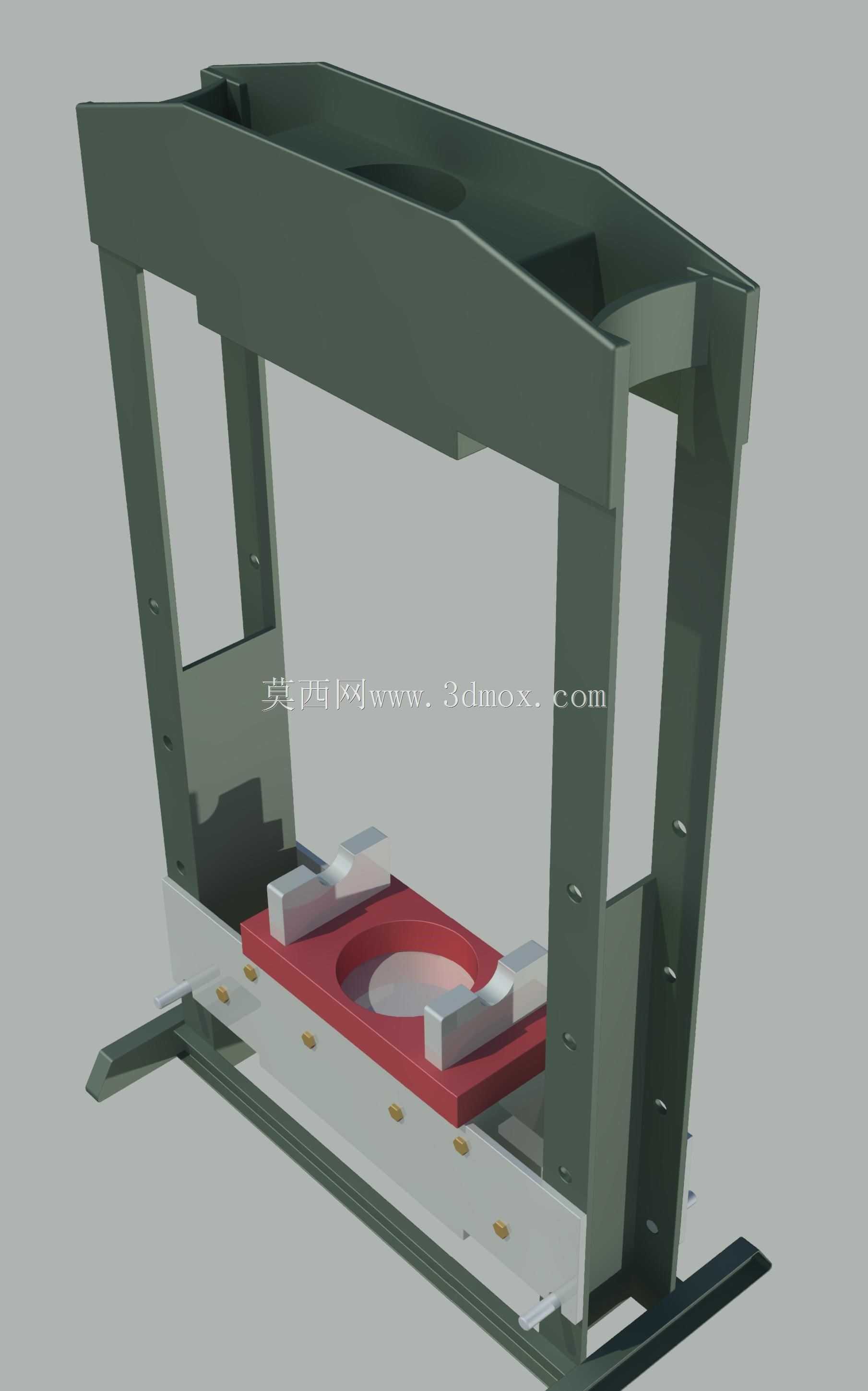

　　这套机架是中小型框式液压机的核心承载基体，日常主要应用于五金零件冲压校形、小型工件压装装配、复合材料模压试制这类车间加工场景，是设备所有执行部件的安装基准，直接决定液压机作业时的刚性表现与精度保持性。从结构设计逻辑来看，整体采用闭式框型布局，左右两侧为厚板拼焊的立式立柱，顶部为整体式上横梁用于安装主油缸，底部为带定位槽的工作台面用于固定工装模具，两侧立柱与上下横梁之间通过螺栓组加定位销实现刚性连接，相比整体铸造成型的机架，这种焊接拼装结构生产周期更短，可根据实际压制吨位需求灵活调整板材厚度，同时后期维护时若局部出现磨损变形，可单独拆卸对应部件更换，无需整体报废。机架的立柱内侧加工有连续的导向面，用于匹配活动横梁的导轨安装，

　　导向面的平面度与平行度公差控制在0.1mm/米范围内，避免活动横梁下行压制时出现偏载，保障压装作业时的受力均匀性。底部工作台面预留了标准的T型槽安装位，槽间距符合通用液压工装的安装尺寸规范，可直接适配常见的压装夹具、校形工装、小型模具，无需额外加工转接板；工作台下方设置有延伸出的底脚支撑结构，底脚上预留的地脚螺栓孔可将整个机架固定在车间混凝土地基上，抵消压制作业时产生的反冲振动，避免设备移位。顶部上横梁的中心位置加工有油缸安装止口与螺栓孔位，止口的同轴度公差严格匹配标准液压油缸的安装基准，确保油缸输出轴的运动方向与工作台面保持垂直，防止压制过程中出现侧向力损伤油缸密封件。从安装边界尺寸来看，

　　机架整体的开口宽度适配400mm以内的工件放置需求，最大开模高度可满足600mm行程油缸的安装使用，两侧立柱的间距预留了活动横梁的导向调整间隙，同时在立柱外侧设计有加强筋板结构，筋板沿立柱受力方向布置，可在不显著增加机架整体重量的前提下，大幅提升立柱的抗弯曲变形能力，满吨位压制时立柱的侧向变形量可控制在0.2mm以内，满足常规压制作业的精度要求。在细节设计上，机架的所有焊接连接处均做了应力消除工艺处理的结构预留，焊接坡口采用标准的V型坡口设计，保障焊缝熔深满足承载要求，所有板材的棱角位置均做了倒角处理，避免装配过程中出现划伤，同时在机架的对应位置预留了液压管路、电气线路的走线孔位，方便后期整机装配时的线路排布，避免管线外露干扰作业。

　　这套机架的结构设计充分考虑了中小型液压机的实际使用需求，在刚性、安装兼容性、维护便捷性之间做了平衡，既可以用于全新液压设备的生产制造，也可作为老旧液压机机架变形损坏后的替换备件，适配多数通用规格的液压元件与工装夹具，无需做大规模的结构修改即可完成组装调试。
