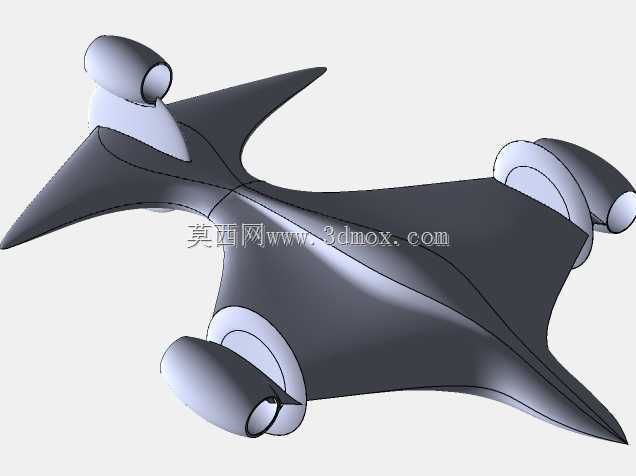

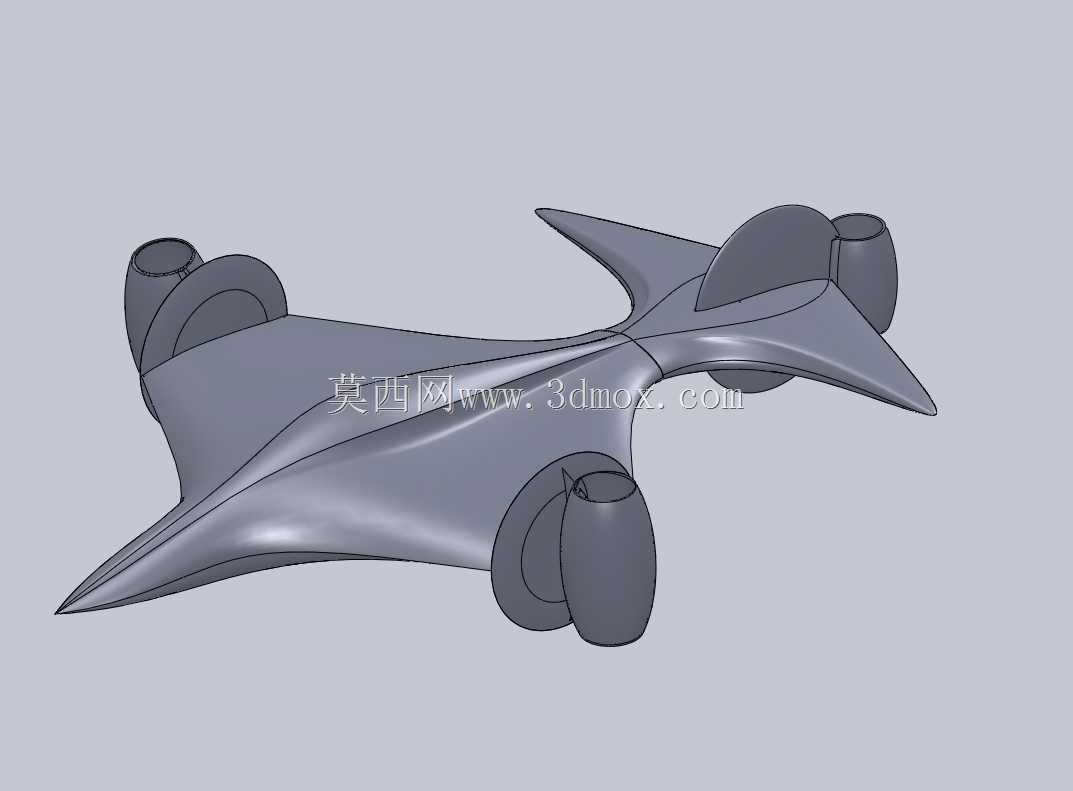

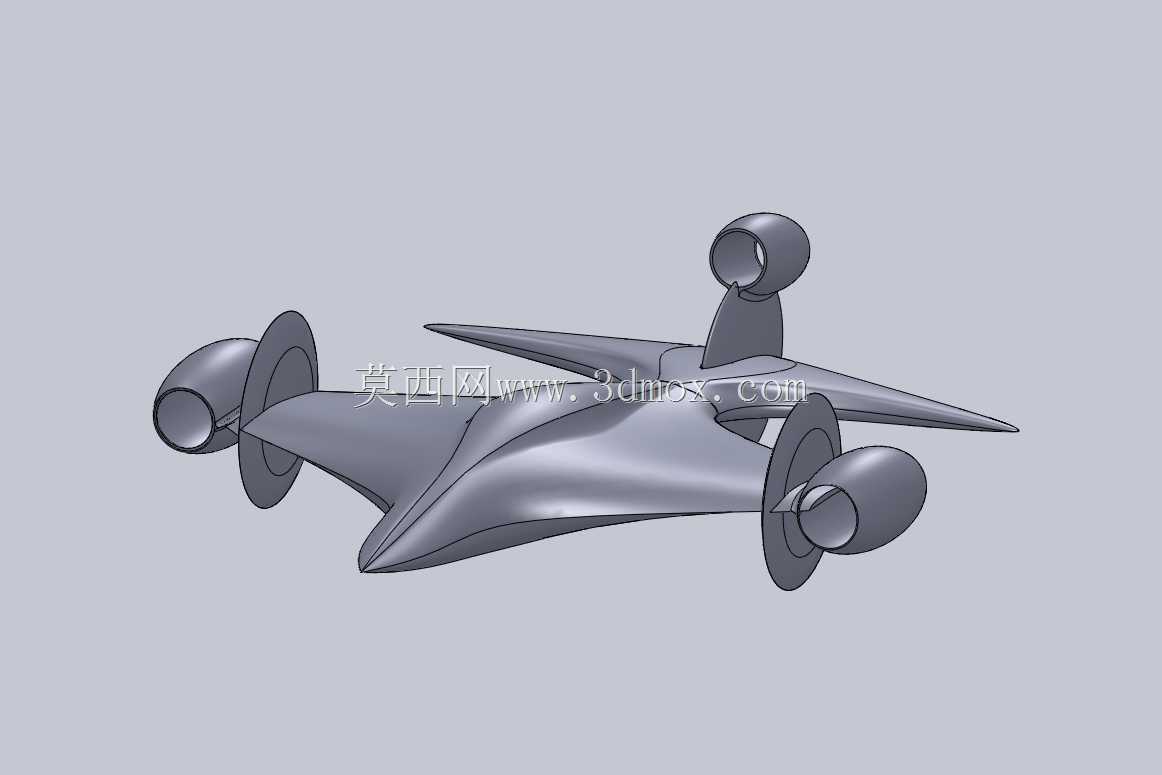

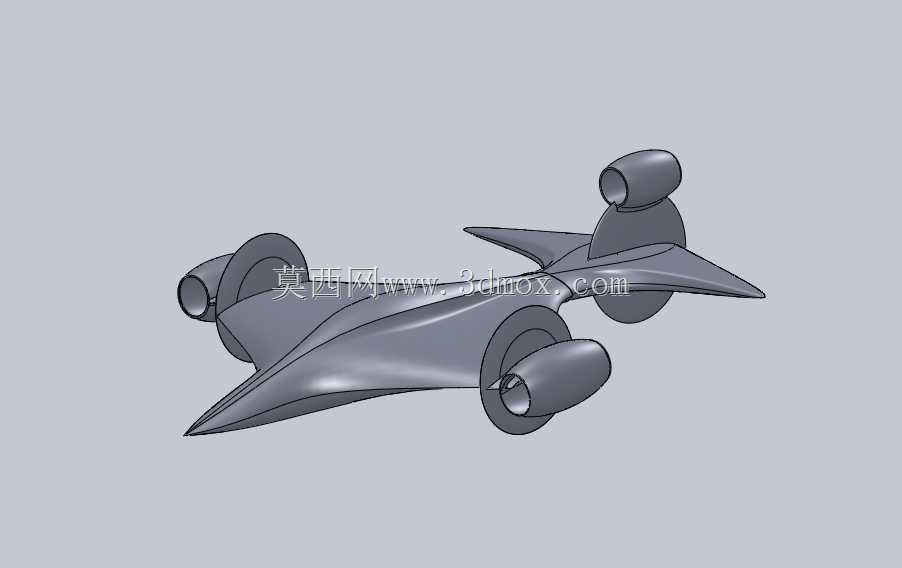

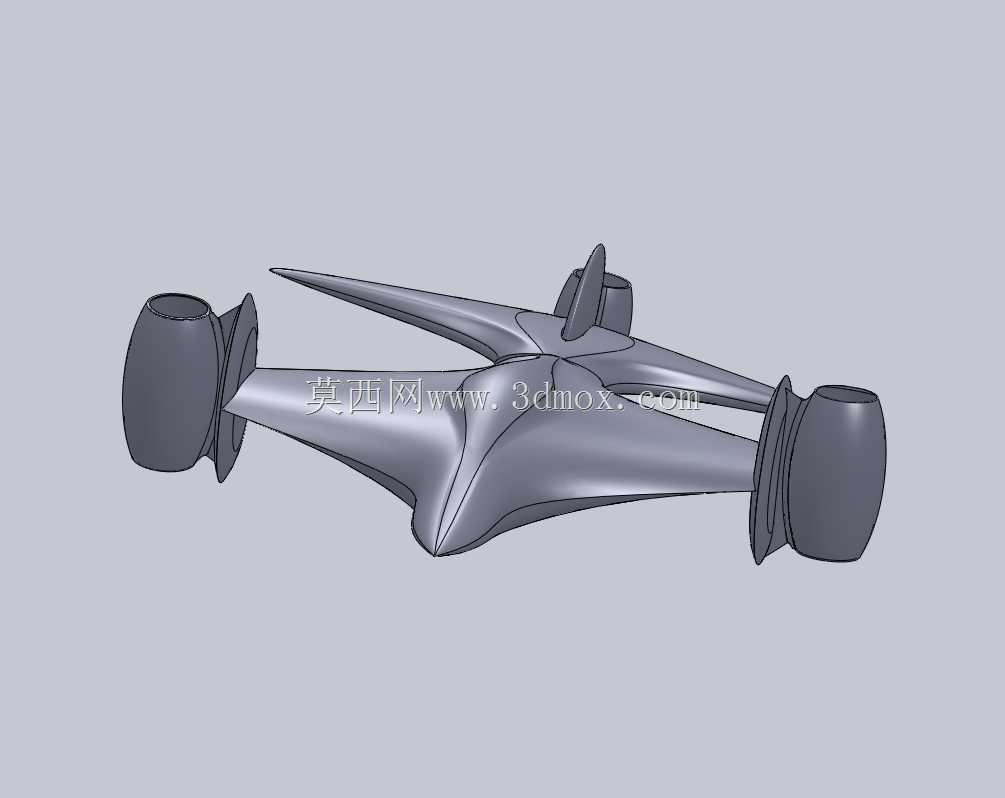

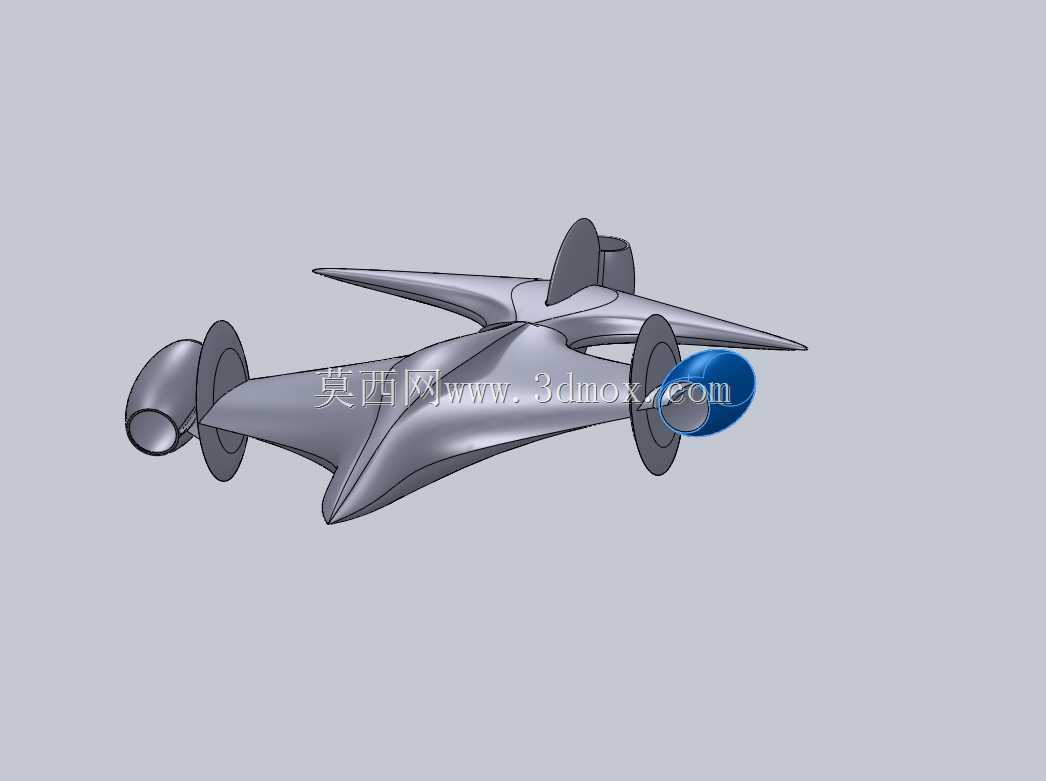

多旋翼涵道式未来概念飞行器结构设计

　　这款涵道式概念飞行器的结构设计，核心围绕低空低速场景下的气动效率与操作稳定性展开，区别于传统开放旋翼的飞行器布局，四组涵道旋翼分别布置在机身两侧及机身上方区域，涵道结构本身既可以对旋翼桨叶形成物理防护，避免低空飞行时桨叶剐蹭障碍物造成结构损坏，也能通过涵道壁的气流约束作用提升旋翼的升力效率，降低同等推力下的动力损耗。从实际应用场景来看，这类布局的飞行器既可以适配城市低空短途通勤的载具需求，也可经过载荷调整后用于复杂地形的巡检、应急物资投送等场景，涵道的防护特性使其在建筑密集、障碍物较多的低空区域作业时，相比开放旋翼机型具备更高的通行安全性。

　　机身整体采用顺滑的一体化流线曲面设计，从机头的尖锐收窄造型过渡到中部的饱满承力段，再延伸至机尾的尖削收尾，整个曲面的曲率变化经过连续过渡处理，没有突兀的结构折角，能够有效降低飞行过程中的压差阻力，减少紊流对机身姿态的干扰。在结构布局上，中部机身预留了足够的载荷安装空间，可根据不同用途搭载驾乘舱、任务载荷舱或者动力储能模块，机身下部的平整曲面设计既可以保证起降时的结构贴合度，也能为后续加装起落架、挂载设备预留统一的安装基准面。

　　四组涵道旋翼的安装位置经过重心配平计算，左右两侧的两组涵道对称布置在机身重心水平面的两侧，上方的涵道布置在机身纵向重心的靠前位置，配合尾部延伸的安定面结构，能够在飞行过程中形成稳定的力矩配平，不需要额外增加过多的配重结构就能实现俯仰、偏航、滚转三个方向的姿态控制。涵道本身采用与机身一体化的曲面衔接设计，涵道外壁与机身曲面顺滑连接，避免了独立外挂涵道带来的额外干扰阻力，同时这种一体化结构也能提升整体机身的结构刚度，减少飞行过程中涵道支架产生的结构振动。

　　从安装边界来看，机身整体的最大外廓尺寸以涵道的最外侧端点为边界，横向宽度控制在适配低空通行通道的尺寸范围内，纵向长度满足中部载荷舱的空间需求，垂向高度则以涵道的上下端面为限，整体外廓没有突出的尖锐结构，能够适配常规的低空起降场地要求，不需要专门修建大型起降配套设施。旋翼与涵道内壁的间隙经过严格控制，既保证旋翼旋转过程中不会与涵道壁发生剐蹭，也尽可能缩小间隙以提升涵道的升力增益效果，涵道的唇口采用圆弧过渡设计，能够优化进气气流的流向，减少大迎角飞行状态下的进气紊流，提升动力输出的稳定性。

　　在结构强度设计上，机身的曲面壳体采用半硬壳式承力结构，曲面本身的曲率造型能够分散飞行过程中的气动载荷与旋翼振动载荷，涵道与机身的连接位置设置了局部加强结构，传递旋翼工作时产生的拉力与扭矩，避免连接位置出现应力集中。机身尾部的延伸安定面与机身曲面一体化成型，能够在飞行过程中提供纵向的航向稳定性，降低姿态控制系统的调节负荷，即使在低速飞行或者悬停状态下，也能借助涵道气流扫过安定面产生的稳定力矩，减少姿态的无规则飘移。

　　针对不同的任务场景，这款飞行器的结构预留了充足的改装余量，中部机身的载荷舱可以根据需求调整内部布局，既可以设置单人驾乘的操控空间，也可以更换为电池舱增加续航里程，或者搭载测绘、巡检类的任务设备。涵道的动力接口采用标准化设计，可根据载荷重量匹配不同功率的动力单元，不需要对机身主体结构进行大幅修改就能适配不同的动力配置。机身下部的平整表面预留了通用安装接口，可快速加装滑橇式起落架、浮筒或者任务挂载架，适配陆地、水面等不同起降环境的使用需求。

　　气动设计层面，整个机身的曲面造型经过多轮气流模拟优化，在低速飞行状态下，机身表面的气流能够保持较长距离的附面层附着，减少气流分离带来的阻力增量，四组涵道的进气气流不会相互干扰，每个涵道都能获得均匀的进气来流，保证不同姿态下各旋翼的动力输出一致性。机身上方的涵道除了提供部分升力之外，还能在低速大迎角状态下利用旋翼下洗气流吹过机翼状的侧伸翼面，产生额外的气动升力，进一步提升整机的升阻比，降低动力系统的能耗。
