流线型概念乘用车外观曲面结构

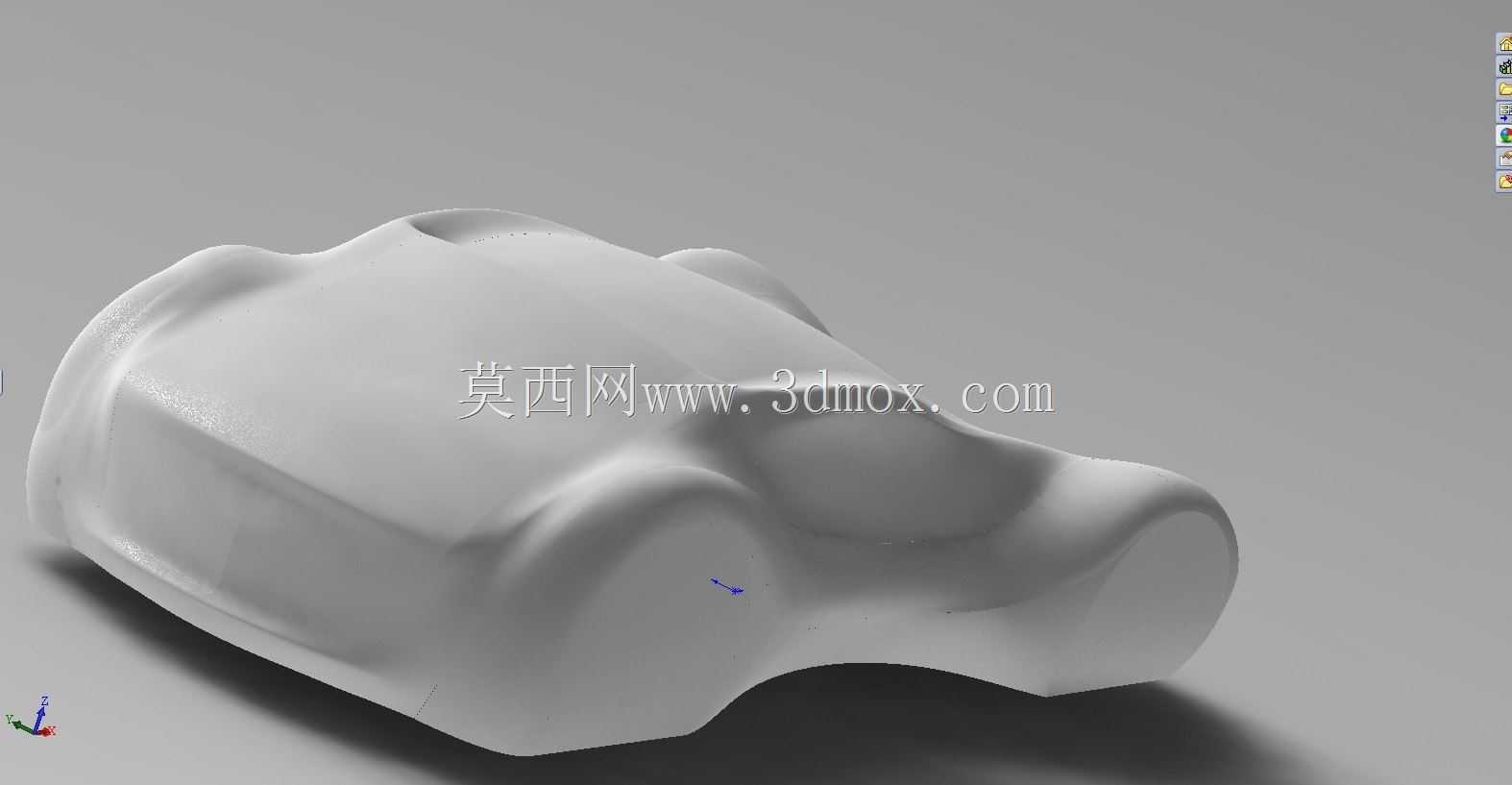

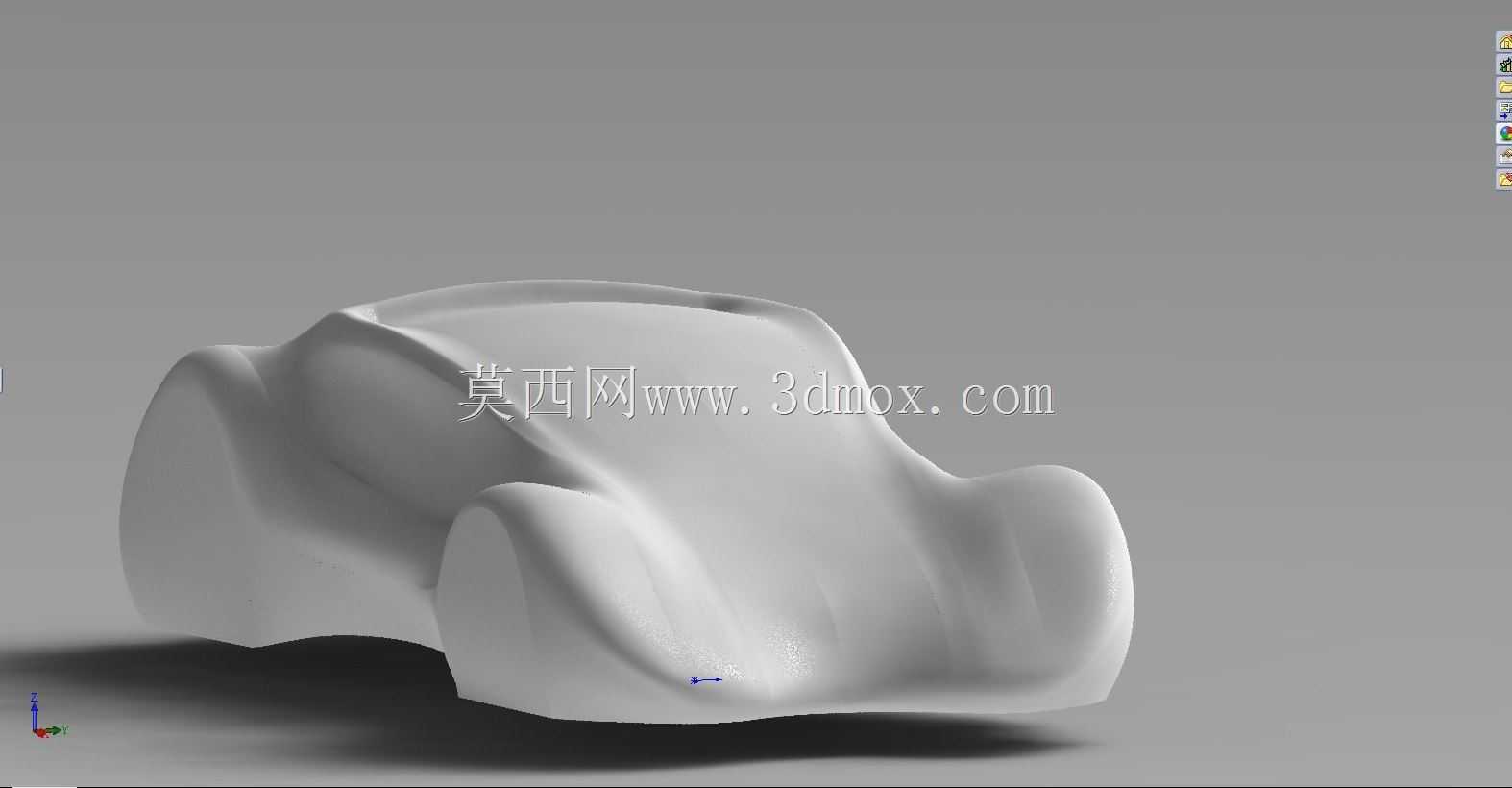

　　做这套曲面结构的时候，最先考虑的是高速行驶下的气动阻力控制，日常量产乘用车在120km/h巡航时，气动阻力占整车行驶阻力的六成以上，风阻系数每降低0.01，高速续航就能提升5-8公里，所以整个外曲面从车头进气起始点开始，就做了连续的曲率过渡，没有突兀的折线或者直角转折，避免气流在车身表面提前分离形成紊流区。车头部分的下压角度是参考了量产纯电车型的前端布局做的，没有传统燃油车的大尺寸进气格栅需求，所以整个前脸的曲面可以做到完全顺滑衔接，轮拱位置的曲面特意做了内收的弧度，刚好覆盖轮胎的上半部分转动边界，既不会在行驶时和轮胎发生运动干涉，也能减少轮腔内部的乱流溢出，降低这部分带来的气动阻力。车身侧面的主腰线没有采用生硬的凸起棱线，

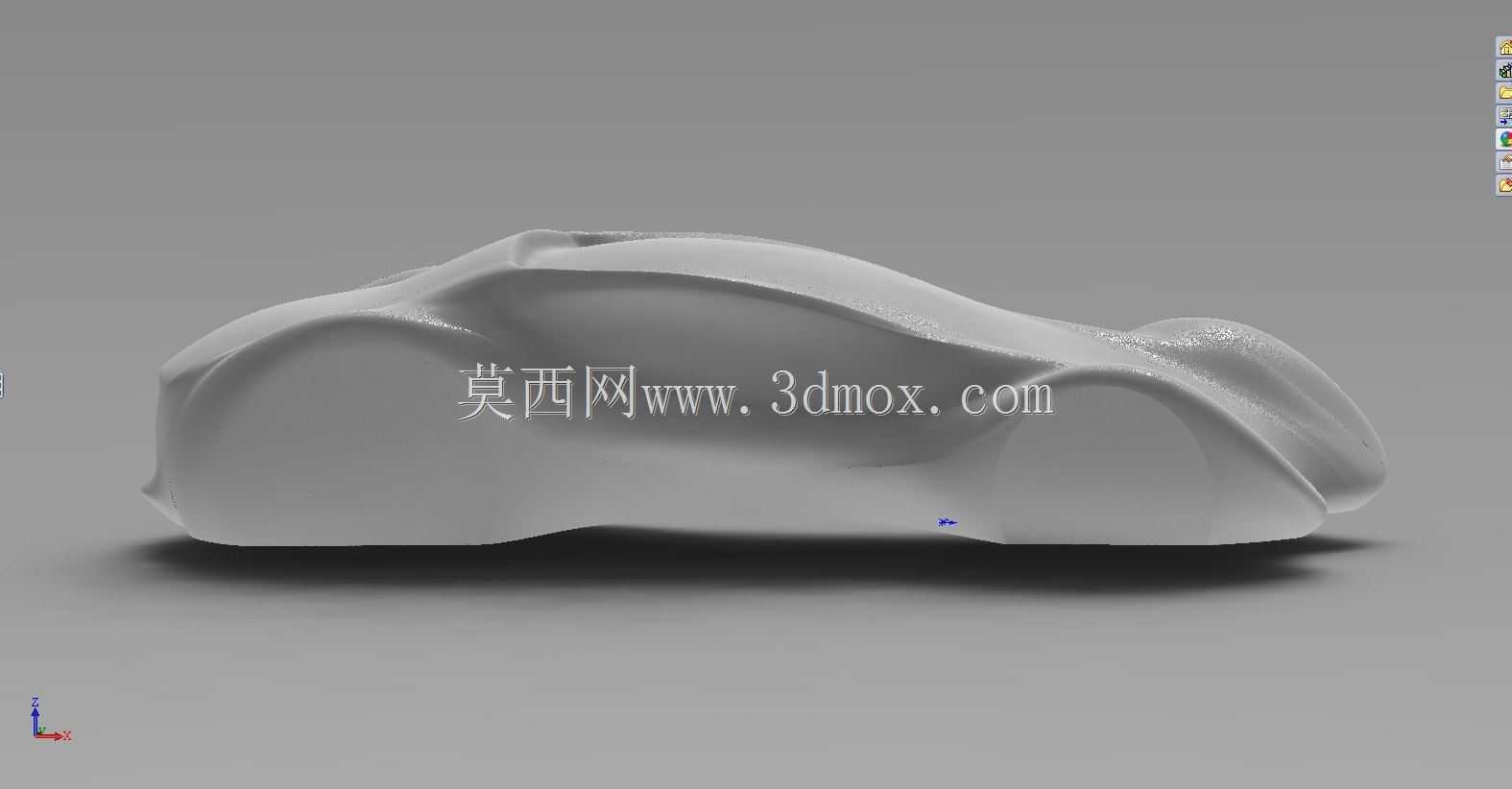

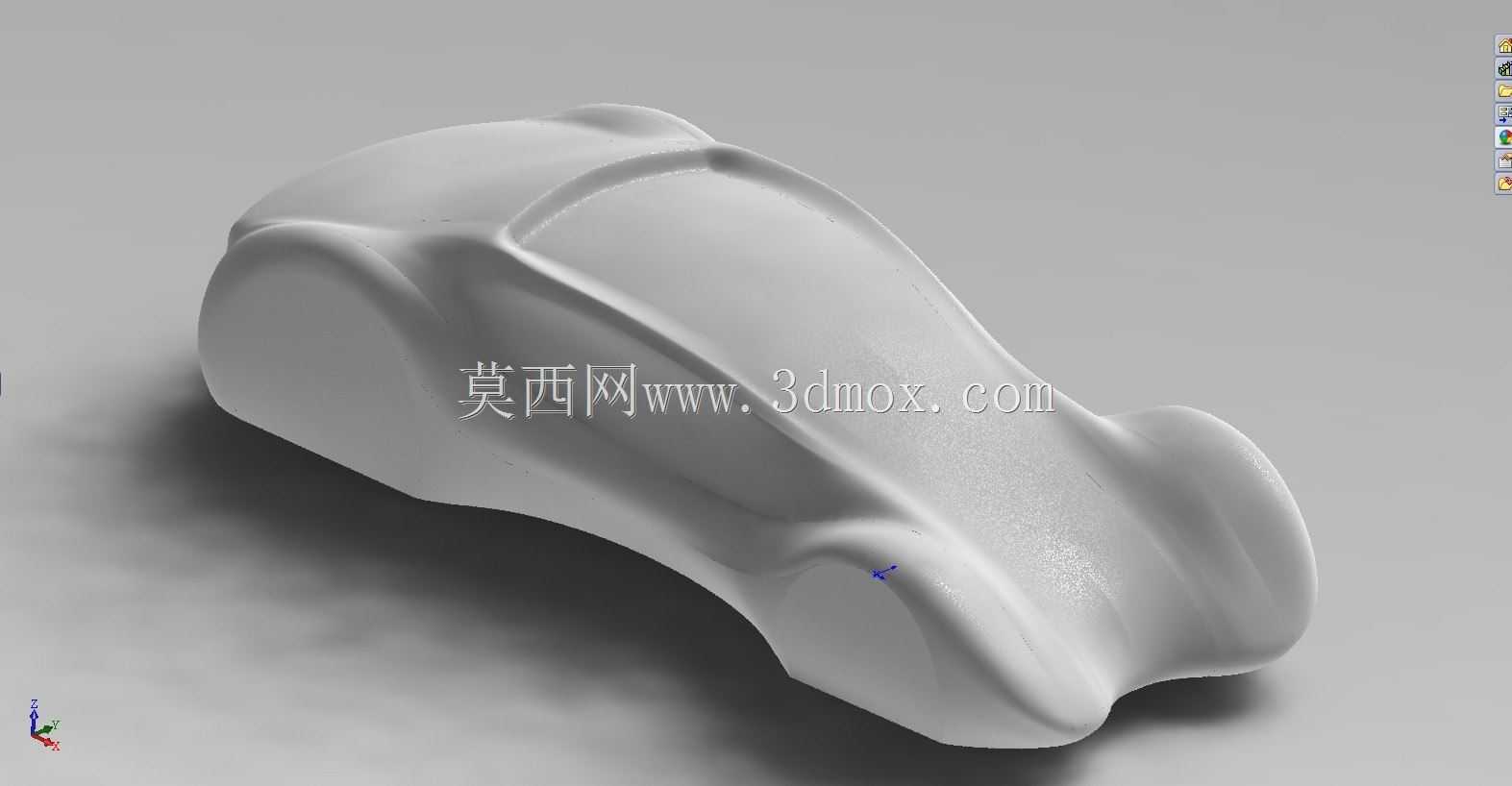

　　而是用了G2连续的曲面过渡，从车头翼子板一直延伸到车尾的溜背收尾处，这样的曲面处理除了气动收益之外，在冲压成型环节也能减少板材的拉伸应力集中，避免量产时出现曲面开裂或者回弹超差的问题。车尾部分的收窄角度经过反复调整，没有采用过于激进的大溜背设计，而是在保证后排乘员头部空间的前提下，把后风挡的倾斜角度控制在28度左右，这个角度刚好能让气流沿着后风挡平滑流向车尾，不会在尾窗位置形成负压区吸附灰尘，同时车尾的下边缘做了轻微的上翘弧度，相当于集成了一个隐藏式的鸭尾结构，能在高速行驶时提供一定的下压力，提升后轮的抓地稳定性，不需要额外加装外露的尾翼增加风阻。整个车身的宽度方向，两侧曲面的对称度控制在0.5mm以内，

　　这是为了匹配量产时的焊装夹具定位要求，左右侧围的曲面如果偏差过大，会导致车门装配时间隙面差不均匀，影响整车的装配精度。轮距的设定参考了紧凑级乘用车的通用尺寸，两侧轮拱之间的宽度刚好容纳18寸轮毂加235宽度的轮胎，转向时轮胎的最大转角不会和轮拱内衬发生干涉，预留的跳动间隙也能满足常规悬架的上下行程需求，不管是过减速带还是颠簸路面，轮胎都不会蹭到翼子板。底盘部分的曲面虽然在外观上看不到，但建模的时候也做了相应的平整化处理，从车头前唇开始一直到车尾扩散器位置，整个底部是接近平面的结构，能减少车底气流的紊乱，避免气流在底盘下方形成升力，影响高速行驶的稳定性。做曲面建模的时候，所有的相邻曲面都保证了G2曲率连续，没有出现曲率突变的情况，

　　这样的曲面导入到渲染软件里做材质表现的时候，不会出现反光断层的问题，后续如果要做油泥模型验证，也能直接通过数模铣削出1:1的油泥模型，不需要再做大量的曲面修补工作。考虑到后续的工程化落地，整个外曲面的分缝线位置也做了预留，车门和侧围的分缝、前后保险杠和翼子板的分缝都沿着曲面的自然走向布置，不会破坏整体的流线视觉效果，同时分缝的位置也避开了曲面曲率变化最大的区域，方便密封条的布置和装配，保证整车的密封性能。在做曲面质量检查的时候，用斑马线分析工具反复验证了所有曲面的连续性，没有出现斑马线断裂或者扭曲的情况，高光反射沿着曲面走向平滑过渡，完全满足A级曲面的设计要求，不管是用于概念车的展示，还是后续量产车型的前期造型验证，这套数模都能直接作为基础结构使用。另外，车身的前后悬长度也做了合理的分配，前悬长度预留了前防撞梁、散热器以及前悬架的安装空间，后悬长度则兼顾了后备箱的储物容积和车尾的气动造型，不会因为追求流线造型而过度压缩实用空间，在造型美感和实用功能之间找到了平衡。
