管道内置式传感检测装置结构设计

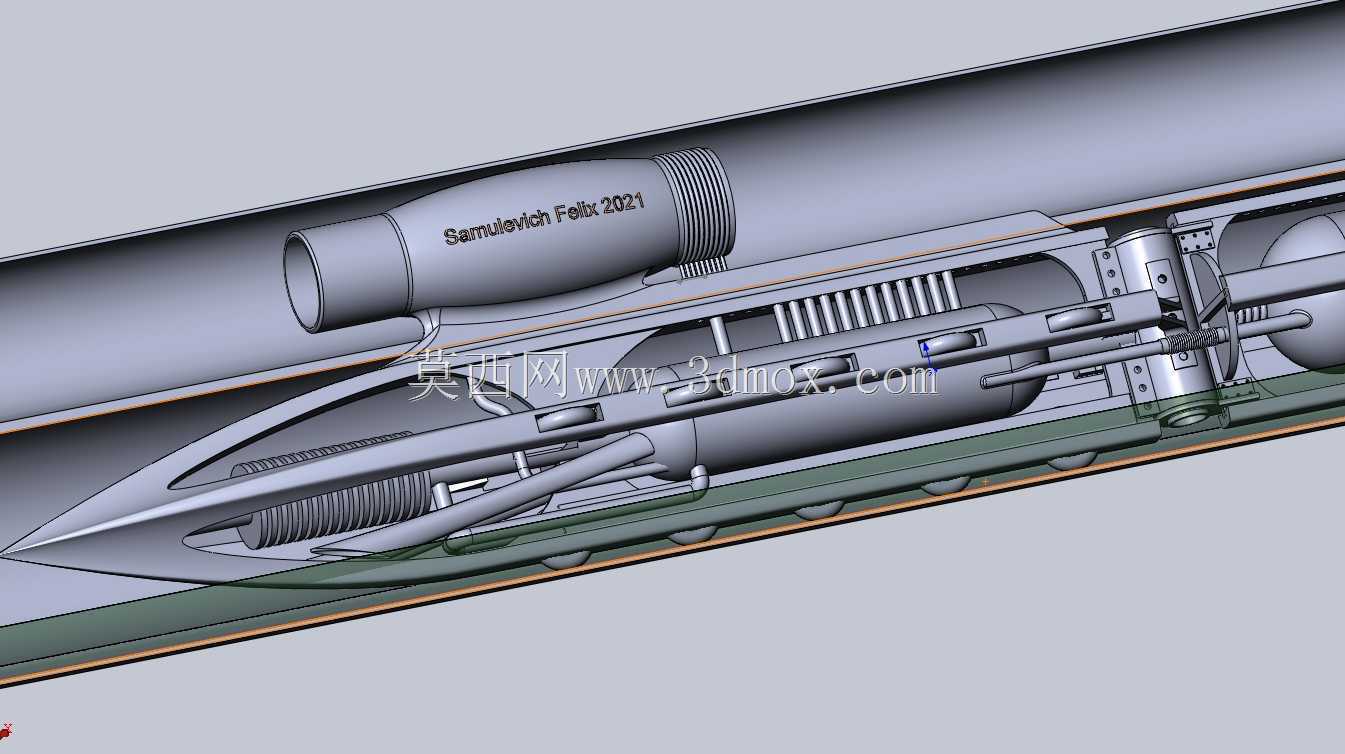

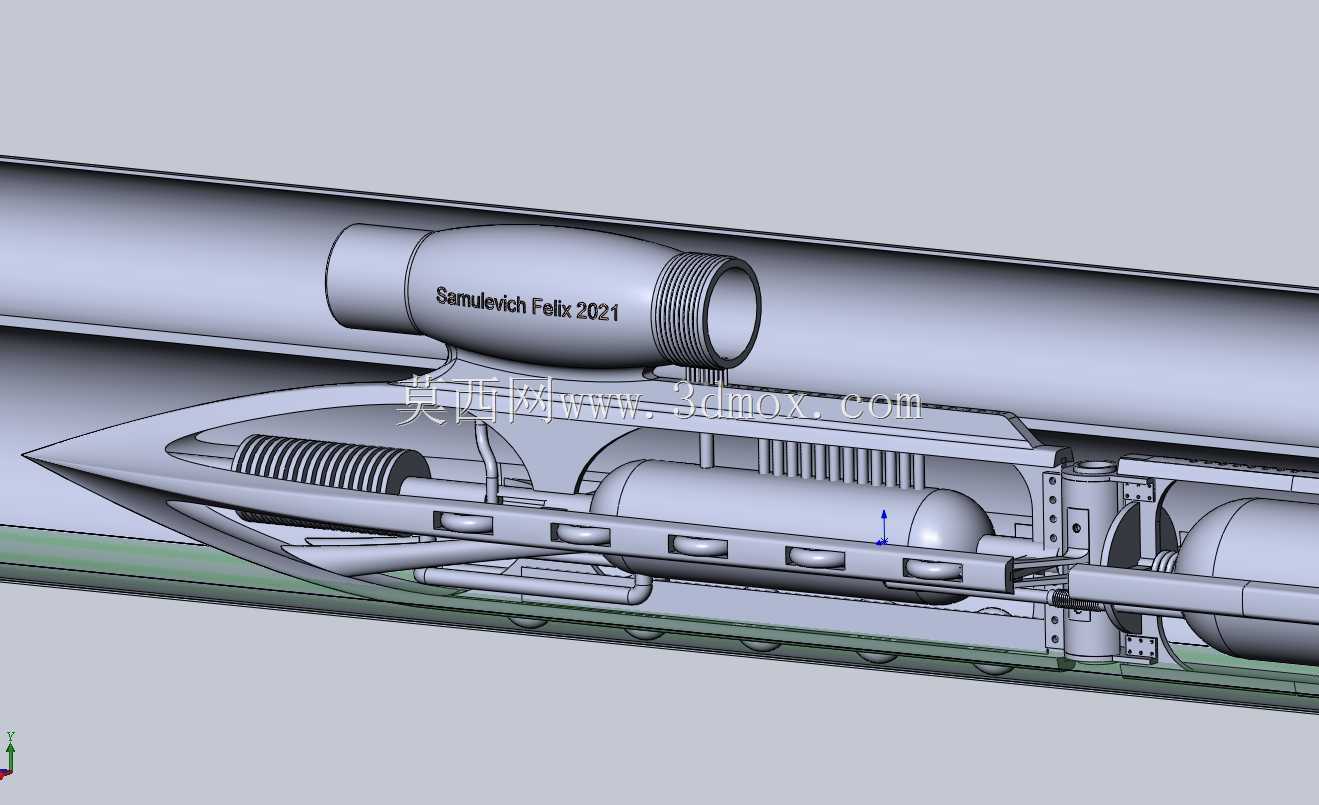

　　这套内置式管道传感检测结构，主要面向长距离输送管线的内部工况检测场景，适配油气输送、市政给排水、工业流体输送等领域的在役管线巡检需求，可在不破坏管线整体结构、不中断介质输送的前提下，完成管道内壁形变、腐蚀点位、焊缝缺陷、介质流速压力等多参数的同步采集，替代传统人工开挖抽检、外置超声检测的低效作业模式，尤其适配埋地管线、穿跨越段管线等人员无法直接抵达的管段检测作业。从结构布局来看，整套装置采用同轴式串接设计，所有功能组件均集成在与管道内径匹配的承载框架内，整体外轮廓做了圆弧导角处理，避免在管道内行进时卡滞，同时框架外侧预留了弹性支撑轮的安装位，可根据不同管径调整支撑轮的伸出量，保证装置在管内移动时始终保持与管道同轴，

　　避免检测探头出现偏斜导致数据采集误差。装置的动力段采用内置式微型驱动结构，搭配密封式传动组件，可适配带压管道内的流体环境，传动部件外侧做了防缠绕挡圈设计，避免管道内的杂物、结垢卷入传动结构造成卡停。传感采集段采用模块化快拆布局，不同功能的检测探头可根据实际检测需求灵活替换，搭载的多组传感单元沿圆周方向均匀排布，可实现管道内壁360度无死角数据采集，探头与管壁的间距通过弹性微调结构控制，保证检测数据的稳定性，避免因管道内壁凹凸不平导致探头磕碰损坏。装置的能源与数据存储段采用隔舱式密封设计，独立的密封腔体内置供电模块与数据存储单元，腔体连接处采用径向密封+端面密封的双重密封结构，可承受管线内的常规输送压力，避免介质渗入造成电路损坏。

　　从安装边界来看，整套装置的最大外径比适配管道的公称内径小4-6mm，预留了足够的通行间隙，可顺利通过曲率半径不小于1.5倍管径的弯管段，装置各段之间采用柔性铰接连接，铰接处预留了走线通道，所有线缆均内置在结构腔体内部，避免外露线缆被管道内杂物刮扯。在设计过程中，重点考虑了管内复杂工况的适配性，结构主体采用轻量化高强度合金材质，在保证整体结构刚性的前提下降低整体自重，减少装置在管内移动的动力负载，所有与介质接触的结构表面均做了防腐耐磨处理，可适配输送不同介质的管线检测需求，避免长期接触腐蚀性介质造成结构锈蚀。装置的前后端均设置了防撞缓冲结构，在管内行进遇到障碍物或者管道错位点位时，可通过缓冲结构吸收碰撞冲击力，

　　保护内部精密传感组件不受损坏。此外，结构上预留了定位模块的安装位，可搭配管线定位设备实时掌握装置在管道内的具体位置，方便检测到缺陷点位时精准定位故障位置，为后续的管线维护作业提供准确的位置参考。整套结构的装配逻辑采用分段式组装，各功能段之间采用快锁连接结构，无需专用工具即可完成现场拆装，方便作业前的功能调试与作业后的组件维护，不同功能段的密封结构均采用标准化密封件，后期维护更换成本较低，适配野外现场作业的快速维保需求。
