火车轮轨接触与雨水运动模拟结构

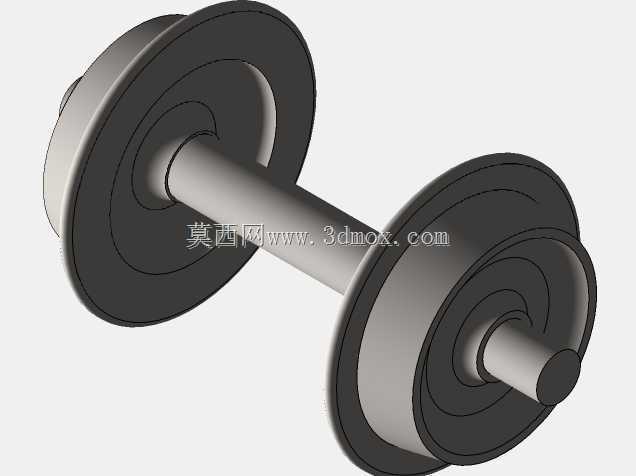

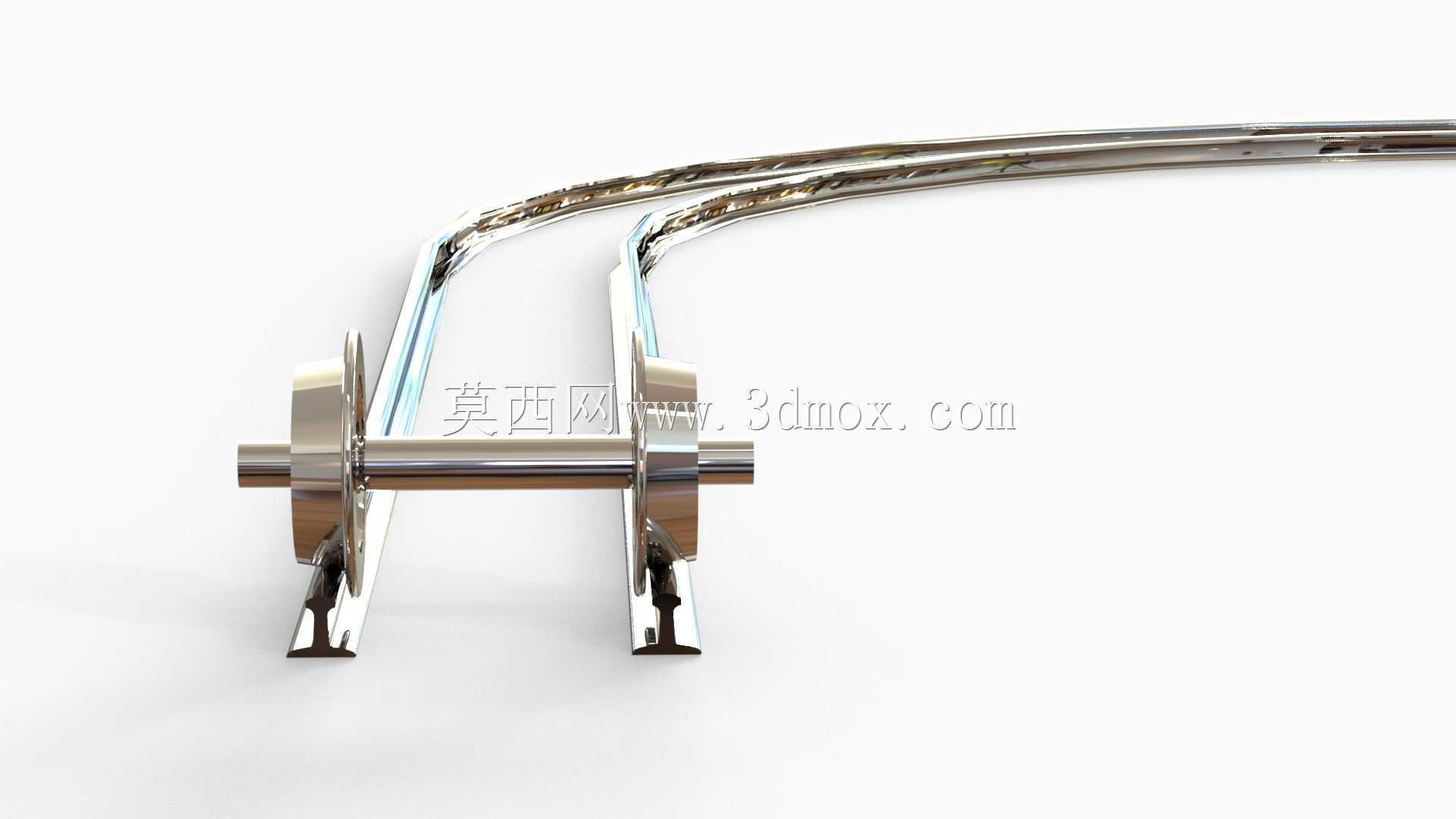

　　这套三维结构围绕轨道交通轮轨系统的基础运动特性搭建，核心还原了轮对与轨道配合的实际接触状态，同时纳入雨水在轮轨接触区域的运动过程模拟，可用于轮轨粘着特性、雨天行车轮轨界面状态的相关结构验证场景。从结构组成来看，模型包含标准轨距的双轨段、整体辗钢轮对组件、轮轴支撑定位结构，轮对的踏面轮廓完全匹配TB/T系列标准的锥形踏面参数，轮缘高度、厚度以及踏面斜度均按照实际运营车辆的轮对尺寸设定，轨道采用60kg/m标准钢轨截面，轨底坡设置为1:40，完全符合干线铁路的轨道铺设参数要求。在设计思路上，这套结构没有采用简化的圆柱轮+平面轨道的示意性建模方式，而是完整还原了轮对与轨道的空间配合关系：轮对内侧距严格控制在1353mm的标准范围内，

　　轨距设置为1435mm标准轨距，轮缘与钢轨内侧的间隙预留了正常运营状态下的游动量，能够真实模拟轮对在轨道上的蛇行运动过程，同时轮轴与车轮的过盈配合位置、轴颈的支撑边界都做了精准还原，可直接用于运动学仿真的边界条件加载。针对雨水运动的模拟部分，模型在轮轨接触区域预留了流体域的耦合边界，能够模拟列车行驶过程中，轮对碾压钢轨表面水膜时的水流动向、轮轨接触斑的水膜分布状态，这部分结构设计可用于验证雨天轮轨粘着系数下降的相关机理，也能为轮轨喷水减摩、雨天防滑控制的相关结构设计提供直观的模型支撑。从安装边界来看，模型中的轨道段长度设置为3倍轮对轴距，能够覆盖轮对滚动3个完整周期的运动行程，轨道两端设置了固定约束的安装面，

　　可直接对接仿真环境中的地面约束，轮轴两端预留了轴箱安装的定位轴颈，可扩展加装轴箱、一系悬挂等转向架相关组件，拓展模型的应用场景。在实际工程应用中，这类模型既可以作为轨道交通车辆工程专业的教学演示载体，帮助学习者直观理解轮对的结构组成、轮轨接触的几何关系，也能为轮轨粘着相关的科研试验提供基础三维结构参考，相比纯理论的参数计算，带完整结构的三维模型能够更直观地呈现轮轨接触区域的空间位置关系，尤其是在模拟雨水介入后的接触状态变化时，精准的几何模型是保证仿真结果可靠的基础。模型中轮对的轮辐、轮毂部分采用了实体建模，没有做不必要的减重简化，能够准确还原轮对的转动惯量参数，在做运动仿真时可以直接赋予对应材料属性得到真实的动力学响应，

　　轨道部分的建模也保留了轨头的圆弧轮廓，没有简化为直角平面，能够真实呈现轮轨接触斑的形状变化过程，避免因几何简化导致的仿真结果偏差。对于结构设计从业者来说，这套模型可以作为轮轨类结构设计的基础参考模板，在设计轨道交通相关的试验台、轮轨检测设备时，可以直接调用其中的轮对、轨道标准结构参数，减少重复建模的工作量，同时模型中预留的运动副位置、耦合边界也能为多物理场仿真的模型搭建提供参考，尤其是涉及流固耦合的轮轨界面模拟场景，精准的几何结构是仿真计算收敛的核心前提。
