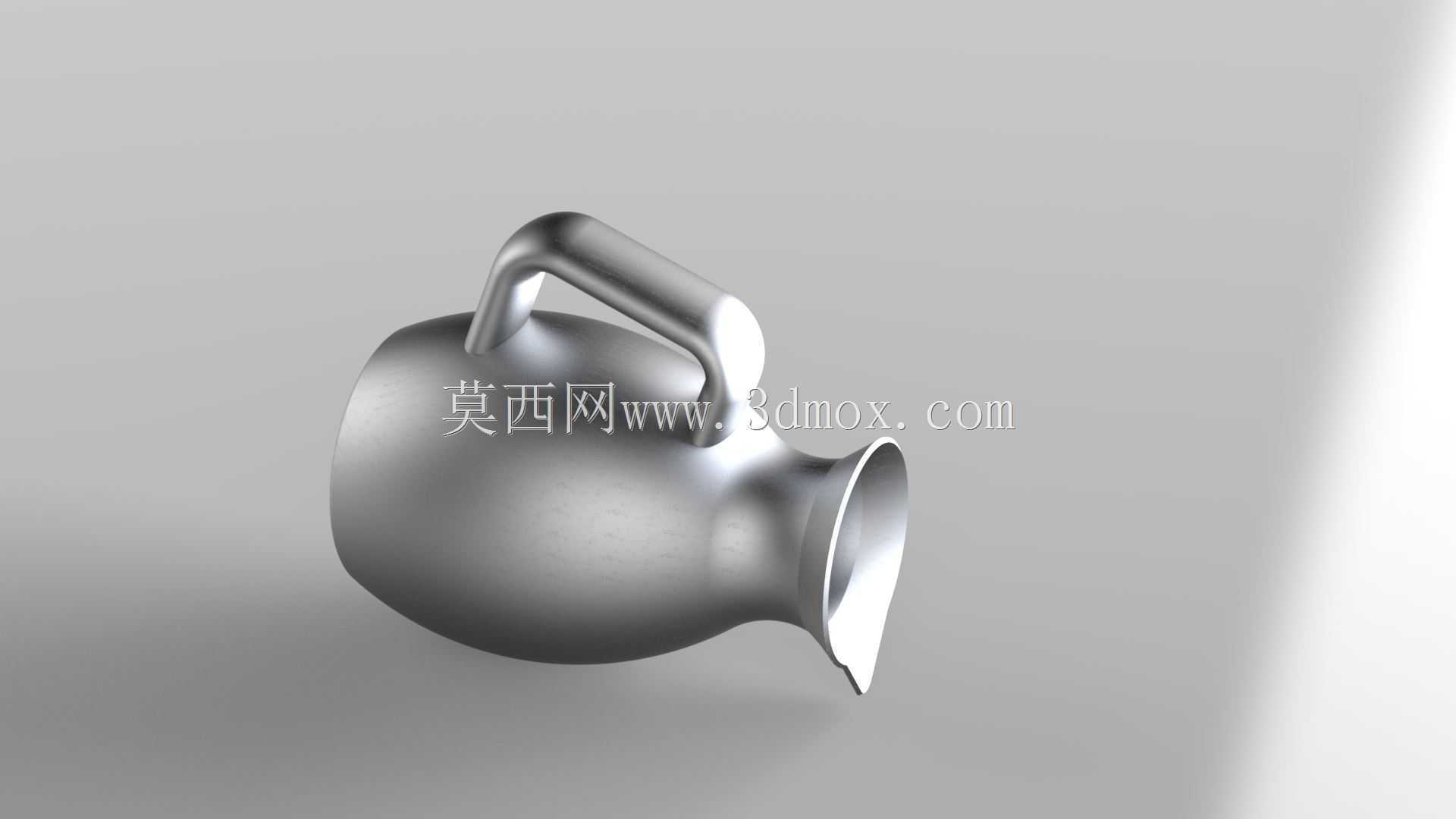

带把手敞口水壶曲面造型结构设计

　　这款带把手敞口水壶的三维设计，核心围绕日用流体盛装场景的实际使用需求展开，在结构落地层面兼顾了握持手感、倾倒流畅度与成型工艺的多重要求。从实际应用场景来看，这类敞口带柄水壶既可以作为餐饮场景的凉水盛装器具，也可适配实验室、小型加工工位的非腐蚀性液体中转容器，使用过程中需要频繁完成握持、倾倒、静置放置的循环动作，因此结构设计的合理性直接决定使用体验。

　　设计初期首先敲定的是壶身的回转类基础曲面，摒弃了完全正圆柱的生硬造型，采用多段圆弧相切拟合的鼓形轮廓，壶身中段直径最大，向底部与口部逐步收窄，底部预留1.5mm厚度的平整贴合面，保证放置在平面上时的稳定性，不会因为曲面弧度出现放置晃动的问题。壶身的壁厚设计遵循均匀过渡原则，整体壁厚控制在2mm，从壶身最大直径处向口部、底部逐步做0.2mm的壁厚渐变，避免注塑成型过程中出现壁厚不均导致的缩痕、翘曲问题，同时也能在保证结构强度的前提下控制整体重量。

　　把手部分的设计是整个结构的重点，没有采用后期装配的分体式把手，而是选择与壶身一体成型的侧置弧形把手，把手的内轮廓贴合人手四指弯曲的自然弧度，握持段的截面做椭圆化处理，长轴沿握持施力方向布置，避免握持时出现硌手的问题。把手与壶身的连接位置做了大圆角过渡，一方面消除应力集中点，避免长期使用过程中连接位置出现开裂，另一方面也能减少清洁死角，避免污渍在连接缝隙处堆积。把手的安装位置经过受力校核，握持重心与壶身满液状态下的重心基本重合，倾倒时不需要额外施加过大的扳动力，手腕转动即可完成出水动作，降低长时间使用的疲劳感。

　　壶嘴部分采用外翻式敞口设计，口部做薄壁收边处理，出水端的轮廓做了微切角处理，保证倾倒时水流呈柱状流出，不会出现沿壶壁流涎的问题，断水干脆利落，不会在停止倾倒后有残液顺着壶身外壁流下。壶嘴与壶身的连接位置做了平滑曲面过渡，没有突兀的折角，既保证流体从壶身流向壶嘴时没有紊流产生，也让整体外观线条更流畅。

　　从尺寸边界来看，整个水壶的最大外轮廓直径控制在140mm，含把手的总宽度为190mm，总高度为175mm，壶口的内径为80mm，既满足日常盛装1.2L左右液体的容量需求，也适配常规家用冰箱侧门搁架、桌面置物架的放置尺寸，不会因为尺寸过大出现放置干涉。底部的平整贴合面直径为90mm，放置时的支撑面足够大，即使受到轻微的侧向触碰也不容易倾倒。

　　曲面建模过程中，所有相邻曲面都做了G2连续处理，没有出现曲面褶皱、曲率突变的问题，后续做表面渲染、手板加工或者开模的时候，不需要额外做曲面修补工作。表面处理可以根据使用场景选择哑光磨砂或者高光抛光，哑光面不容易残留指纹，适合日常高频使用场景，高光面的质感更好，适合餐饮展示类场景。整个结构没有倒扣结构，采用常规的两板模即可完成注塑生产，不需要额外设计抽芯结构，能够有效降低生产环节的模具成本，适合批量量产。

　　在实际使用的功能验证层面，满液状态下把手的受力变形量控制在0.1mm以内，不会因为盛装液体过重出现把手变形断裂的问题；壶身的底部圆角做了R5的过渡，清洁时可以用普通抹布直接擦拭到所有内壁位置，没有难以清理的死角；壶口的外翻边也可以适配常规尺寸的壶盖，后续如果需要做密封版本的衍生设计，不需要改动壶身主体结构，直接匹配对应尺寸的密封盖即可完成产品迭代，具备较好的结构拓展性。
