3D打印配套小型剪式升降支撑平台

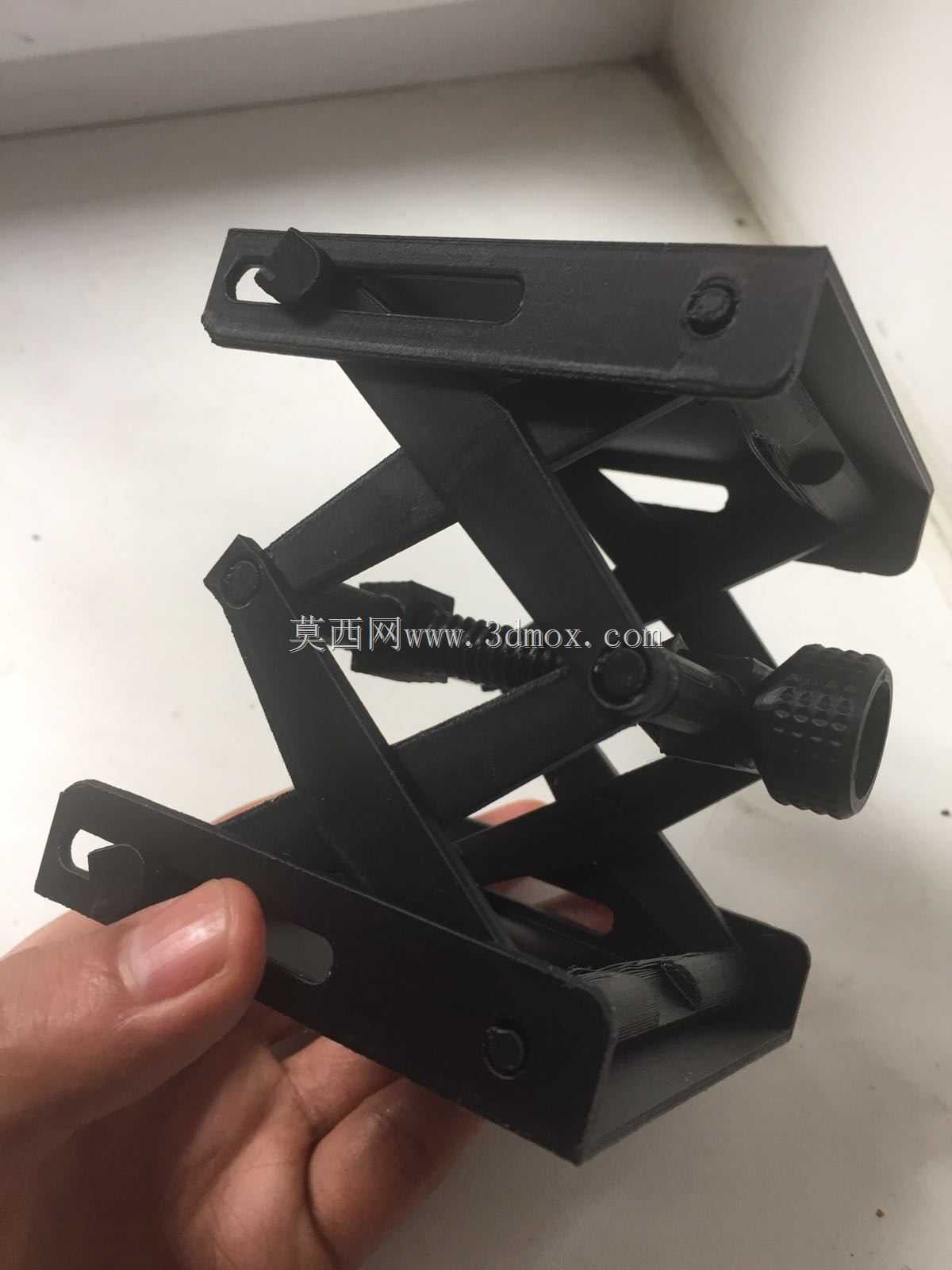

　　桌面级FDM3D打印作业过程中，经常会遇到打印件底部与热床粘附力不足、首层挤出料无法均匀铺展的问题，除了常规的热床调平、平台贴纸更换、Z轴零点校准操作外，额外增加可微调高度的辅助支撑结构，是很多一线打印操作人员常用的实操技巧，这款剪式结构的小型升降平台，正是针对这类桌面级3D打印的辅助支撑需求设计的。从结构组成来看，整个平台采用剪式交叉臂作为核心传力结构，上下两层支撑板采用平整的矩形平板结构，上层平台表面预留了阵列排布的插孔结构，可根据待支撑物件的外形尺寸，插入定位销或者柔性支撑柱，适配不同外形的打印件底部支撑需求，避免打印过程中物件偏移。驱动方式采用侧置的螺杆旋钮结构，转动旋钮时，螺杆带动交叉臂的铰接点产生水平方向位移，

　　进而带动上层平台完成垂直方向的升降动作，整个升降行程范围内，平台始终保持水平状态，不会出现侧倾或者卡顿的问题，手动调节的阻尼感适中，既不会因为太松导致平台受载后自行下沉，也不会因为阻尼过大难以微调高度。从安装边界来看，这款升降平台的底座尺寸适配常规桌面级3D打印机的热床旁空闲区域，整体收拢后的高度较低，不会干涉打印机X轴、Y轴的正常运动行程，完全升起后的高度可覆盖大部分中小型打印件的底部支撑高度需求，不需要额外对打印机原有结构做任何改装，直接放置在热床对应位置即可使用。在实际应用场景中，除了3D打印过程中给悬空结构、易变形大件提供底部辅助支撑外，这款升降台也可作为小型桌面工装的高度调节基座使用，比如给小型摩卡壶、

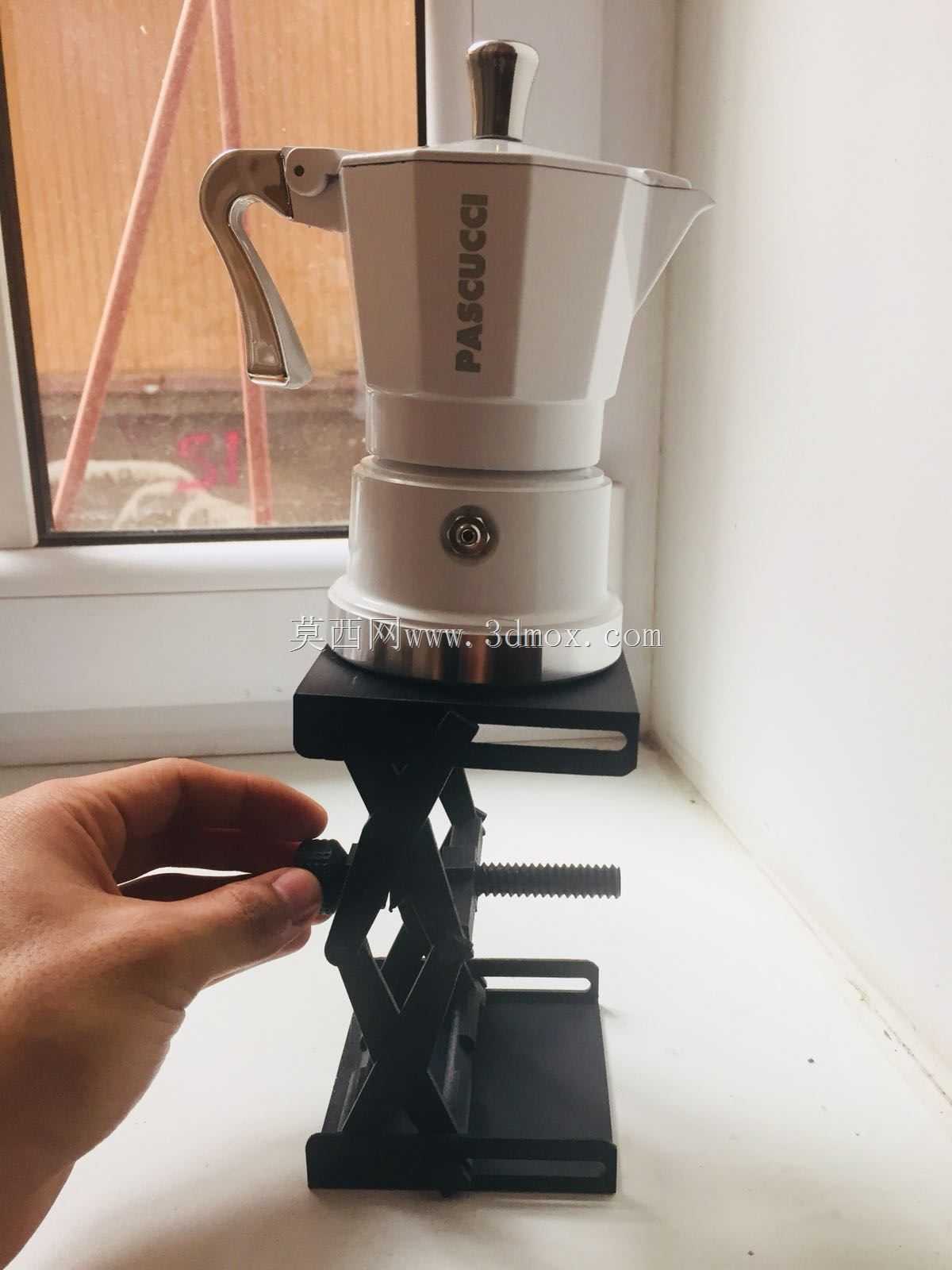

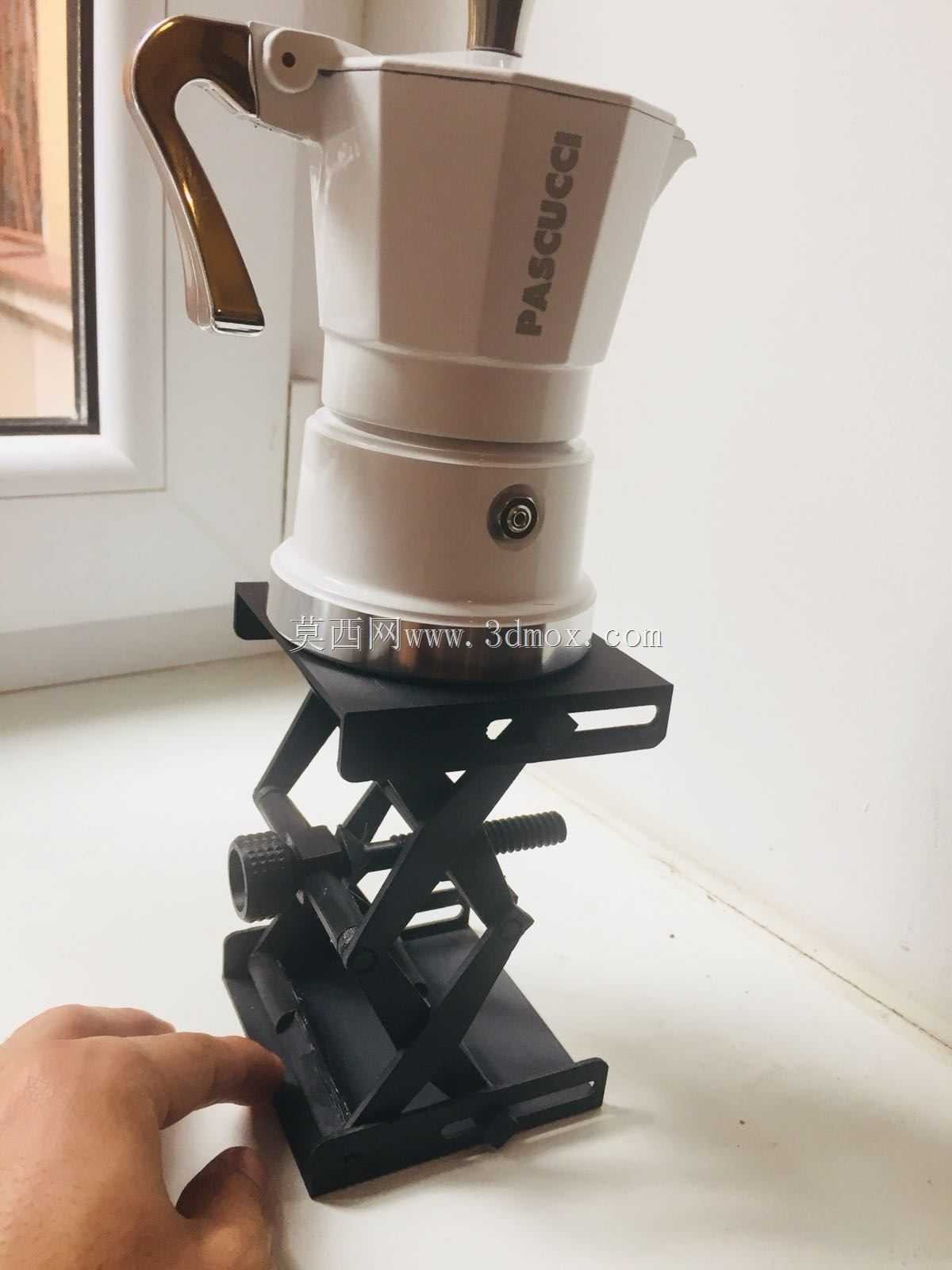

　　实验器皿提供高度可调的放置平台，图中展示的使用场景就是将摩卡壶放置在平台上，通过调节平台高度来匹配下方加热装置的位置，这也从侧面验证了该结构的承载能力完全可以满足日常小型物件的支撑需求。设计过程中，剪臂的铰接位置做了间隙优化处理，避免3D打印成型后铰接点出现卡滞，所有零件的壁厚都按照FDM打印的工艺要求做了统一设置，最小壁厚满足常规0.4mm喷嘴的打印要求，不需要额外添加支撑结构就可以完成所有零件的打印，打印完成后只需要简单去除毛刺，将螺杆、铰接轴装配到位即可正常使用，不需要额外采购金属标准件，完全可以通过3D打印实现整台装置的自制。平台表面的插孔采用统一的孔径与孔距设计，使用者可以根据自己的实际使用需求，

　　自行设计不同形状的支撑插头插入插孔，拓展平台的使用功能，比如加装夹具固定小型工件，加装挡边防止物件滑落，这类模块化的插孔设计，给后续的功能拓展预留了足够的空间。从受力角度分析，剪式结构的力传递路径经过优化，当平台承受垂直方向载荷时，力会通过交叉臂均匀分散到底座的四个支撑角上，不会出现局部应力集中的问题，即使长期承受额定载荷，也不会出现结构变形或者铰接点松旷的问题，日常使用过程中只需要定期在螺杆位置涂抹少量润滑脂，就可以长期保持调节的顺畅性。
