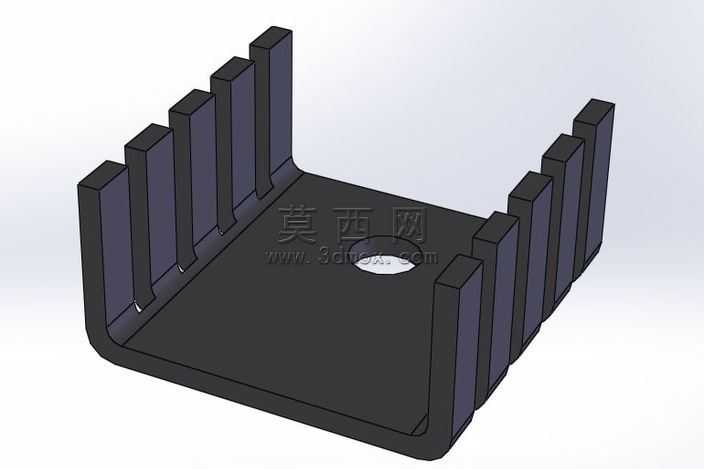

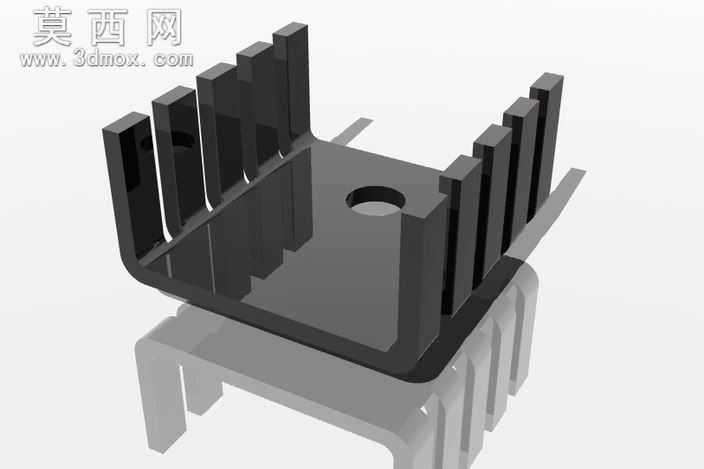

TO220封装专用U型铝制散热片结构模型

本模型为适配TO220封装功率器件的专用散热片三维结构，建模阶段以电子散热场景的实际装配需求为核心基准，首先完成底座基准面的草图绘制，精准预留中心位置的器件固定安装孔，孔位尺寸严格匹配TO220封装的标准安装孔径与孔位公差，保证后续与功率器件、固定螺丝的装配适配性。底座采用弯折U型结构设计，建模时通过钣金折弯特征精准控制弯折圆角与角度，既保证散热片整体的结构强度，也能让底座平面与TO220器件的发热面实现充分贴合，降低接触热阻。两侧对称排布的直立鳍片采用等间距阵列特征完成建模，鳍片厚度、间距与高度参数经过热传导逻辑优化，在有限的安装空间内最大化拓展散热接触面积，同时保证鳍片间的空气流通通道顺畅，避免出现通风死区影响自然对流散热效率。材质设定阶段为模型赋予黑色阳极氧化铝材质参数，还原铝挤型散热片的表面哑光质感，渲染时调整材质的粗糙度与金属度参数，精准呈现铝制散热件经表面处理后的真实视觉效果，同时通过光影渲染突出鳍片的棱线结构与底座的平整装配面，清晰展示各部分的结构衔接关系。设计过程中充分考虑散热片的实际加工工艺，所有棱边均设置符合冲压加工要求的微小圆角，避免出现尖锐边角，鳍片与底座的衔接处采用一体化建模逻辑，还原铝挤工艺一次成型的结构特点，不存在多余的拼接结构，保证模型结构与实际量产散热片的工艺特性完全匹配。建模完成后通过干涉检查验证安装孔位与周边鳍片的位置关系，确保固定螺丝安装时不会与鳍片产生结构冲突，同时校核底座平面的平面度参数，保证与发热器件贴合时不会出现间隙，从结构层面保障散热效能的稳定发挥。
