沉头式螺纹锚杆锚固组件三维结构设计

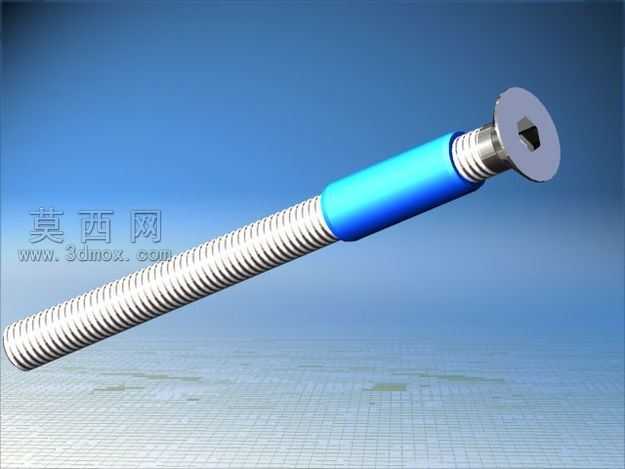

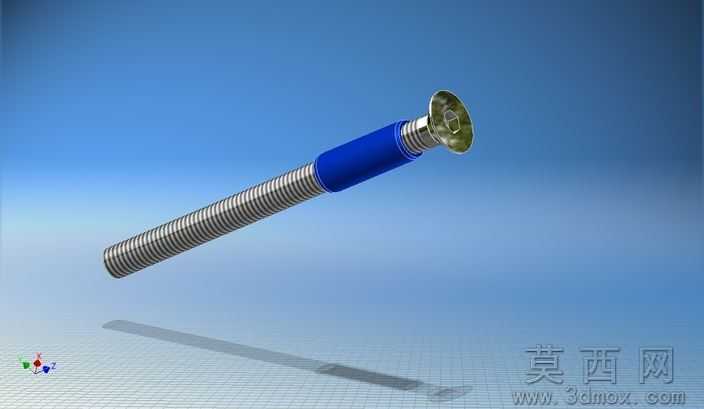

本模型为沉头式螺纹锚杆锚固组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工程紧固件的尺寸规范，对各部件的配合公差进行了合理预留，确保模型可直接用于后续工程结构验证、装配模拟等场景。模型整体分为沉头螺杆、膨胀套筒两个核心部件，其中沉头螺杆采用长杆类结构建模，杆身全程布置标准连续螺纹特征，建模时通过螺旋扫描特征生成精准的螺纹牙型，保证螺纹参数符合通用紧固件标准，螺杆头部采用沉头式设计，端面做平整化处理，安装后可完全没入基材平面，无突出结构，避免安装后出现剐蹭、凸起等问题。膨胀套筒采用薄壁圆柱结构建模，套筒与螺杆的配合段做了适配的内径设计，可在螺杆拧紧过程中受挤压产生径向膨胀，实现与混凝土基材孔壁的紧密贴合，完成锚固锁固。渲染阶段对不同部件赋予了差异化材质：螺杆部分采用金属哑光钢材材质，还原碳钢紧固件的真实金属质感，表面做细微的磨砂纹理处理，避免材质过于光滑失真；膨胀套筒部分采用蓝色工程塑料材质，添加轻微的塑料漫反射效果，清晰区分不同功能部件，便于快速识别组件结构。设计思路围绕混凝土基材的板材固定需求展开，核心目标是实现高强度的内固定效果，通过螺杆与沉头结构的配合，让被固定板材紧贴混凝土平面，拧紧过程中套筒膨胀产生的挤压力可均匀分布在孔壁周围，相比传统外凸式锚固件，该结构安装完成后表面平整无突出，兼具固定强度与外观整洁性，适用于各类需要在混凝土墙面、地面固定板材的施工场景，模型各部件可单独拆分，能够清晰展示内部装配关系，也可用于紧固件结构教学、施工方案演示等用途。
