自润滑向心关节轴承三维结构设计

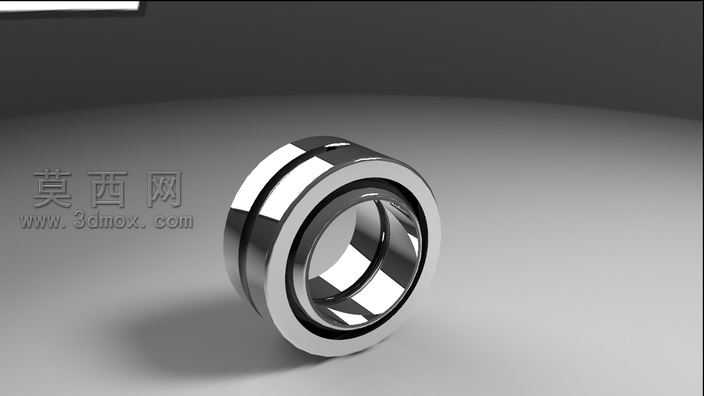

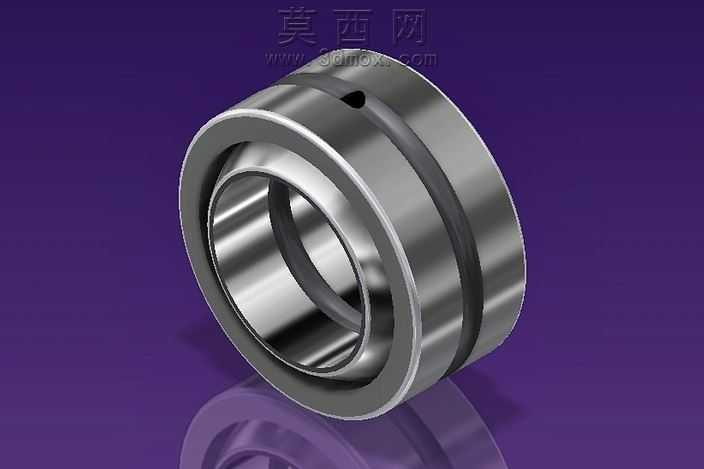

本模型为自润滑向心关节轴承，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循关节轴承的通用尺寸规范，对内外圈的配合曲面、润滑槽结构、密封倒角细节进行了精准还原。建模初始阶段先绘制轴承内圈的回转截面草图，通过回转特征生成内圈基础实体，对内圈的外球面进行曲率连续校验，保证球面的轮廓度符合装配要求，随后构建外圈的内球面与外圆柱面特征，通过布尔运算预留内外圈的配合间隙，模拟真实轴承的摆动游隙。在外圈的端面位置设计了环形润滑注油槽与径向通油孔，还原自润滑轴承的储油、导油结构，对轴承的所有棱边进行了0.2mm的倒角处理，去除锐边特征还原真实机加工的工艺细节。材质渲染阶段，为轴承内外圈赋予高碳铬轴承钢材质，调整材质的金属粗糙度为0.15、反射强度为0.8，模拟淬硬轴承钢的哑光金属质感，对润滑槽区域赋予深灰色防锈油脂材质，增强模型的真实感。结构设计上重点还原了关节轴承的自调心特性，内圈可在外圈内实现一定角度的倾斜摆动，适配安装过程中的同轴度误差补偿需求，外圈的外圆柱面设计为高精度配合面，可直接压装入轴承座孔完成装配。建模过程中对所有配合面进行了干涉检查，确保内外圈之间无实体干涉，预留的配合间隙符合实际轴承的装配公差要求，整体模型的特征树逻辑清晰，所有尺寸均采用参数化驱动，可通过修改关键尺寸参数快速生成不同规格的同类型关节轴承模型，可用于机械装配仿真、设备结构演示、五金配件选型参考等场景。
