手动调节式工业钳盘制动装置结构

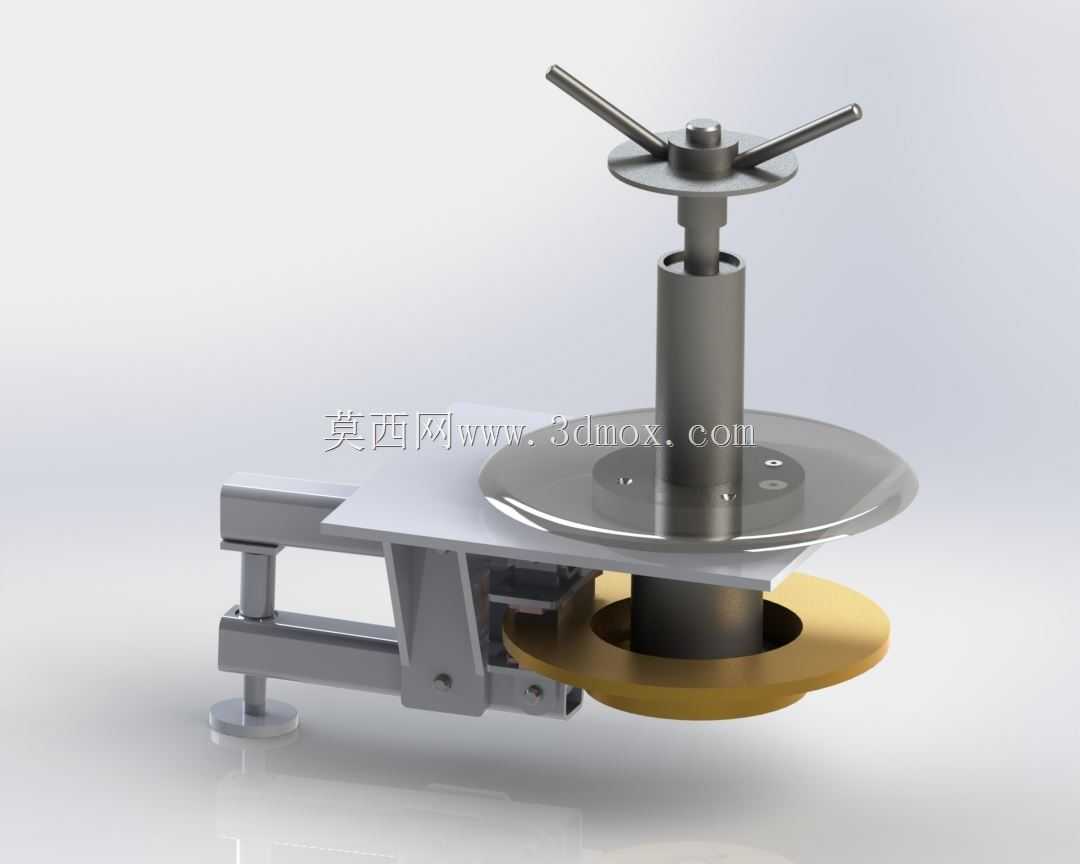

　　在工业传动系统的制动环节里，这类钳盘式制动结构常被布置在中低速重载的回转设备输出端，比如小型起重绞车、输送线驱动辊组、试验台加载转轴这类需要可靠驻车、动态减速的场景，相比鼓式制动结构，它的散热表现更好，制动衬块的磨损均匀性更优，长时间间歇制动的热衰退幅度更小，能适应车间多粉尘、温差变化大的作业环境。从结构组成来看，顶部的三辐手轮是手动调节的操作端，通过梯形传动螺杆连接下方的钳体夹紧机构，螺杆的导程经过匹配设计，单手施加在轮缘的力经过螺旋增力后，能在钳口位置输出足够的正压力，配合摩擦衬片与制动盘的摩擦系数，可实现300到800牛米区间的制动扭矩覆盖，这个扭矩区间刚好适配多数中小型工业回转设备的制动需求，

　　不会出现制动力过剩导致的结构冗余，也不会因为制动力不足出现溜车、制动滞后的问题。设计时首先要考虑安装边界，整个结构的中心轴线与制动盘的回转轴线需要保证同轴度公差在0.1mm以内，否则会出现偏磨、制动异响的问题，钳体的跨距尺寸要匹配常用的10-15mm厚度钢制制动盘，下方的支撑脚带有可调高度的调节螺栓，安装时可以根据机架的安装面平面度调整支撑高度，保证钳体的两个摩擦面与制动盘端面的平行度，避免单侧衬块提前磨损。手轮的直径设计兼顾操作力与操作空间，不会因为直径过大占用过多设备上方的操作空间，也不会因为直径过小导致操作时需要施加过大的手动力，日常维护时只需要定期调整手轮的进给量，补偿摩擦衬片的磨损量即可，不需要拆解整个钳体结构，

　　维护门槛很低。钳体部分采用框架式焊接结构，经过去应力退火处理，长期承受夹紧反力时不会出现框架变形，保证夹紧力的稳定输出，制动盘采用合金结构钢加工，表面经过淬火处理，硬度达到HRC45-50，耐磨性能满足长期制动的摩擦损耗要求，摩擦衬块采用耐高温的半金属材质，连续制动时的表面温度不超过350℃时不会出现摩擦系数骤降的问题。安装时需要注意，整个制动装置的固定支撑要与设备机架做刚性连接，不能采用悬臂式的单薄安装板，否则制动时的反作用力会导致安装板变形，影响制动响应速度，支撑脚的固定螺栓要采用防松结构，避免长期振动下出现螺栓松动的问题。在实际选型适配时，要先核算被制动轴的最大制动扭矩，预留1.5倍的安全系数，再匹配对应的制动盘直径，

　　这套结构的钳体行程可以覆盖3mm以内的衬块磨损量，日常巡检时只需要观察手轮的空行程量，就可以判断衬块的磨损程度，当空行程超过手轮1/4圈时，就需要调整进给量，保证制动响应的及时性。不同于液压、气动驱动的制动结构，这种手动调节的钳式制动器不需要配套液压站、气源管路，结构更简单，成本更低，适合没有动力源配套的小型设备、移动作业设备的驻车制动使用，也可以作为动力制动系统的备用驻车制动结构，在动力系统失效时通过手动操作实现可靠制动，提升设备的安全冗余。结构的传动螺杆部分带有防尘罩，能阻挡车间内的粉尘、切削液进入螺纹副，避免螺纹卡滞，保证调节操作的顺畅，螺杆的梯形螺纹具备自锁特性，调整到合适的夹紧位置后不会因为振动出现自行回松的问题，不需要额外增加锁紧机构，简化了整体结构。
