汽车通风划线打孔制动盘结构设计

　　在乘用车与轻型商用车的盘式制动系统中，制动盘是直接承担制动力矩输出的核心摩擦副部件，其结构设计合理性直接决定车辆制动效能、热稳定性与连续制动工况下的抗衰退能力。日常道路行驶中车辆频繁启停、长下坡持续制动、高速紧急制动等场景下，制动盘需要承受短时间内摩擦产生的大量热量，若散热结构设计不足，极易出现热变形、制动踏板发软、摩擦片热衰退等问题，严重时会直接引发行车安全隐患。

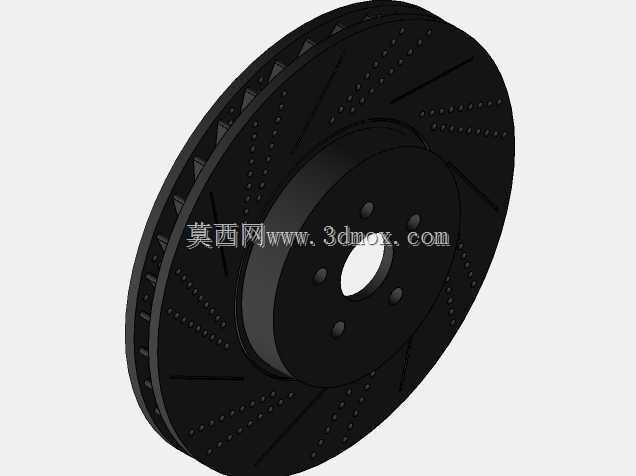

　　这款制动盘采用典型的通风式双层结构设计，两层摩擦盘面之间布置有径向分布的通风筋条，车辆行驶时轮辋带动制动盘同步旋转，筋条之间的流道会形成类似离心风机的泵气效应，将盘心区域的热空气沿径向甩出，同时引入外侧冷空气持续流经摩擦面背部，相比实心制动盘可提升40%以上的散热效率，适配多数前置前驱家用车型的前轴制动负荷需求。摩擦工作面上同时设计了径向斜向划线与阵列分布的点状凹坑，其中斜向划线的作用是在制动过程中持续刮除摩擦片表面磨屑形成的粉尘层，避免磨屑在摩擦副之间堆积形成润滑层导致制动力波动，同时划线可以打破摩擦面间的水膜，在雨天涉水行驶后快速恢复制动效能；点状凹坑除了辅助散热、增加摩擦面空气流通效率外，还能储存少量磨屑，减少制动过程中的异响概率，同时一定程度上降低制动盘的整体转动惯量，优化车辆簧下质量表现。

　　从安装边界来看，该制动盘中心设置有与轮毂轴头配合的定位中心孔，中心孔周围均匀分布5个螺栓过孔，对应乘用车常见的5孔轮毂安装规格，安装时中心孔与轴头的配合公差需控制在H7/g6区间，保证制动盘旋转时的端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动问题。制动盘的帽状安装台高度经过匹配对应车型的转向节空间设计，安装后摩擦面与制动卡钳的摩擦片位置完全对齐，不会出现偏磨问题；摩擦面的外径尺寸适配15-17寸轮辋的安装空间，整体厚度满足常规浮钳式卡钳的安装间隙要求，通风筋的厚度与排布角度经过流场优化，在保证结构强度的前提下尽可能提升通风流量，同时避免筋条过薄导致铸造时出现冷隔、砂眼等缺陷。

　　设计过程中需要重点考虑几个工程细节：首先是摩擦面的平面度要求，精加工后两摩擦面的平面度需控制在0.02mm以内，两盘面的平行度公差不超过0.03mm，保证制动时摩擦片与盘面完全贴合，受力均匀；其次是热变形补偿设计，通风筋采用不等距排布方式，避免制动盘受热膨胀时出现规律性的热翘曲，减少热态下的端面跳动量；另外盘面的划线深度与凹坑深度控制在1.5-2mm区间，过深会削弱摩擦面结构强度，过浅则会在制动盘磨损到极限前就失去刮屑排水的作用。材料选用常规的灰铸铁HT250材质，该材质具备良好的耐磨性、导热性与减震性能，铸造后经过时效处理消除内应力，摩擦面经过高频淬火处理，表面硬度达到HB180-220区间，保证使用寿命周期内的磨损量均匀，不会出现异常沟槽。

　　在实际装车匹配时，该类制动盘需要与对应的摩擦片配方匹配，金属含量较高的半金属摩擦片适配时需注意盘面的磨损速率，而陶瓷配方摩擦片则可以更好地发挥划线打孔结构的排屑优势，减少制动粉尘附着在轮辋表面的问题。日常维保中需要定期测量制动盘的剩余厚度，当磨损到设计的最小厚度标识时需及时更换，同时每次更换摩擦片时需要检查盘面的端面跳动量，若跳动超差可进行光盘加工或直接更换，避免高速制动时出现抖动问题。
