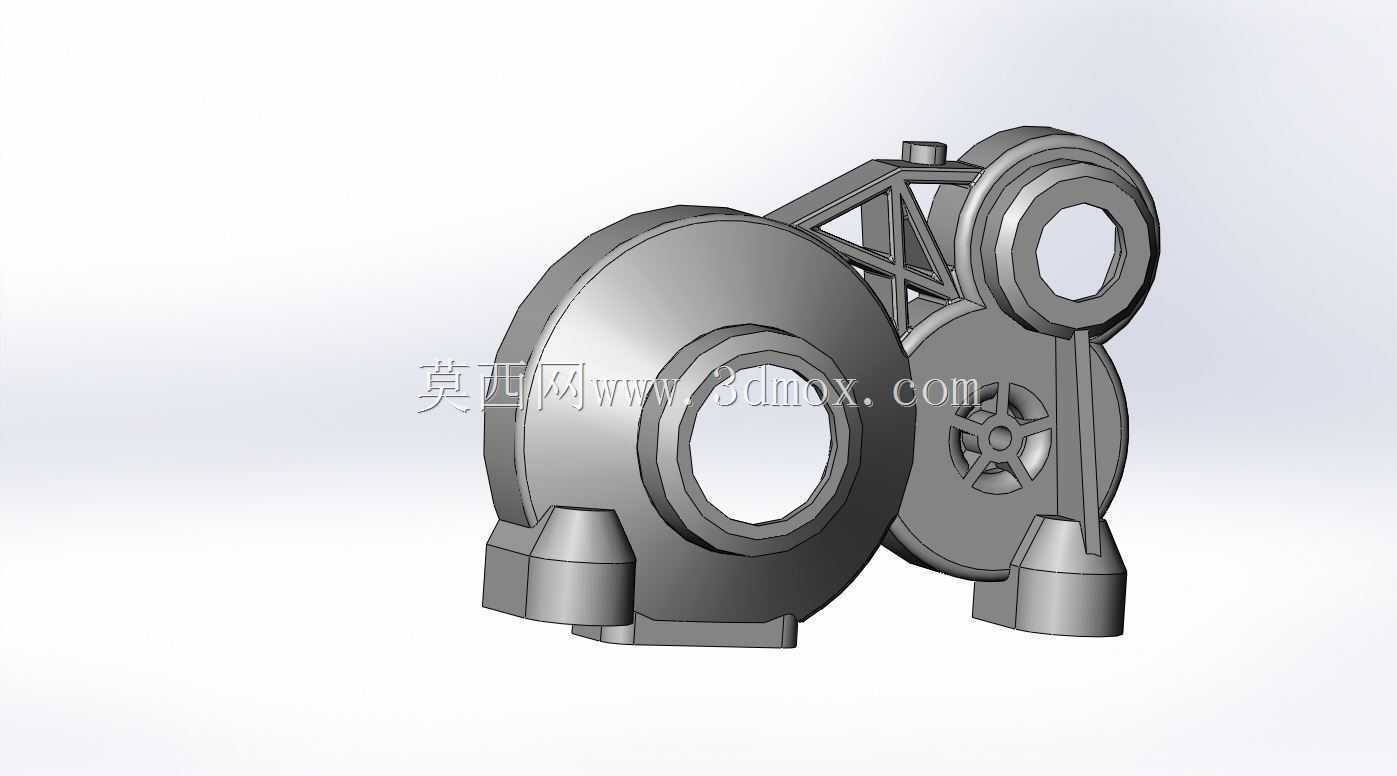

巴哈赛车专用5b变速箱壳体结构设计

　　这套变速箱结构针对巴哈越野赛事的极端工况做了定向适配，日常作业中主要承担越野赛车动力分流、扭矩放大、转速匹配的核心功能，是赛车传动系统里衔接发动机输出端与驱动轮端的核心承载部件。从实际赛场应用场景来看，巴哈赛事全程伴随飞坡、碎石冲击、泥水浸泡、持续大扭矩输出的极端工况，这套壳体在设计之初就把抗冲击性能放在了首位，没有沿用普通民用变速箱的薄壁壳体思路，而是在轴承安装位、壳体对接法兰、动力输出轴座这些应力集中区域做了局部加厚处理，同时在壳体非承载区域做了网格化的加强筋布局，既不会过度增加整体重量影响赛车配重，又能在飞坡落地瞬间的冲击载荷下避免壳体开裂、轴承座错位的故障。

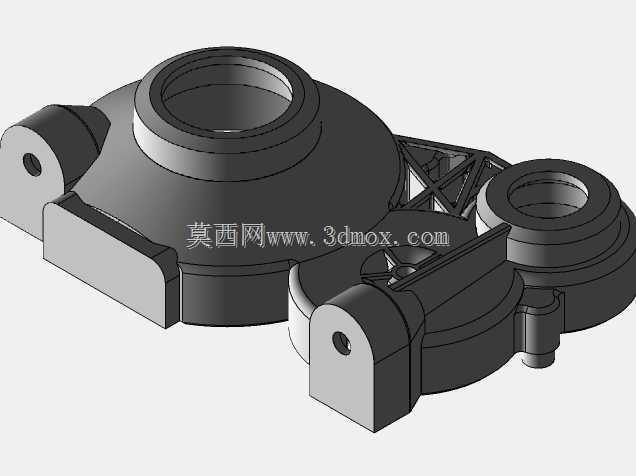

　　从安装边界来看，这套变速箱的三个安装吊耳采用了等角度分布的布局，吊耳的安装孔位做了衬套压装的预留沉台，安装时可以配合橡胶减震衬套直接固定在赛车车架的管式安装位上，不需要额外制作转接支架，吊耳的中心距尺寸适配主流巴哈赛车的车架管间距，输出轴的伸出长度刚好匹配赛用万向传动轴的伸缩行程，不会出现传动轴顶死或者滑脱的问题；输入轴的对接法兰尺寸直接适配巴哈赛事常用的单缸发动机输出端，不需要额外加工转接套，能大幅缩短赛车传动系统的装配调试周期。

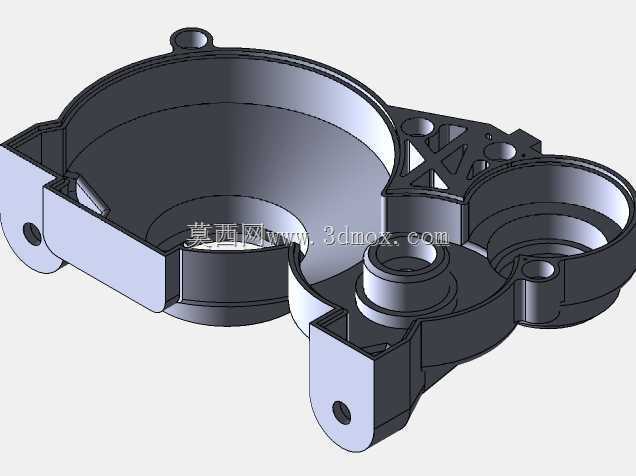

　　设计思路上没有追求过度紧凑的体积，而是优先考虑了赛事中的维修便捷性，壳体的分箱面采用了平面法兰对接结构，密封槽开在壳体本体上，装配时不需要打密封胶，只用耐油橡胶密封圈就能实现密封，野外赛事维修时拆开分箱检查齿轮、更换同步器组件不需要清理残胶，能大幅缩短故障抢修时间。壳体上预留的注油孔、放油孔位置都做了凸起的加强台，注油孔位置刚好对应变速箱内部的油位上限，维修时不用额外测量油位，加注到油液从注油孔溢出即可，放油孔设置在壳体最低的沉台位置，换油时能把壳体内沉积的金属碎屑完全排净，避免碎屑卡滞齿轮造成传动故障。

　　从功能特性来看，壳体内部的轴承安装孔位同轴度公差控制在0.02mm以内，能保证不同档位齿轮啮合时的齿面接触面积符合设计要求，减少大扭矩输出下的齿轮点蚀、断齿风险；壳体表面的散热筋沿着车辆行驶的迎风方向排布，赛车高速行驶时气流能顺着散热筋快速带走壳体内齿轮搅动润滑油产生的热量，避免长时间全负荷输出时润滑油温度过高导致的润滑失效。壳体上的两个输出轴座分别对应前后驱动桥的动力输出，内部预留了差速器的安装空间，可以根据不同赛段的需求切换两驱、四驱的传动配置，不需要更换变速箱壳体，只需要调整内部齿轮组的搭配就能适配不同赛道的动力分配需求。

　　实际装车验证中，这套壳体的壁厚分布经过了多轮拓扑优化，承载区域的壁厚比非承载区域厚4mm左右，整体重量比同强度的传统铸造变速箱壳体轻1.2kg，对于严格控制整车重量的巴哈赛车来说，这个重量优势能转化为更好的加速性能与飞坡时的操控灵活性。壳体的边角位置都做了R3以上的圆角过渡，没有尖锐的应力集中棱角，在受到侧面碎石冲击时，圆角结构能把冲击力分散到周边的壳体区域，不会出现尖角处应力开裂的问题。同时壳体上预留了转速传感器的安装孔位，可以直接加装赛用转速传感器采集输出轴转速数据，不需要额外在壳体上打孔攻丝，避免后期打孔导致的壳体强度下降、密封失效问题。
