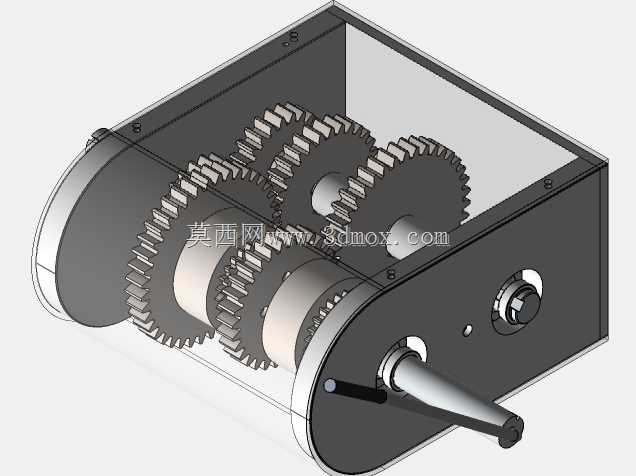

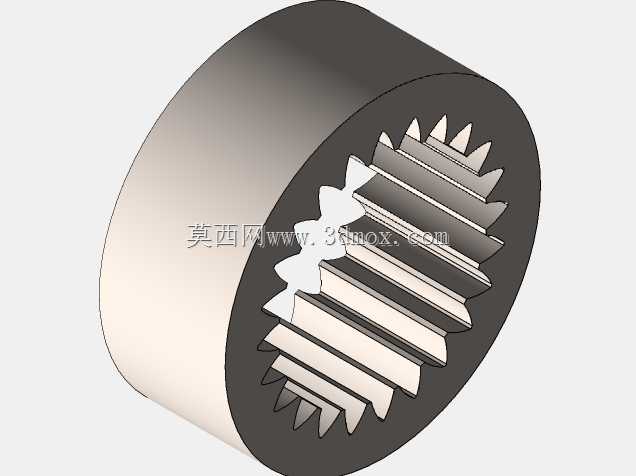

这套两挡加倒挡的齿轮变速结构,主要面向小型动力传输场景的变速需求,常见于小型代步车辆、轻型作业设备、教学演示台架这类需要多挡位动力切换的应用场景,核心作用是在输入转速固定的前提下,通过不同齿轮副的啮合切换,输出两种不同速比的前进动力,以及一组反向旋转的倒挡动力,匹配不同负载、不同行进方向的作业要求。从结构布局来看,整个变速机构采用封闭箱体式设计,输入轴与输出轴呈平行轴布置,箱体内腔预留了足够的齿轮运转间隙,同时兼顾润滑脂的存储空间,避免齿轮高速啮合时出现润滑不足导致的磨损加剧问题。设计过程中优先考虑了换挡的顺畅性,各挡位齿轮的齿端都做了倒角修形处理,减少换挡时齿轮啮合的卡滞感,换挡拨叉的滑动行程经过反复校核,

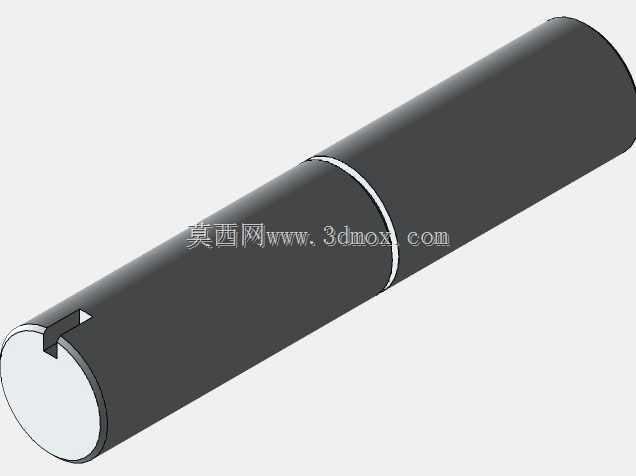

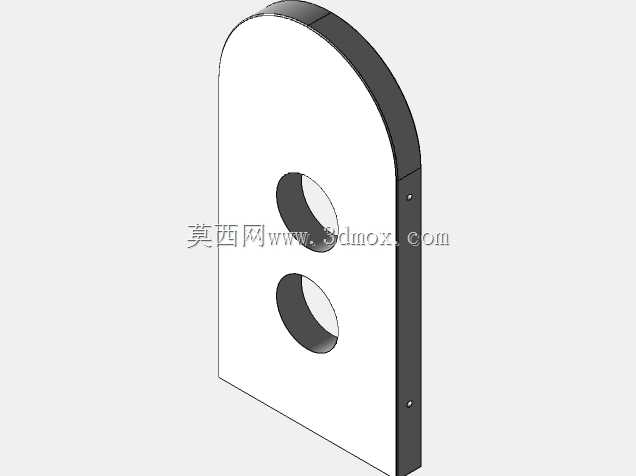

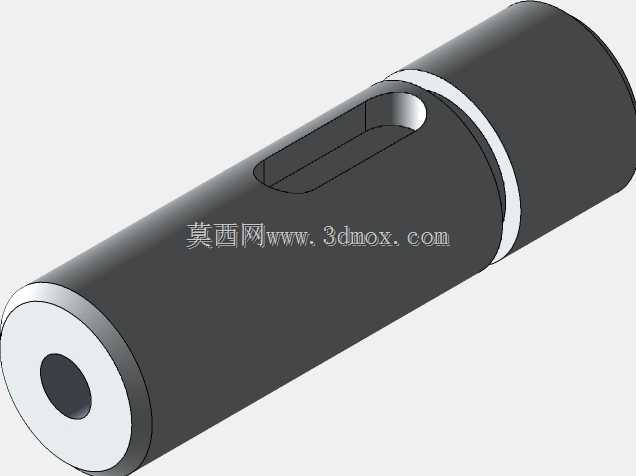

确保每个挡位都能实现全齿宽啮合,避免局部受力过大导致的轮齿崩裂问题。倒挡结构采用中间惰轮过渡的传动方案,不额外增加传动轴的基础上实现输出轴转向反转,惰轮的安装轴位置经过精确计算,既保证与前后两个传动齿轮的啮合侧隙在合理区间,又不会额外增加箱体的整体宽度,控制整个变速机构的外形尺寸在紧凑范围内。安装边界方面,箱体两侧的轴承座采用同轴度统一加工的设计思路,输入轴伸出端预留了动力输入连接件的安装位,可匹配带轮、联轴器等不同的动力接入部件,输出轴伸出端做了台阶轴设计,可直接安装行走轮或者动力输出链轮,箱体底部预留了四个安装固定孔,孔位间距按照通用小型设备的安装机架尺寸设计,不需要额外做转接板就能直接固定在设备机架上。功能特性上,

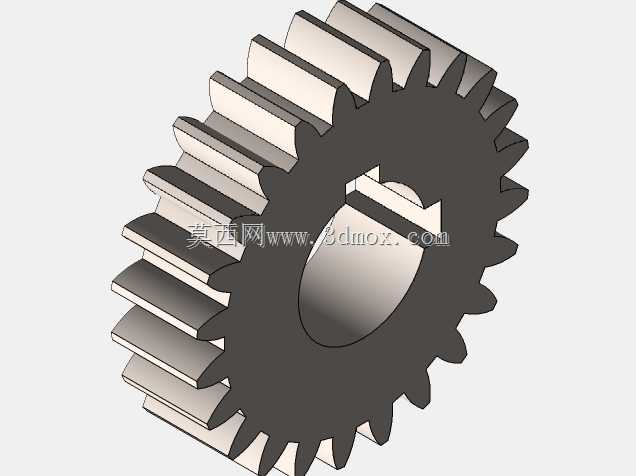

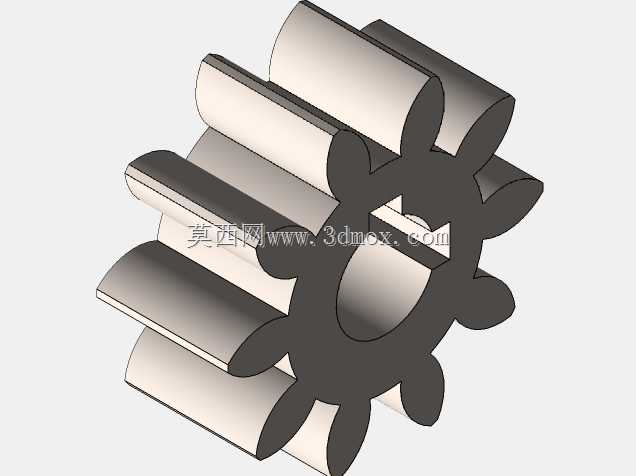

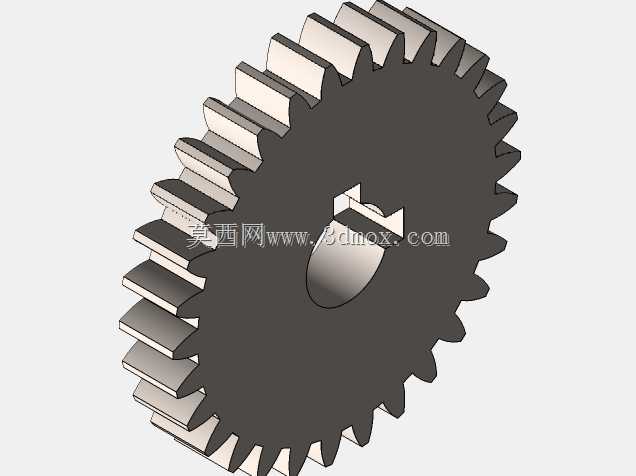

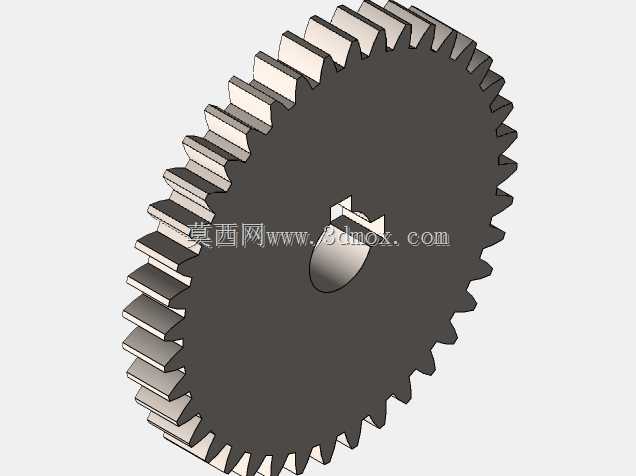

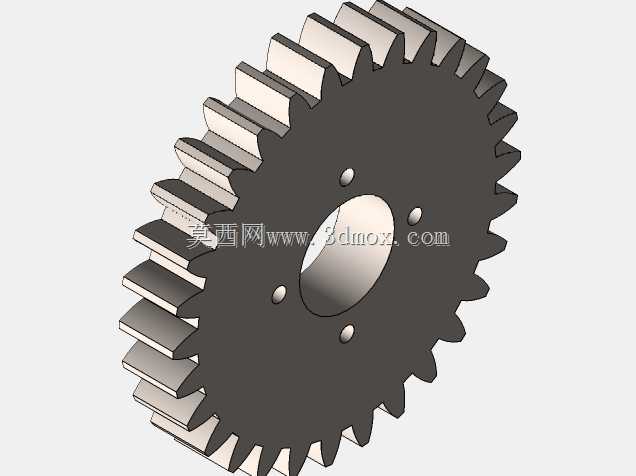

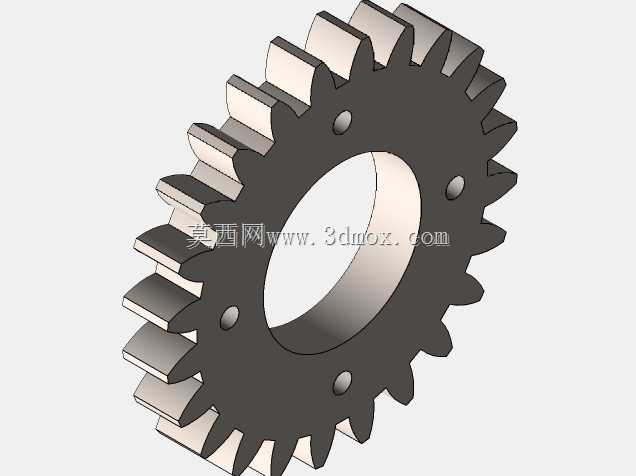

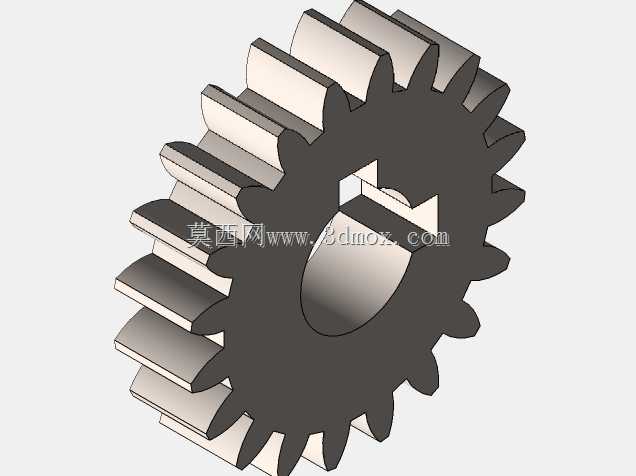

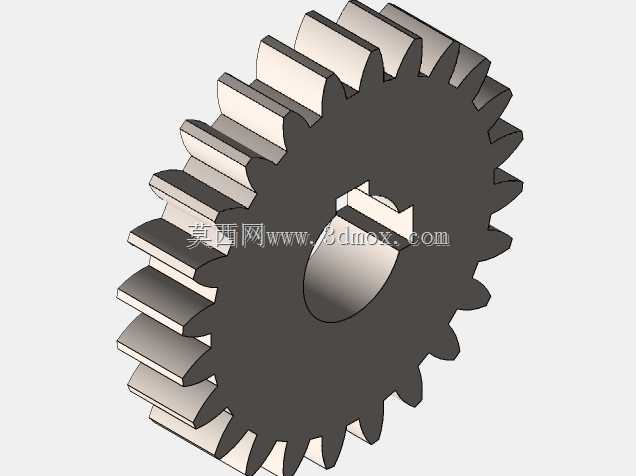

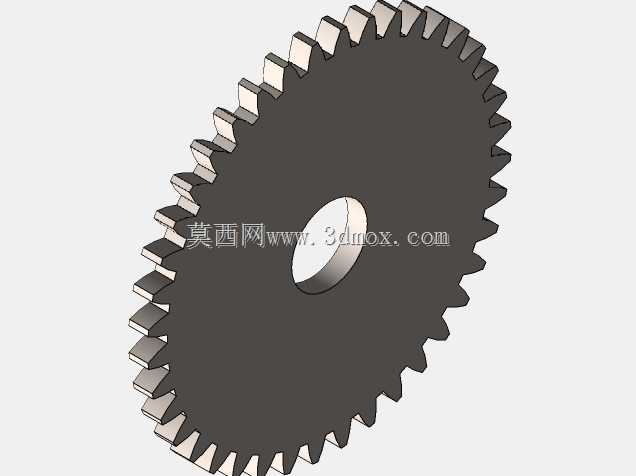

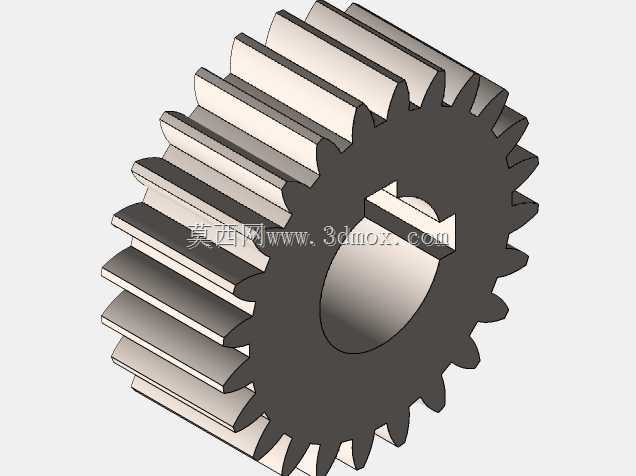

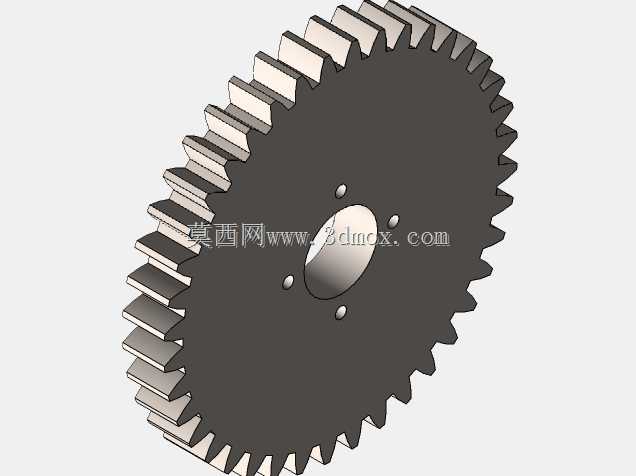

这套变速机构的两个前进挡分别对应大速比低速重载工况和小速比高速轻载工况,低速挡可满足设备起步、爬坡、大负载作业时的大扭矩输出需求,高速挡可满足设备空载快速移动的效率需求,倒挡则实现设备的反向行进,不需要额外加装反转机构就能完成后退动作。设计时特意将换挡操纵杆布置在箱体侧面的易操作位置,操纵杆的摆动角度控制在人手操作舒适的区间,换挡定位采用钢珠弹簧定位结构,每个挡位都有清晰的入位反馈,避免作业过程中出现自动脱挡、跳挡的问题。齿轮参数选择上,各挡位齿轮的模数统一,减少加工时的刀具种类,降低加工成本,齿轮的齿宽按照传递扭矩的大小做差异化设计,受力更大的低速挡齿轮齿宽适当加大,保证足够的接触强度,

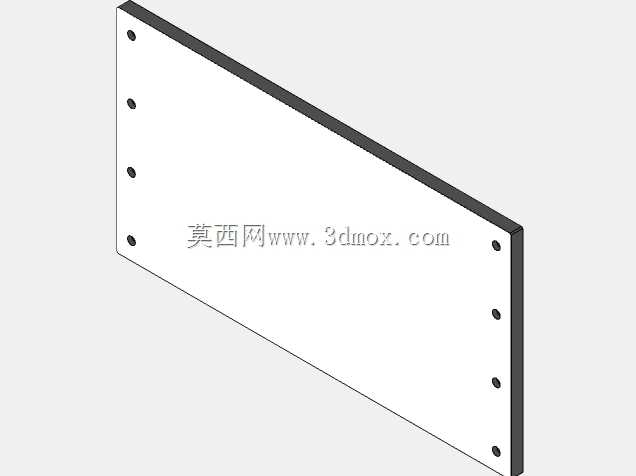

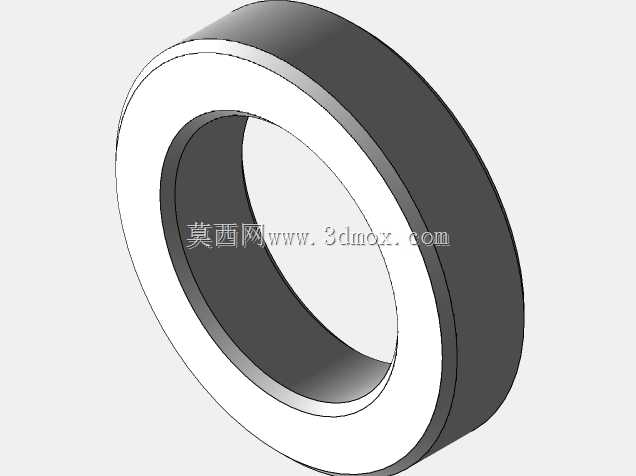

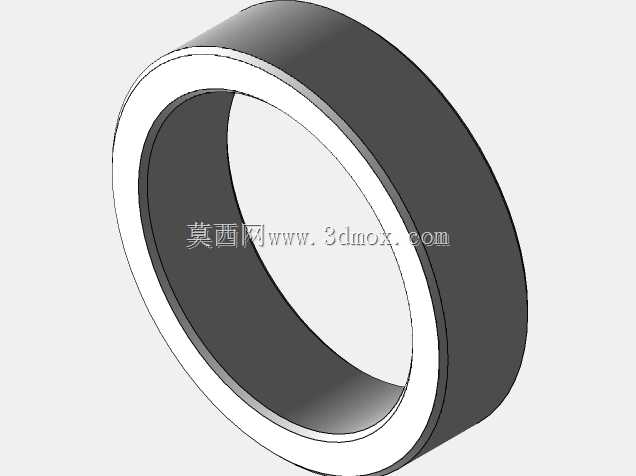

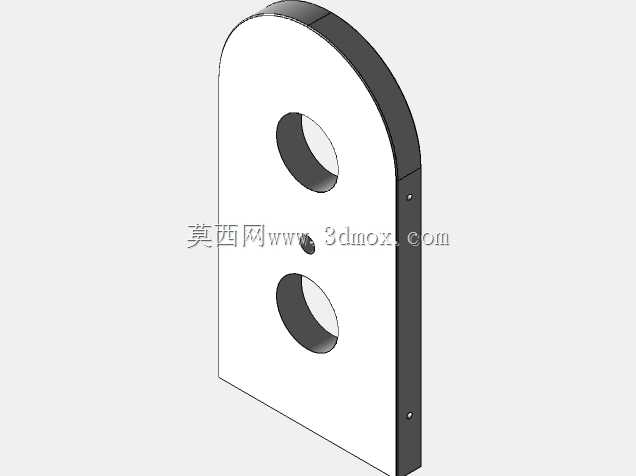

高速挡齿轮在满足强度要求的前提下适当控制齿宽,减少转动惯量,降低换挡时的冲击。箱体采用剖分式设计,上下箱体的结合面做了平面度精加工,装配时不需要额外加装密封垫就能实现良好的密封效果,防止润滑脂泄漏同时阻挡外部粉尘进入箱体内磨损齿轮和轴承。整个机构的所有转动部件都采用标准滚动轴承支撑,轴承的选型按照额定动载荷大于实际最大工作载荷1.5倍的标准选取,保证足够的使用寿命,减少日常维护的频次。在实际装配调试环节,各齿轮的啮合侧隙控制在0.1到0.2毫米之间,既不会因为侧隙过大导致传动时反向冲击明显,也不会因为侧隙过小导致齿轮运转卡滞、温升过高。输入轴和输出轴的轴端都加装了油封,防止润滑脂从轴伸位置泄漏,同时避免外部的泥水、粉尘进入箱体内部。这套变速结构没有采用复杂的同步器设计,结构简单可靠,加工难度低,非常适合小型非道路设备、教学实训装置、小型电动代步工具这类对成本敏感、维护条件有限的应用场景,整体结构紧凑,安装便捷,不需要复杂的外围配套部件就能直接接入动力系统实现变速功能。
