巴哈越野赛车直齿圆柱齿轮减速传动箱

　　这套传动箱专为巴哈SAE越野赛事的全地形赛车开发，核心采用7.1传动比的直齿圆柱齿轮副，匹配大扭矩低转速的越野动力输出需求，能够把发动机端的高转速输入转化为驱动轮端的大牵引力输出，适配非铺装路面、陡坡、泥地、砂石赛道等复杂工况下的动力传递要求，避免越野工况下频繁过载打齿、传动失效的问题。

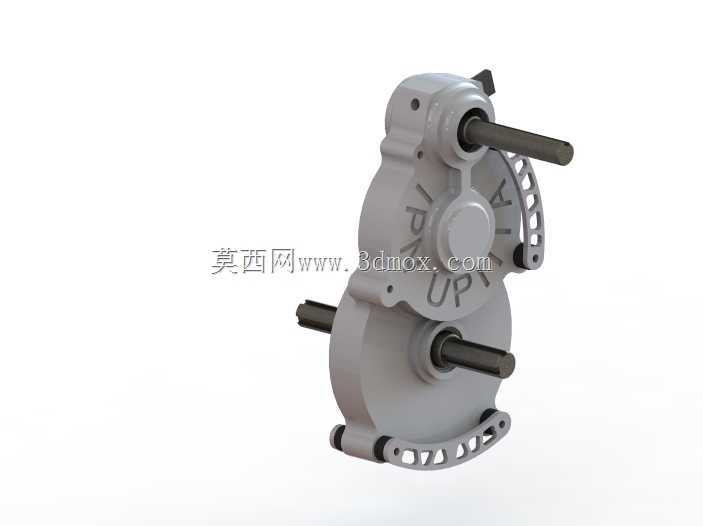

　　从实际装车边界来看，箱体采用上下对合的分体式铸铝壳体结构，壳体外侧预留了多组镂空减重与加强筋复合结构，在不降低壳体刚性的前提下削减了非承载区域的冗余壁厚，两侧伸出的输入、输出轴轴端保留了标准轴承位与轴伸安装尺寸，可直接匹配赛事常用的轮毂连接法兰、刹车安装座以及发动机输出联轴器，箱体侧面的弧形调节槽可用于张紧传动链条、调整啮合间隙，底部的支脚安装孔位可直接固定在赛车管式车架的预设安装点位上，不需要额外制作复杂的转接支架。

　　设计阶段优先考虑了野外赛事的维护便捷性，直齿圆柱齿轮相比斜齿轮具备更低的加工与装配难度，赛事现场出现齿轮磨损时可快速拆解箱体更换备件，不需要专用的配对研磨工装；壳体的分型面避开了轴承座的核心承载区域，螺栓排布沿齿轮啮合力的传递路径均匀布置，可抵消越野冲击下的箱体形变，避免轴承偏心、齿轮偏磨。齿轮参数匹配时特意放大了齿根圆角，优化了齿面接触强度，能够承受飞坡落地瞬间的冲击载荷，不会因瞬时扭矩峰值出现断齿故障。

　　轴系采用双支点简支梁布局，输入轴与输出轴的平行度公差在建模阶段就做了装配仿真校核，确保齿轮啮合侧隙处于合理区间，既不会因侧隙过小出现运转卡滞、热胀抱死，也不会因侧隙过大产生冲击异响。箱体内部预留了润滑油储油腔结构，运转时齿轮飞溅即可实现齿面与轴承的润滑，不需要额外加装复杂的强制润滑油路，完全适配越野赛车轻量化、高可靠性的设计原则。
