带太阳轮与多行星轮的行星齿轮组结构

项目分类:齿轮 发布时间:2022-05-03 ID:609509
  • 带太阳轮与多行星轮的行星齿轮组结构
  • 带太阳轮与多行星轮的行星齿轮组结构
  • 带太阳轮与多行星轮的行星齿轮组结构
  • 带太阳轮与多行星轮的行星齿轮组结构
  • 带太阳轮与多行星轮的行星齿轮组结构
  • 带太阳轮与多行星轮的行星齿轮组结构

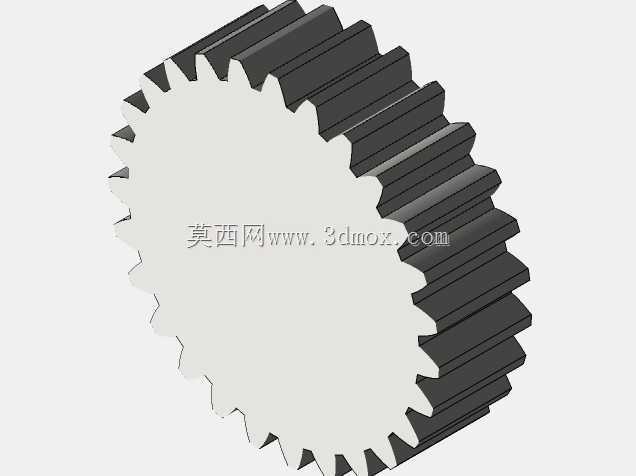

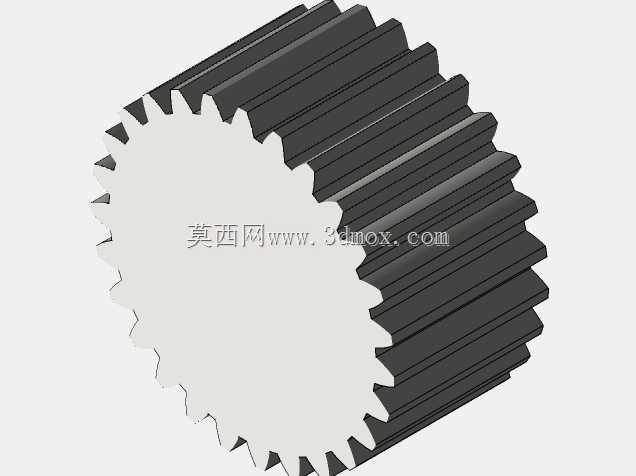

  这套行星齿轮组的设计,最初是面向教学场景下的传动原理演示需求落地,实际也可直接适配小功率减速传动的工况,比如小型自动化输送线的动力输入端、教学实验台的传动模块、小型精密设备的减速单元都能直接复用这套结构逻辑。整套传动链包含中心太阳轮、3个常规尺寸行星轮、3个小尺寸行星轮以及最外侧的环形内齿圈,所有轮齿的啮合参数经过反复校核,在设定的传动角度范围内运行时,相邻轮齿之间不会出现干涉碰撞,完全满足平稳传动的基础要求。

  从结构功能来看,这套行星齿轮组采用的是多级行星轮排布逻辑,相比常规单排行星轮结构,能在更小的径向尺寸内实现更大的传动比,同时多行星轮的均布设计可以把输入扭矩分散到多个啮合点上,单齿承受的载荷更低,整体传动的承载能力比同尺寸的定轴齿轮组高出不少,运行过程中的噪音也能得到有效控制。所有行星轮都通过对应的行星架实现定位,小尺寸行星轮同时和常规行星轮、内齿圈啮合,形成二级减速的传动路径,动力从太阳轮输入之后,经过两级行星轮的传递,最终可以从行星架或者内齿圈输出,适配不同的减速比输出需求。

  设计过程中首先确定的是安装边界约束,整套齿轮组的轴向尺寸控制得比较紧凑,径向轮廓以环形内齿圈的外圆为最大边界,安装时只需要预留出太阳轮输入端、输出端的轴系连接空间,以及行星架的固定位即可,不需要额外预留轮系的活动避让空间——因为所有零件都做了完全约束处理,单个零件无法单独移动或者旋转,装配完成后整个轮系只有设定的传动自由度,不会出现零件窜动、错位的问题,不管是用于教学拆装演示,还是直接装配到设备中,都不需要额外做限位结构的设计。

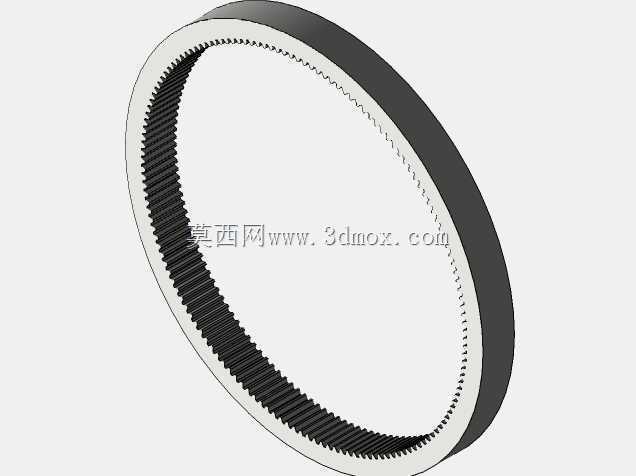

  轮齿的参数选择上,采用的是标准渐开线齿形,齿侧间隙控制在合理范围内,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小出现卡滞、磨损加剧的问题。所有齿轮的齿宽保持一致,啮合接触面积能达到齿面的90%以上,传动过程中的载荷分布更均匀,长期运行也不会出现偏磨的情况。环形内齿圈的外侧设计为光滑圆柱面,既可以直接作为外壳的定位面,和安装基座的内孔实现过盈或者过渡配合,也可以根据实际需求在外圆加工键槽、螺纹孔,实现和外部壳体的刚性连接。

  在实际选型适配的时候,如果是用于教学演示场景,这套结构可以直接配合透明外壳使用,能直观展示行星齿轮的传动过程,帮助学习者理解行星轮系的动力传递路径、减速比计算逻辑;如果是用于工业小功率传动场景,只需要根据实际传递的扭矩大小,对应调整齿轮的材料、热处理工艺即可,结构本身不需要做大幅改动,太阳轮的输入端可以根据连接需求加工成平键轴、D型轴或者螺纹连接端,行星架的输出端也可以适配联轴器、带轮等不同的连接部件,适配性比较强。

  需要注意的是,因为所有零件都做了完全约束,装配的时候需要按照太阳轮、行星轮与行星架预装、最后扣合环形内齿圈的顺序进行,强行压装会导致轮齿崩边或者定位结构变形。整套结构的啮合点都预留了润滑脂的存储空间,装配时在齿面涂抹适量润滑脂即可实现长期免维护运行,不需要额外设计复杂的润滑回路,对于小型设备、教学装置这类对维护成本要求较高的场景非常适配。
