31.75径节配对锥齿轮小齿轮传动组件

项目分类:齿轮 发布时间:2022-05-03 ID:609470
  • 31.75径节配对锥齿轮小齿轮传动组件
  • 31.75径节配对锥齿轮小齿轮传动组件
  • 31.75径节配对锥齿轮小齿轮传动组件

  这套锥齿轮传动副,核心解决相交轴之间的旋转动力传递需求,在各类需要变向传动的机械结构中应用广泛,比如小型精密仪表的动力转向模块、轻工设备的进给传动单元、小型动力头的转角输出结构里,都能见到这类径节锥齿轮的身影。不同于常见模数制齿轮,径节规格的锥齿轮多适配英制传动体系的设备,在进口设备国产化替换、老旧仪器维修改造场景中,这类参数匹配的传动件往往是结构修复的核心部件。

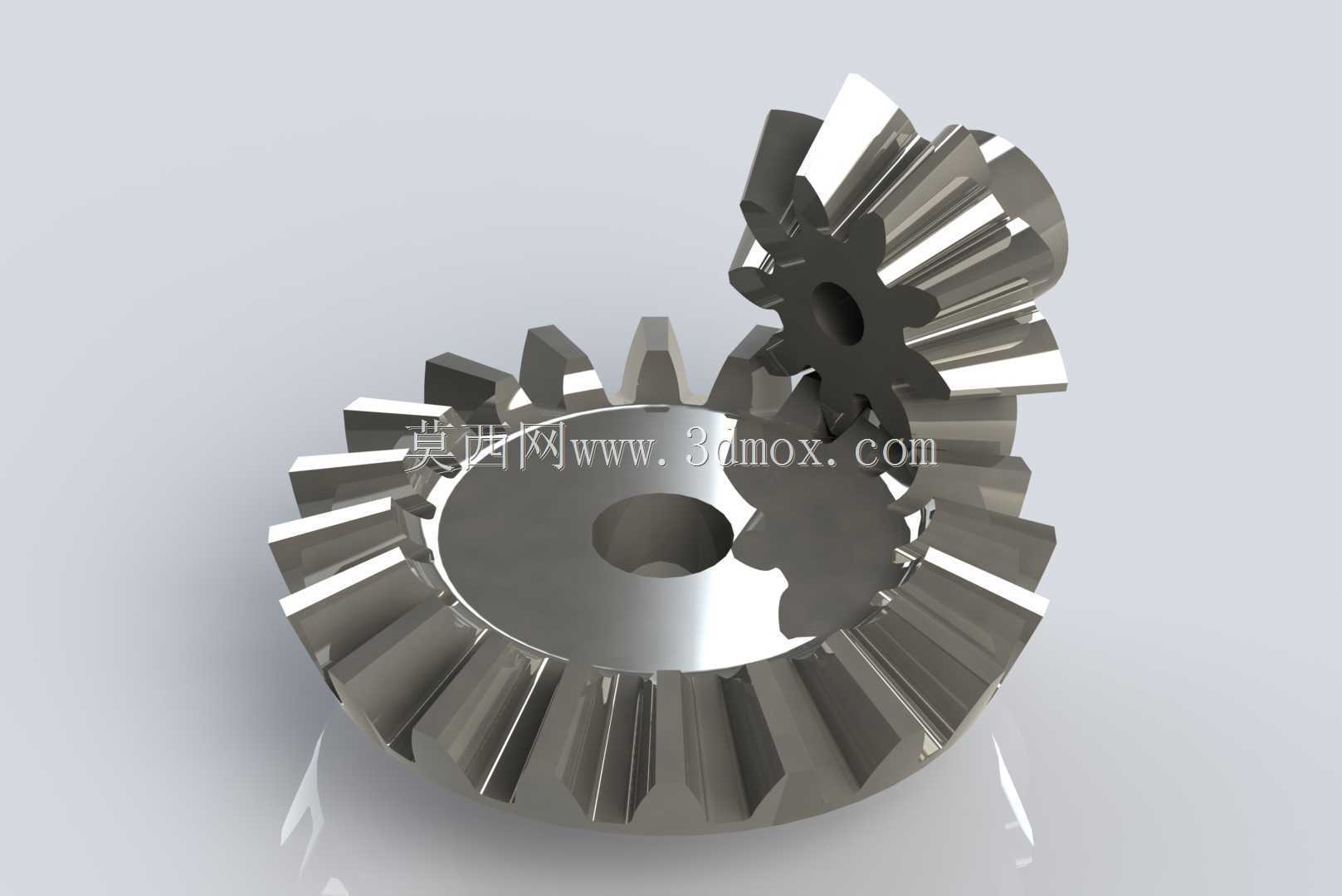

  从实际使用场景来看,这套大小配对的锥齿轮,可实现两相交轴之间的定传动比动力传输,常规安装轴交角为90度,能将水平输入的旋转运动平稳转换为垂直方向输出,或者反过来完成垂直输入到水平输出的转向,在空间受限、无法布置平行轴传动结构的设备内部,这类锥齿轮副可以大幅压缩传动结构的占用空间,让整机布局更紧凑。齿轮的齿廓采用渐开线锥齿形,啮合过程中轮齿是逐步进入啮合再逐步退出,相比直齿圆柱齿轮的突然啮合,传动冲击更小,运行噪音更低,适合中低速、中等载荷的精密传动场景。

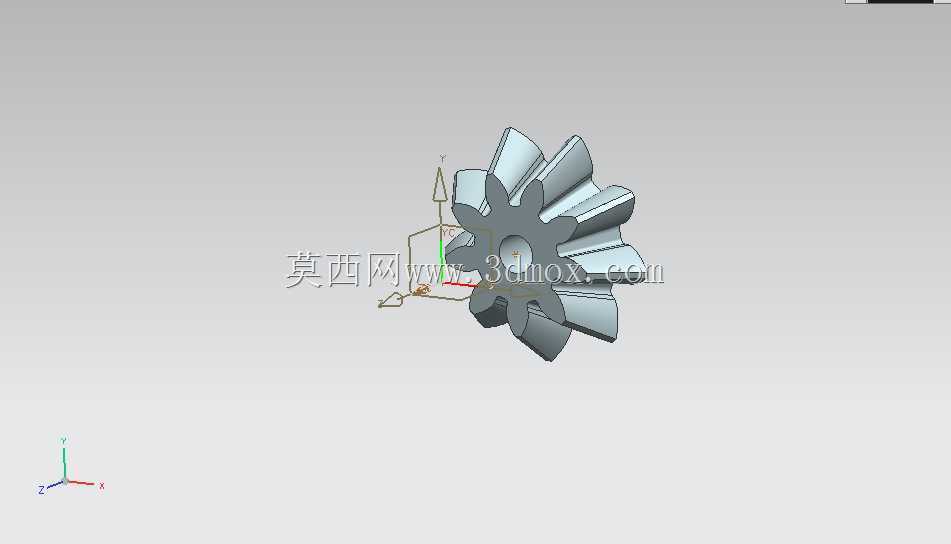

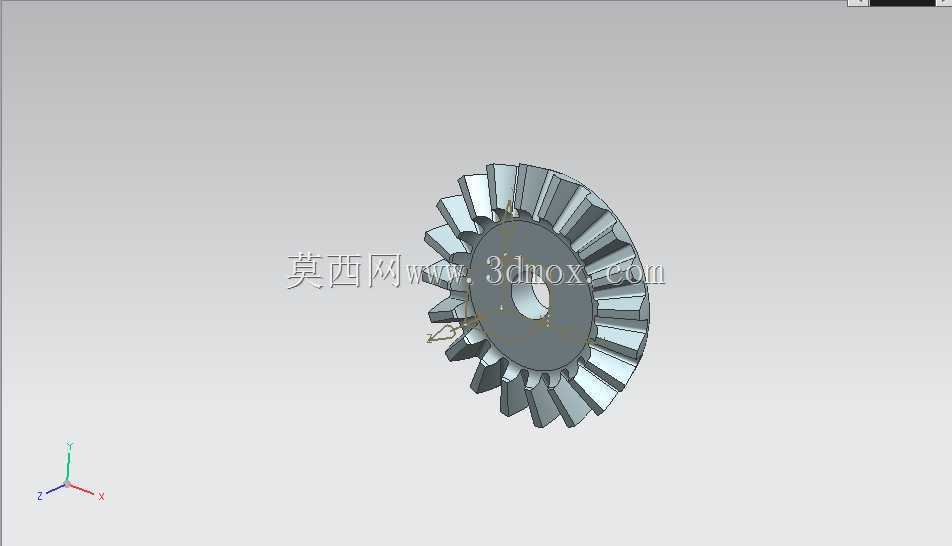

  设计层面,这套锥齿轮严格按照径节31.75的参数匹配齿形,齿部压力角选用20度的通用传动压力角,兼顾齿根强度与啮合重合度,避免小齿轮因为齿数少出现根切问题,小齿轮9齿、大齿轮20齿的齿数配比,既保证了合理的传动比,也让两个齿轮的滑动磨损速率尽量趋近,延长整套传动副的整体使用寿命。齿向参数按照等顶隙收缩齿设计,啮合过程中齿顶与配对齿轮的齿根之间保留均匀间隙,既可以储存润滑脂,也能避免轮齿受热膨胀出现卡滞,同时降低加工时的齿根清根难度,常规滚齿、铣齿工艺即可完成齿部加工,不需要特殊定制刀具。

  从安装边界来看,两个齿轮的中心安装孔均为光滑圆柱孔设计,可通过键连接或者过盈配合与传动轴完成固定,安装时需要严格保证两个齿轮的节锥顶点重合,否则会出现轮齿偏载、局部磨损加剧、传动噪音陡增的问题。齿轮的背锥面加工有定位基准面,装配时可以紧贴轴肩完成轴向定位,不需要额外调整轴向位置就能保证啮合间隙在合理区间,齿侧间隙控制在0.02到0.05毫米之间,既可以补偿加工误差、安装误差,也能在正常润滑条件下避免轮齿咬死。齿轮的整体外形为锥形结构,大端齿顶圆直径与节锥角匹配,安装时两个齿轮的轴线交点必须与节锥顶点重合,周边需要预留至少3毫米的避让空间,避免轮齿转动时与周边结构件发生刮碰。

  实际使用中,这套锥齿轮副可适配油脂润滑或者稀油飞溅润滑工况,齿面经过精加工后粗糙度达到Ra1.6以下,啮合接触面沿齿长、齿高方向均能达到70%以上,传动效率稳定在96%以上,长期运行不会出现明显的传动间隙增大问题。在小型自动化设备的分料机构、精密仪器的进给调节机构、手动调节装置的转角传动结构中,这类配对锥齿轮不需要额外的张紧结构,依靠自身齿形啮合就能保证准确的传动比,不会出现同步带传动的打滑问题,也不会像链传动那样存在运转间隙大、传动精度不足的缺陷,非常适合对传动精度有一定要求、安装空间紧凑的相交轴传动场景。建模过程中完整还原了齿廓的渐开线曲面、齿根过渡圆角、安装孔、定位端面等所有结构细节,可直接用于装配干涉检查、运动仿真验证,也能作为加工出图的基础模型使用,导入各类三维软件后不需要额外修复几何特征,就能直接完成虚拟装配、运动学分析等工作。
