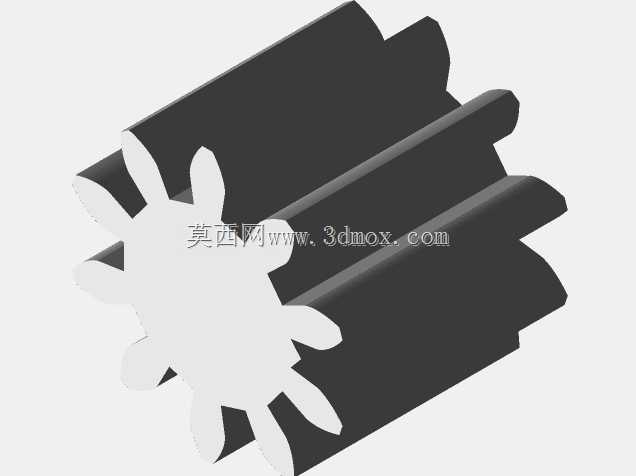

十齿小模数微型精密传动齿轮结构

　　在微型传动机构的设计场景中，这类小齿数的圆柱直齿轮往往承担着紧凑空间内的动力传递职责，常见于小型传感设备的调节机构、微型精密仪器的进给单元、小型玩具的传动链路以及桌面级小型自动化装置的动力传输环节。不同于常规大模数齿轮的设计逻辑，这类小直径齿轮的设计首先要兼顾齿形的强度与啮合顺畅度，十齿的齿数设定避开了根切的临界齿数区间，在不采用变位修正的前提下也能保证齿形的完整度，减少加工过程中的齿根应力集中问题。从结构上看，该齿轮采用直齿圆柱齿形设计，齿向与齿轮轴线平行，装配时无需额外调整轴向啮合角度，对安装座的同轴度公差适配范围更宽，适合批量装配的小型设备生产场景。齿轮的轴向长度经过匹配设计，既保证了啮合时的齿面接触面积足够传递额定扭矩，又不会占用过多的轴向安装空间，适配微型设备内部局促的排布需求。齿顶与齿根的过渡圆角做了优化处理，避免啮合过程中出现齿顶干涉，同时降低齿根位置的应力集中系数，在频繁正反转的传动场景下也能保证足够的疲劳寿命。在实际应用中，这类小齿轮常和同模数的大齿数齿轮配对组成减速级，能在极小的空间内实现较大的减速比，常见于小型传感器的角度调节机构，通过齿轮传动把微型电机的高速低扭矩输出转换为低速高扭矩的调节动作，保证传感元件的角度调整精度。设计这类齿轮时，首先要确定适配的模数参数，4.8毫米的外径对应十齿的结构，模数取值匹配微型传动的常用模数系列，能和市面上常规的同模数标准齿轮直接啮合，无需定制配对齿件，降低设备的整体物料成本。

　　齿轮的中心孔尺寸按照微型传动轴的标准直径设计，孔壁的公差带采用过渡配合选型，装配时既可以通过压装实现和轴的周向固定，也可以根据需求加装紧定螺钉实现可拆卸固定，适配不同的装配维护需求。齿面的粗糙度要求控制在合理区间，既不需要过高的研磨精度增加加工成本，又能保证啮合过程中传动平稳，减少运行过程中的噪音和磨损，适合长期连续运行的小型设备使用。在安装边界上，该齿轮的径向最大尺寸为4.8毫米，轴向长度适配微型传动腔的内部空间，装配时只需要保证配对齿轮的中心距在设计公差范围内，即可实现顺畅啮合，不需要复杂的调整工序，适合自动化生产线的快速装配。在传感设备的应用场景中，这类齿轮往往承担着信号触发部件的传动职责，比如在位置传感装置中，

　　通过齿轮传动把被测部件的直线位移或者角位移传递到传感元件端，保证位移传递的精度，避免传动间隙带来的测量误差，因此设计时严格控制了齿厚公差，把啮合侧隙控制在极小的范围内，减少回程误差对传感精度的影响。不同于塑料材质的微型齿轮，该结构的齿形厚度经过强度校核，能传递足够的扭矩，不会在频繁启停的工况下出现断齿问题，同时金属材质的结构具备更好的温度适应性，在设备内部电路板发热的环境下也不会出现形变导致的啮合卡滞问题。在建模过程中，齿形的生成严格按照渐开线齿廓的参数方程绘制，保证每个齿的齿形精度一致，啮合时的接触线均匀分布在齿面上，避免局部应力过大导致的齿面磨损。齿轮两端的端面做了倒角处理，装配时可以顺畅导入安装座的轴承位或者轴端，

　　不会出现锐边刮伤配合件的问题，也减少了装配过程中毛刺的产生。对于需要做轻量化设计的场景，该齿轮的基体部分可以根据需求做中心减重孔设计，但考虑到本身尺寸极小，实心结构的重量也完全满足微型设备的重量控制要求，同时实心结构具备更好的整体刚性，在冲击负载下也不会出现形变。在实际选型替换时，只需要确认模数、齿数、安装孔直径以及轴向长度这几个核心参数，即可直接替换同规格的齿轮部件，不需要对原有传动结构做改动，降低设备维护的配件成本。这类小齿轮虽然结构简单，但却是微型传动链路中不可或缺的基础零件，其设计精度直接影响整个传动系统的运行平稳性和使用寿命，因此在建模过程中对每个齿的分度圆、齿顶圆、齿根圆参数都做了精确校验，保证和实际加工参数完全一致，方便后续的工程图导出和加工编程。
