树莓派B+阳极氧化铝防护外壳结构设计

　　这款嵌入式单板计算机的铝制防护外壳，主要面向工业现场嵌入式部署、实验室测试台架搭建、小型边缘计算节点集成这类对硬件防护有明确要求的应用场景，区别于消费级的塑料装饰壳，这款壳体从结构设计阶段就优先考虑工业环境下的抗干扰、散热与安装适配需求。实际使用中，单板计算机部署在工业现场时，往往会面临车间粉尘飘落、线缆拉扯触碰、周边电磁干扰、长时间运行积热等问题，普通塑料壳体无法提供电磁屏蔽效能，也难以在持续温升环境下保持结构稳定性，而这款铝制外壳通过金属本体的导通特性，可配合安装点位的接地处理形成基础电磁屏蔽层，减少周边伺服设备、变频模块对单板运行的信号干扰，同时金属材质的热传导效率远高于塑料，

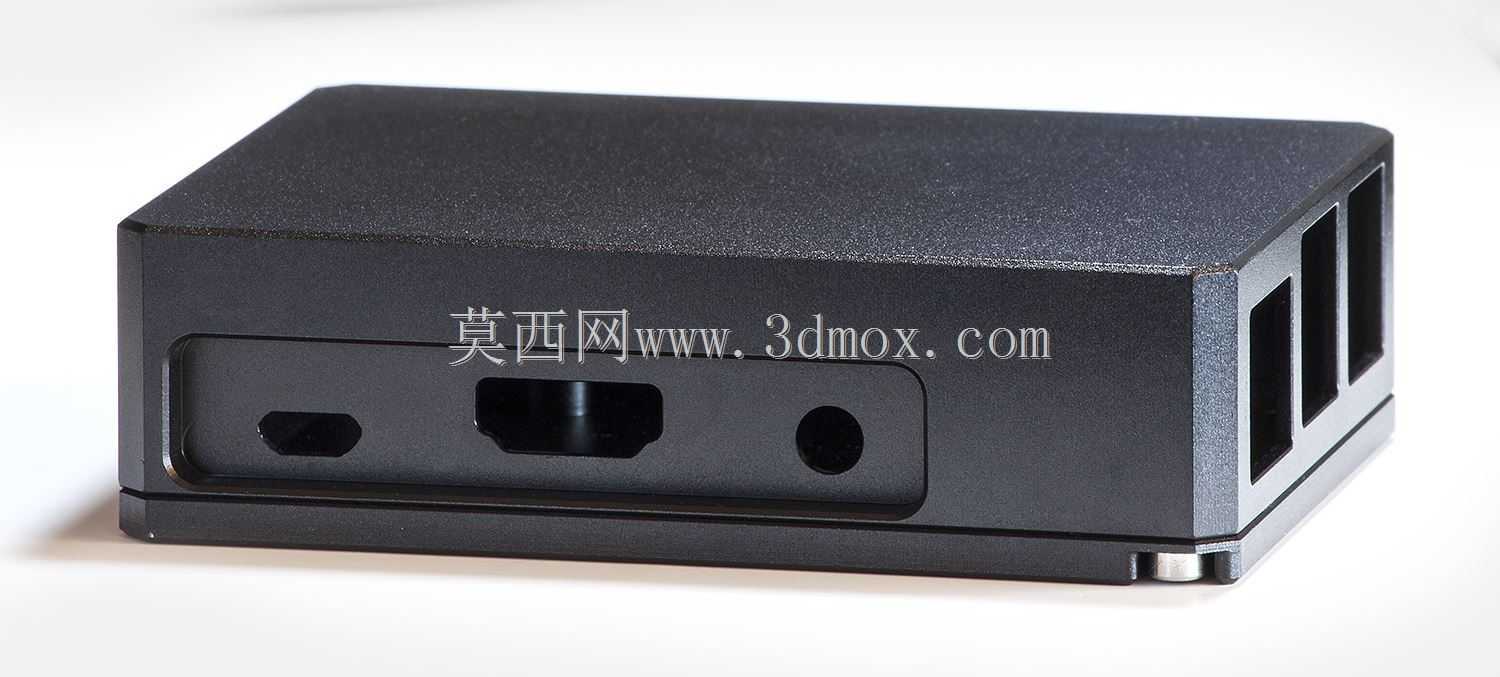

　　可将单板核心芯片运行产生的热量通过壳体表面快速散出，降低高温宕机的概率。从功能特性来看，壳体采用上下分体式拼接结构，上盖为黑色阳极氧化处理的铝板，下壳体为拉丝原色铝型材折弯成型，拼接位置通过内六角螺丝锁紧固定，无需额外卡扣结构，反复拆装也不会出现连接位磨损松垮的问题。壳体侧面预留的开孔完全匹配树莓派B+的外接接口位置，长条形开槽对应SD卡插拔位，圆形开孔分别对应USB接口、HDMI接口、音频接口与电源输入口，开孔边缘做了去毛刺倒角处理，不会在插拔外接接头时刮伤线材外被，也不会出现接口对位偏差导致接头无法插到底的问题。设计过程中跳过了实体模型反复打样的迭代阶段，直接基于单板的实际安装孔位、接口凸台高度、板载元件突出尺寸做结构适配，

　　所有安装柱的高度都经过公差核算，确保上盖锁紧后不会压到板载的电容、排针等突出元件，同时壳体内部预留的间隙可以兼容常规厚度的散热片安装，不会因为加装散热片导致上盖无法合紧。外形尺寸上严格贴合树莓派B+的板卡轮廓，长宽方向仅比板卡单边多出3mm的壁厚余量，不会额外占用安装空间，壳体底部预留的四个安装沉孔，既可以配合铜柱将板卡固定在壳体内，也可以从外部穿入螺丝将整个壳体固定在设备内壁、DIN导轨转接板或者测试台架面板上，安装边界适配工业场景常见的35mm导轨安装、面板螺丝固定、支架堆叠安装等多种方式，不需要额外做转接件改造。壳体的阳极氧化层不仅提升了表面耐磨性能，避免日常拆装、挪动过程中表面出现划痕，

　　也能在潮湿的车间环境下减缓铝基材的氧化速度，延长壳体的使用寿命，上下壳体拼接处的贴合面做了平面度处理，锁紧后缝隙均匀，可阻挡大部分粒径的粉尘进入壳体内部落在板卡上，减少积尘导致的接触不良、短路等隐患。不同于市面上常见的通用型铝壳需要用户自行开孔打磨，这款壳体的所有开孔位置、安装柱位置都做了精准对位，拿到后可以直接将板卡装入锁紧，不需要二次加工，对于需要快速搭建嵌入式测试节点、小批量部署边缘采集设备的开发者来说，能够省去壳体适配加工的时间，直接完成硬件的防护组装。
