下肢运动功能障碍步态训练康复装置

　　这款步态训练装置主要面向存在下肢运动功能障碍的患者群体，适配康复科、专科康复中心、社区康复站点等场景的日常训练需求，核心作用是为无法独立完成稳定行走的患者提供可控的步态训练支撑，帮助患者在安全防护下重复完成行走动作，逐步重建下肢运动控制能力、肌肉记忆与关节活动度，避免长期卧床或行动受限带来的肌肉萎缩、关节粘连等并发症。

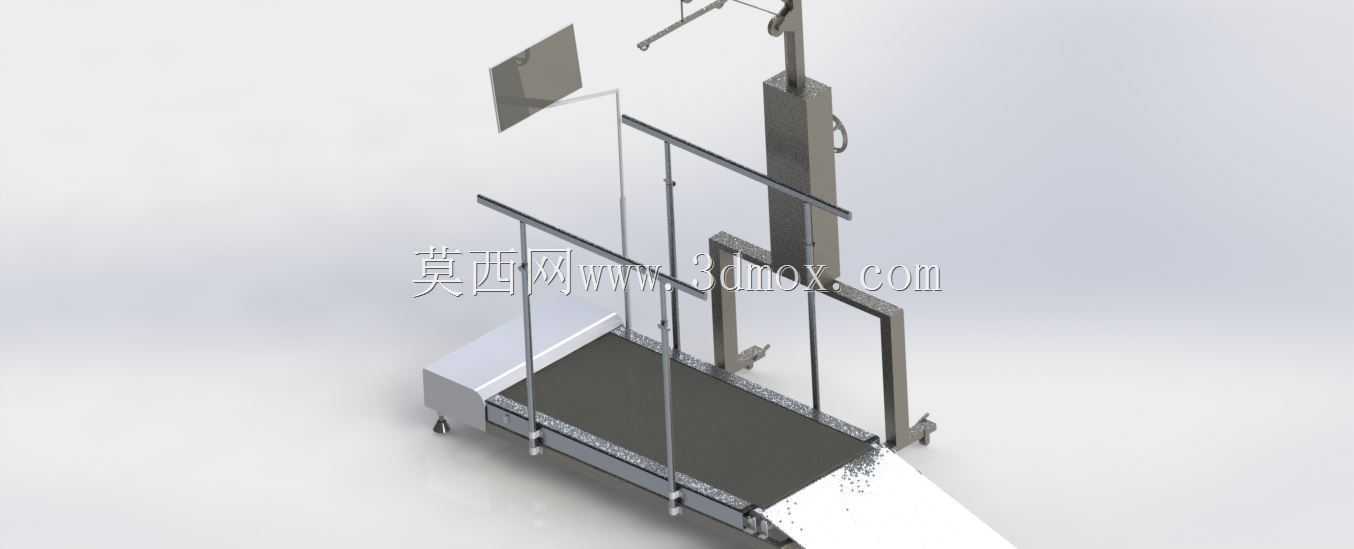

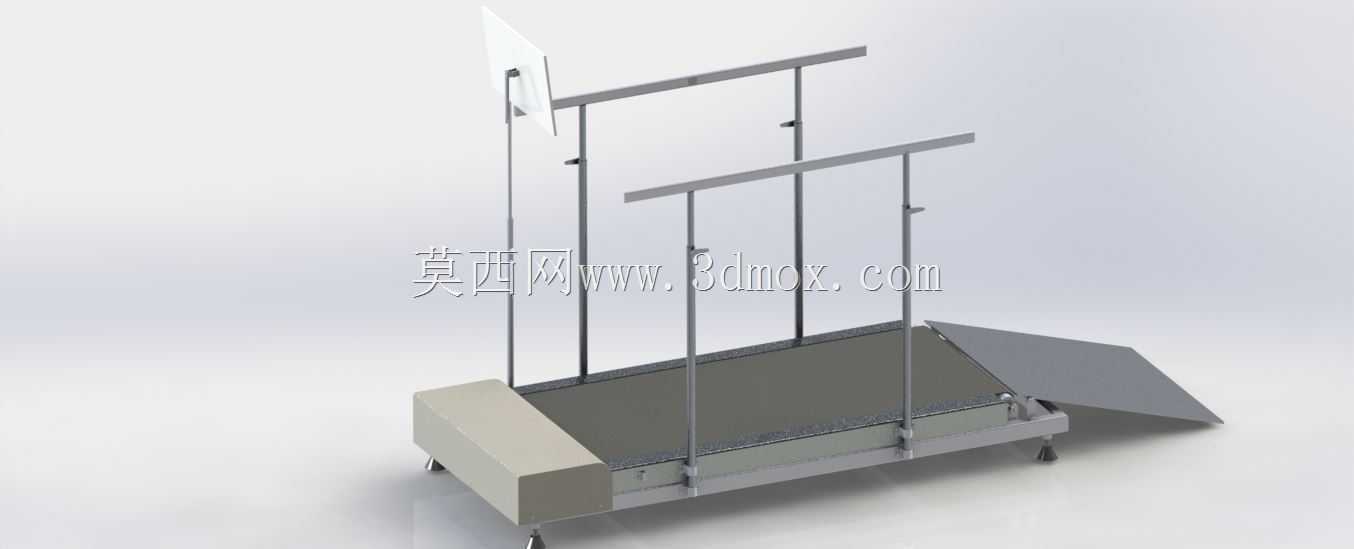

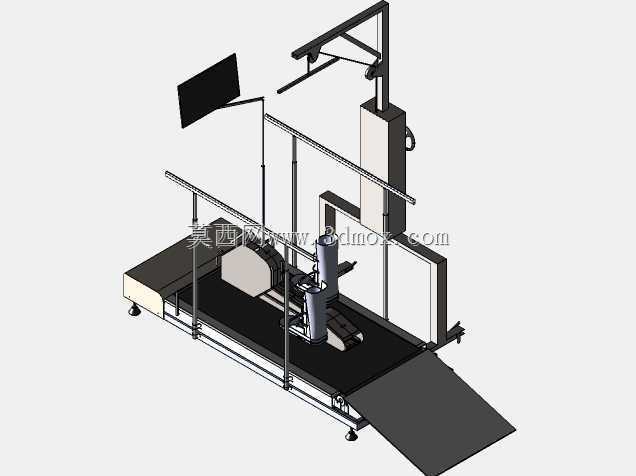

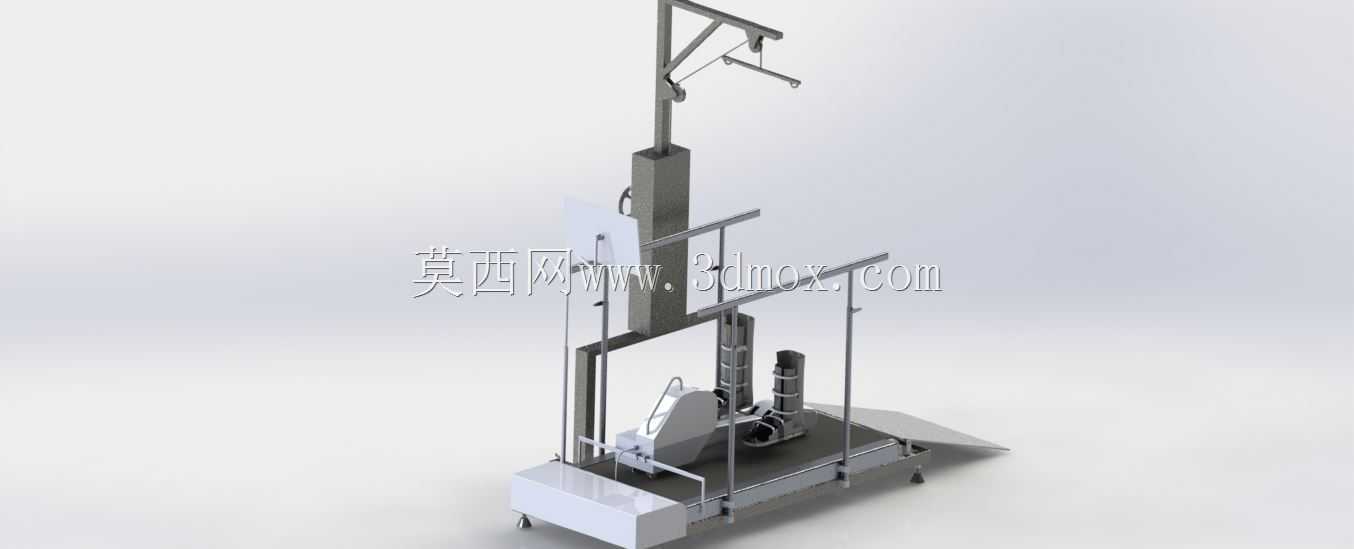

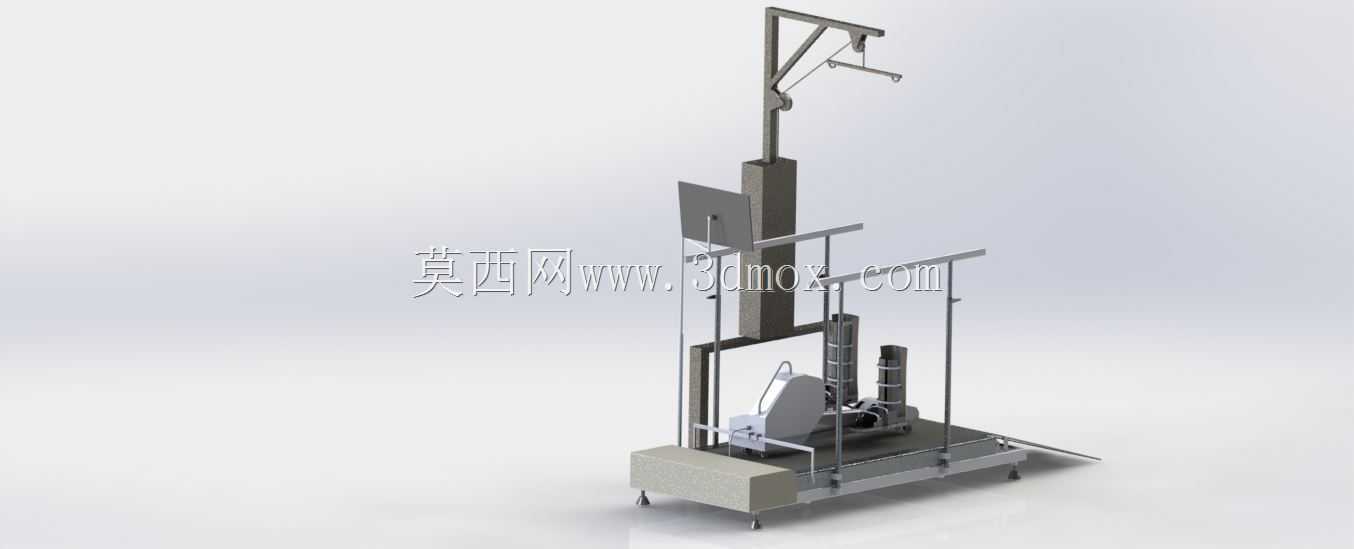

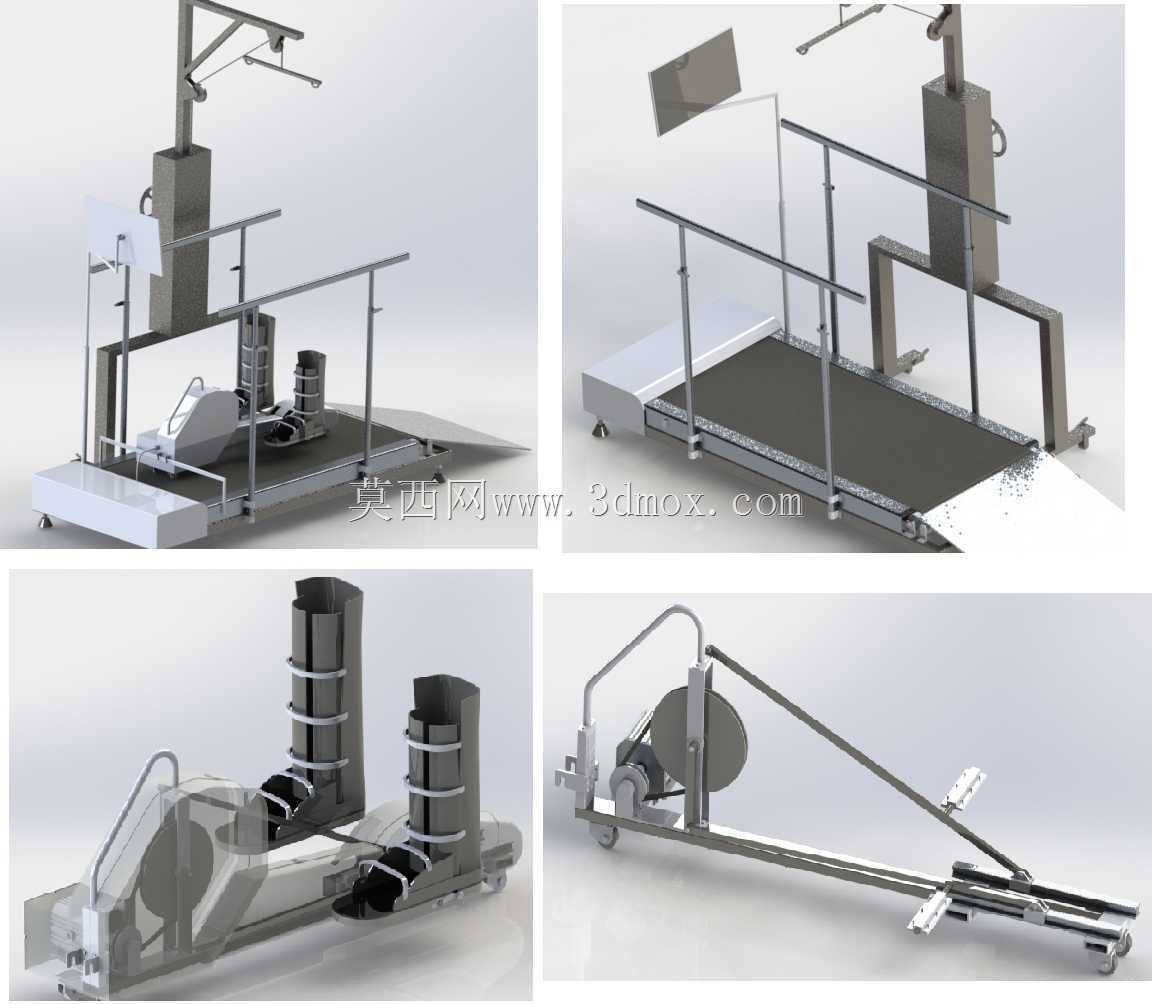

　　从功能设计逻辑来看，整套装置采用跑台式行走承载面作为核心训练区域，前端设置倾斜过渡坡道，方便行动不便的患者借助辅助工具或陪护人员扶持登上训练平台，无需跨越较高的平台门槛，适配下肢抬升能力不足的患者使用需求。跑台两侧设置多组高度可调的立式防护栏架，栏架沿训练行走方向通长布置，患者训练过程中可随时扶持栏架保持身体平衡，栏架的高度调节区间覆盖不同身高、不同损伤程度患者的扶持需求，从坐立位辅助支撑到站立位行走扶持的高度区间均有覆盖。

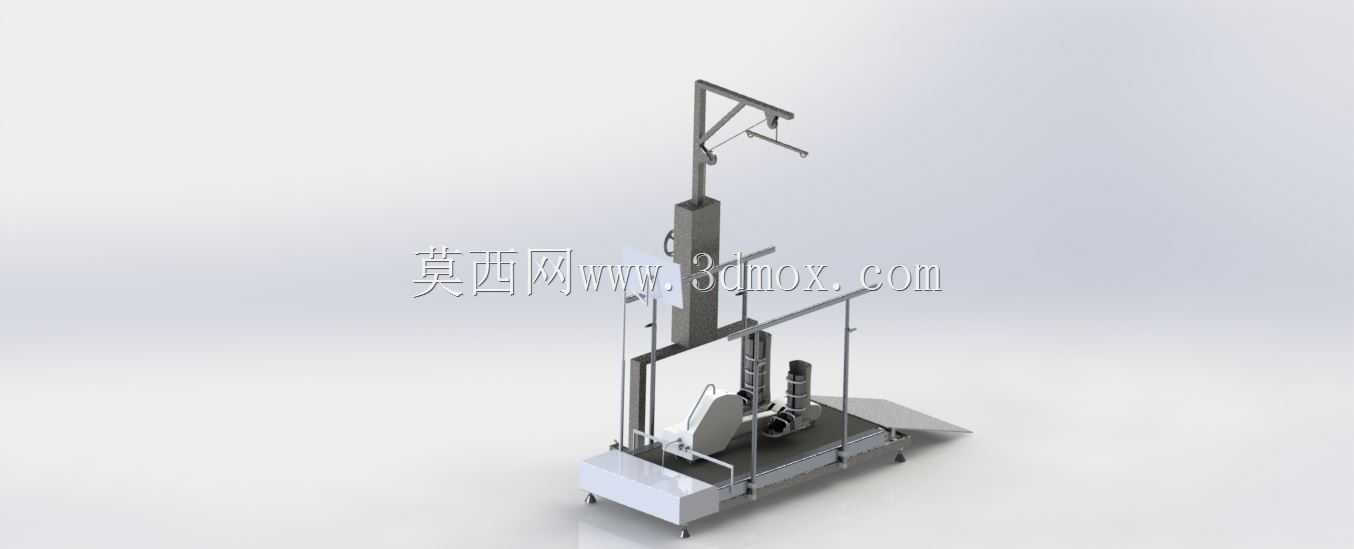

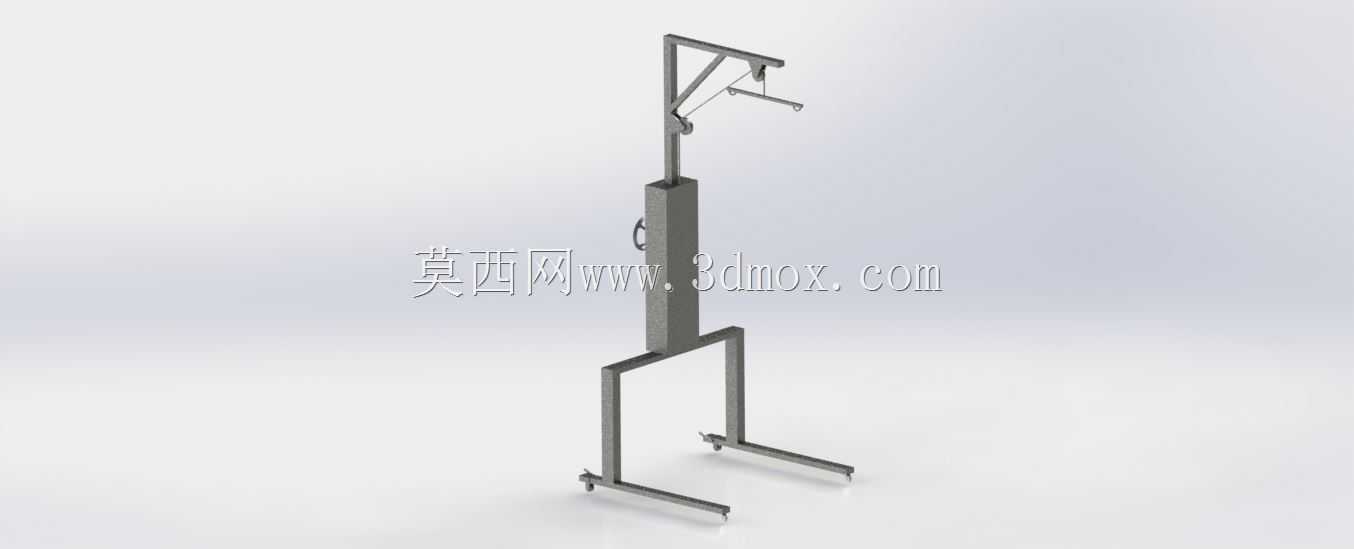

　　装置后侧集成了悬吊减重支撑结构，通过顶部横向悬臂搭配悬吊绑带组件，可根据患者的体重、下肢承重能力调整悬吊支撑力，分担患者下肢承受的身体重量，让下肢肌力不足的患者也能在低负重状态下完成完整的步态周期动作，避免训练过程中下肢关节承受过大载荷造成二次损伤。悬臂的横向伸出长度、纵向高度均可调节，适配不同身高、不同步幅的患者训练时的悬吊位置需求，保证悬吊力始终垂直向上作用于患者躯干，不会产生额外的侧向拉扯力影响患者正常步态姿态。

　　装置侧方集成了可调节角度与位置的显示终端支架，终端屏幕可根据训练师或患者的观察需求调整俯仰角度、水平位置，训练过程中可实时显示步频、步幅、训练时长、负重比例等训练参数，方便训练师及时调整训练方案，也能让患者直观看到自身训练状态，提升训练配合度。跑台的运行速度可在低速区间内无级调节，从适配早期康复患者的极慢行走速度到后期接近正常行走的步速均可覆盖，跑台表面采用防滑高摩擦材质，避免患者训练过程中脚底打滑，跑台边缘设置凸起的限位边，防止患者行走过程中脚部偏离跑台区域发生危险。

　　整套装置的底部设置可调式支撑脚，可根据安装地面的平整度调整各支撑脚的高度，保证整套设备放置后处于水平稳定状态，不会在训练过程中出现晃动、偏移。设备整体的安装边界预留了足够的操作空间，后侧的悬吊立柱与悬臂收回状态下不会超出设备主体占地范围，侧方的显示终端支架可在闲置时旋转收拢至设备侧方，减少设备的非使用状态占地空间，适配不同面积的康复训练场地摆放需求。

　　在结构设计层面，整套装置的主体框架采用标准化工业铝型材搭配钣金连接件搭建，兼顾结构强度与装配便捷性，各调节部位均采用快锁式调节结构，训练师无需额外工具即可快速完成护栏高度、悬吊位置、屏幕角度、跑台速度等参数的调整，缩短不同患者训练切换的准备时间。悬吊组件内置力值反馈结构，可实时监测悬吊支撑力的数值，当支撑力出现异常波动时可及时触发保护机制，停止跑台运行，保障患者训练安全。跑台的传动结构做了低噪设计，运行过程中不会产生过大的噪音，避免影响康复训练环境的舒适度。

　　针对不同康复阶段的患者使用需求，装置的训练模式可做针对性调整：早期康复阶段患者下肢肌力不足时，可调高悬吊减重比例，降低跑台运行速度，配合护栏的高位支撑，让患者在最小负重下完成简单的踏步动作；中期康复阶段可逐步降低悬吊支撑力，适当提升跑台速度，引导患者完成完整的步态摆动、支撑动作；后期康复阶段可撤除悬吊绑带，让患者借助护栏扶持完成接近正常步速的行走训练，逐步过渡到独立行走状态。整套装置的结构设计充分考虑了康复训练的实际使用流程，从患者上下设备的便利性、训练过程中的安全性、参数调节的便捷性到不同训练阶段的适配性都做了对应设计，能够覆盖下肢运动功能障碍患者从早期床边康复后期到行走能力恢复全周期的步态训练需求。
