奥迪RS5车型金属车尾标识立体结构

　　这款立体标识是适配性能车型车尾装配的字标组件，整体采用分体嵌合式结构设计，左侧红色方块区域为品牌性能序列的视觉识别区，右侧镀铬质感的RS5字符为核心标识内容，底部设置一体化的黑色安装基座，基座边缘做了微小的倒角处理，避免装配时刮伤车身漆面。从实际装车场景来看，这类字标主要应用在乘用车后备箱盖、前翼子板等外饰覆盖件位置，承担车型版本识别、品牌性能属性传递的作用，日常使用中需要耐受户外高低温变化、洗车高压水流冲击、紫外线长期照射等复杂工况，因此结构设计上充分考虑了不同材质的结合强度。设计过程中首先确定了字符的曲面弧度，所有字符的外轮廓并非平面结构，而是带有轻微的外凸弧面，弧面曲率与对应安装位置的车身曲面曲率保持匹配，

　　避免装配后出现边缘翘边、贴合缝隙不均的问题。左侧红色标识块采用嵌入式结构与黑色基座连接，红色块的边缘做了0.3mm的凸台限位，装配时凸台卡入基座对应的凹槽内，配合背胶即可实现牢固固定，不需要额外设置卡扣结构，减少零件数量的同时也降低了装配复杂度。字符部分的壁厚控制在1.2mm-1.8mm之间，既保证了金属质感的立体视觉效果，也不会因为壁厚过大导致整体重量超标，增加背胶的负载压力。安装边界方面，整个标识的总长度控制在120mm左右，高度为22mm，基座厚度为3mm，字符凸起高度为2mm，这个尺寸比例既保证了标识在车身上的视觉辨识度，也不会因为尺寸过大破坏车身外饰的整体设计协调性。基座背面设计有整面的背胶粘贴区域，没有设置突出的定位柱，

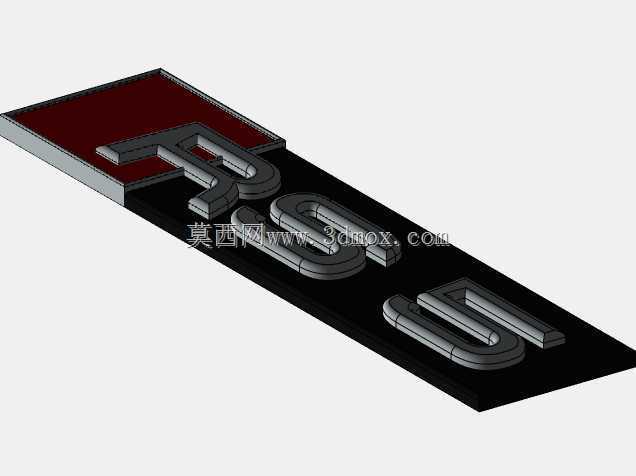

　　适配不同年款车型的安装位公差，粘贴前只需要清理车身对应位置的油污与蜡层，即可实现牢固粘接，常温下粘接24小时后即可达到最大粘接强度，能够承受120km/h时速下的气流冲击不会脱落。细节处理上，所有字符的边角都做了R0.2mm的圆角处理，没有尖锐的棱角，一方面是避免生产过程中出现应力集中导致的镀铬层开裂问题，另一方面也防止日常擦拭车辆时划伤手部。红色标识块的表面采用哑光质感处理，与镀铬字符的亮面质感形成视觉对比，即使在强光照射下也能清晰区分标识的两个功能区域，不会因为反光导致标识识别度下降。从结构建模的角度来看，这款标识的建模过程需要重点处理不同零件的配合公差，红色块与基座的配合间隙控制在0.1mm以内，

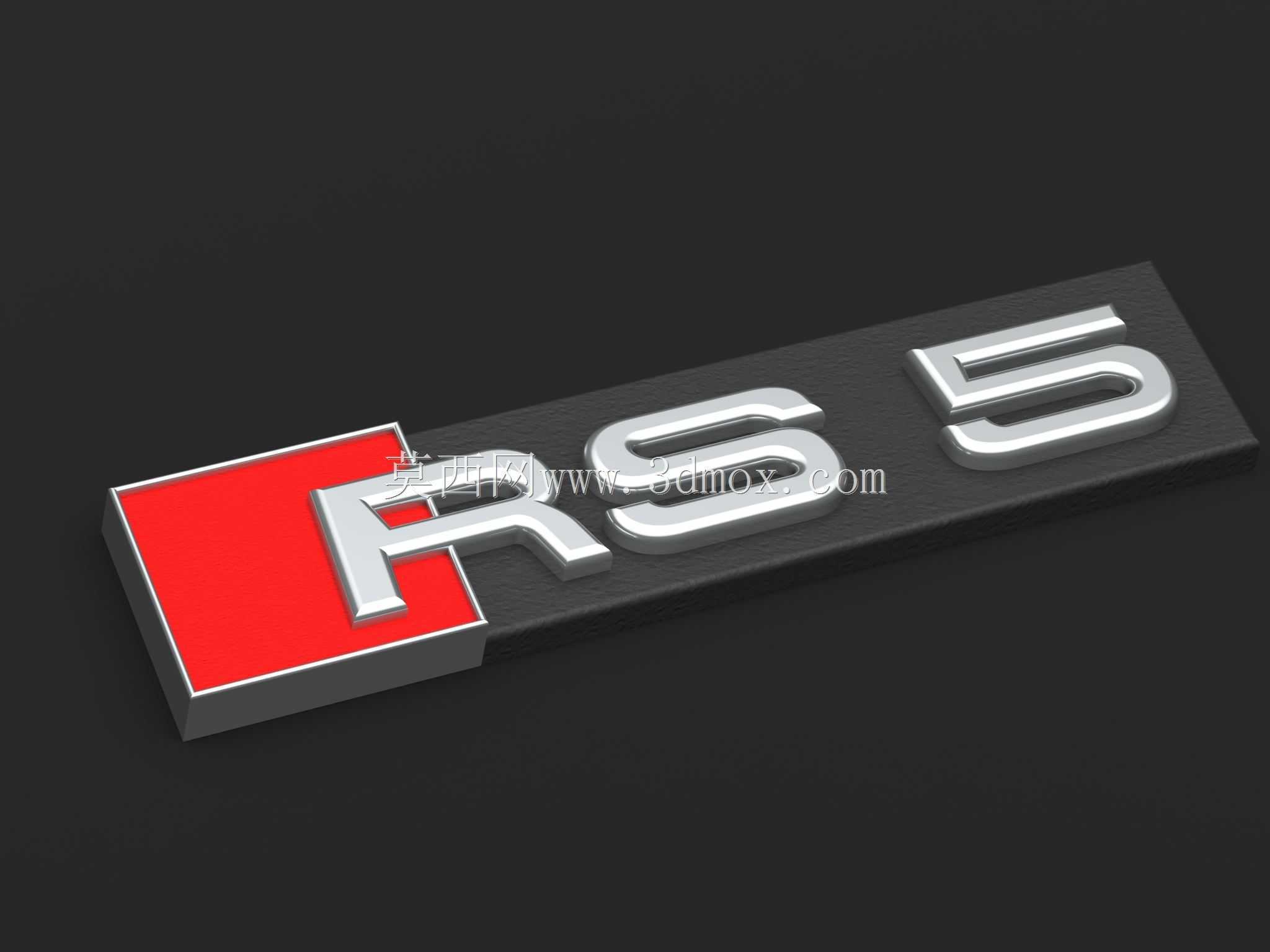

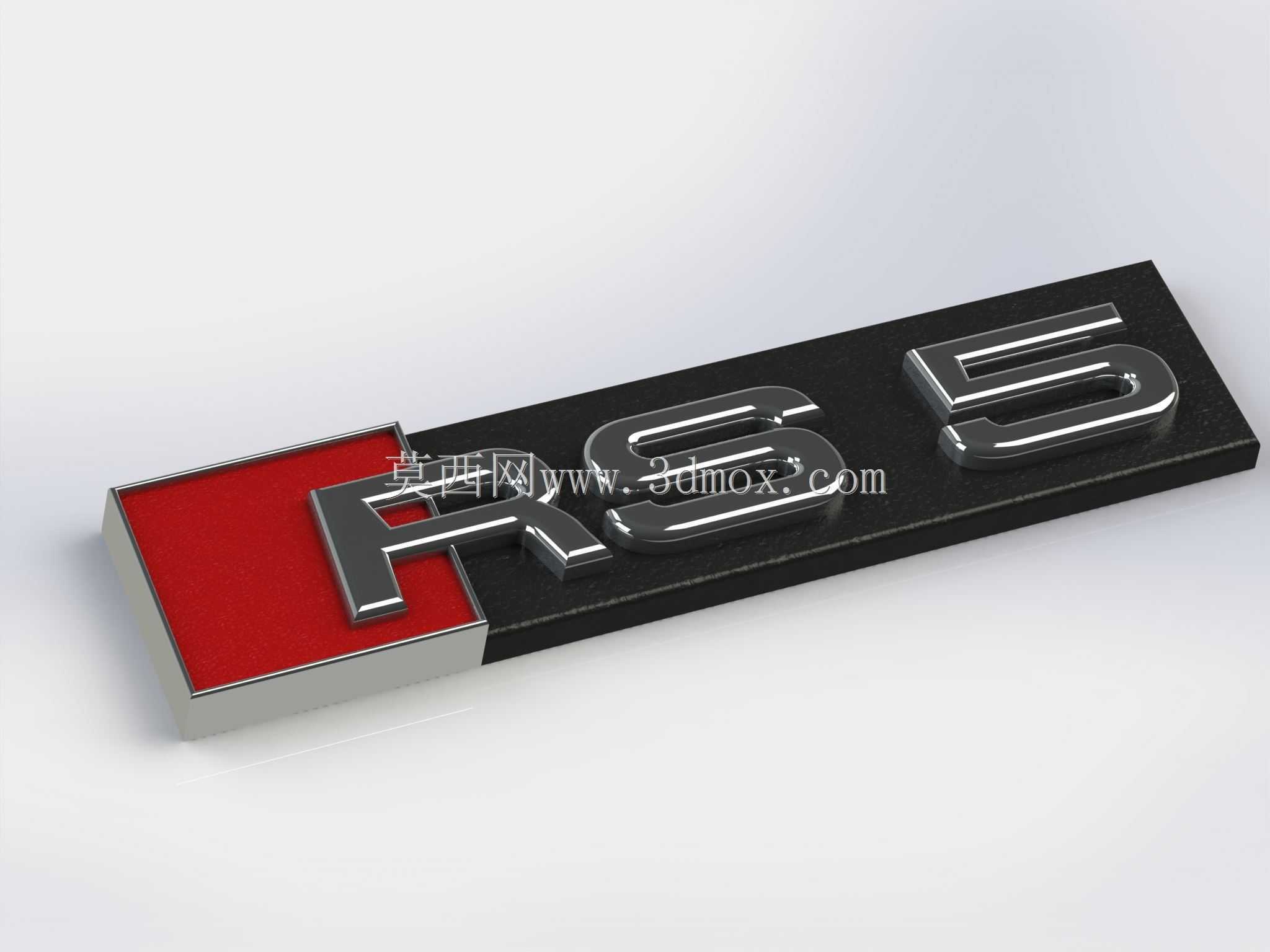

　　字符与基座的连接位置做了微小的圆角过渡，避免连接处出现应力集中，在做渲染验证时可以直观看到不同表面处理方式带来的质感差异，为后续的实物生产提供准确的结构参考。这类车标结构在设计时还需要考虑维修更换的便利性，整标采用背胶固定的方式，拆卸时只需要使用专用的塑料撬板沿边缘缓慢撬动即可取下，不会损伤车身漆面，更换新标识时也不需要对安装位做额外处理，降低售后维护的成本。
