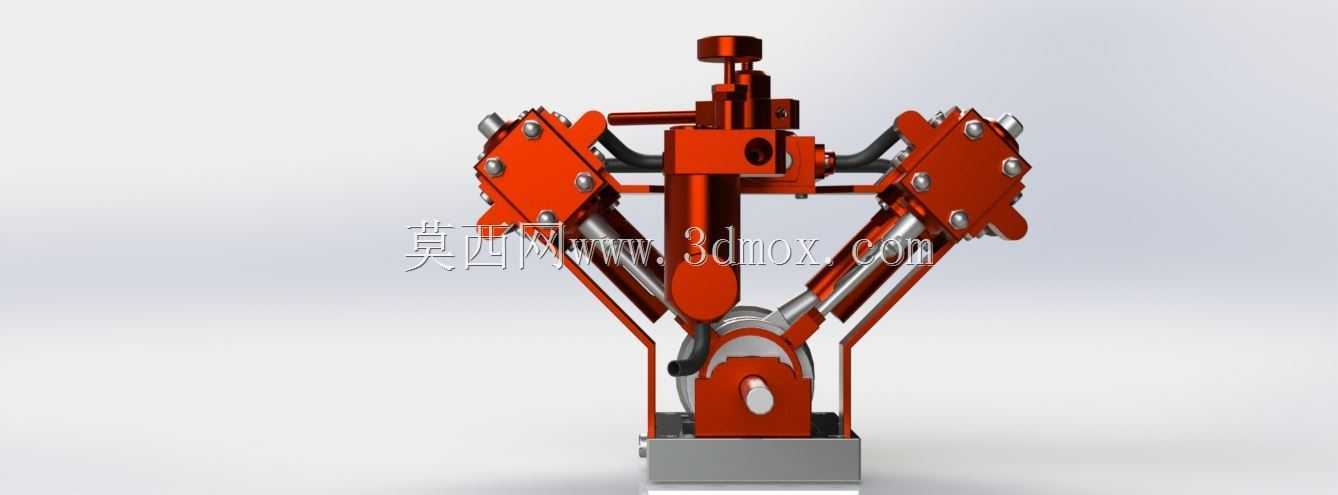

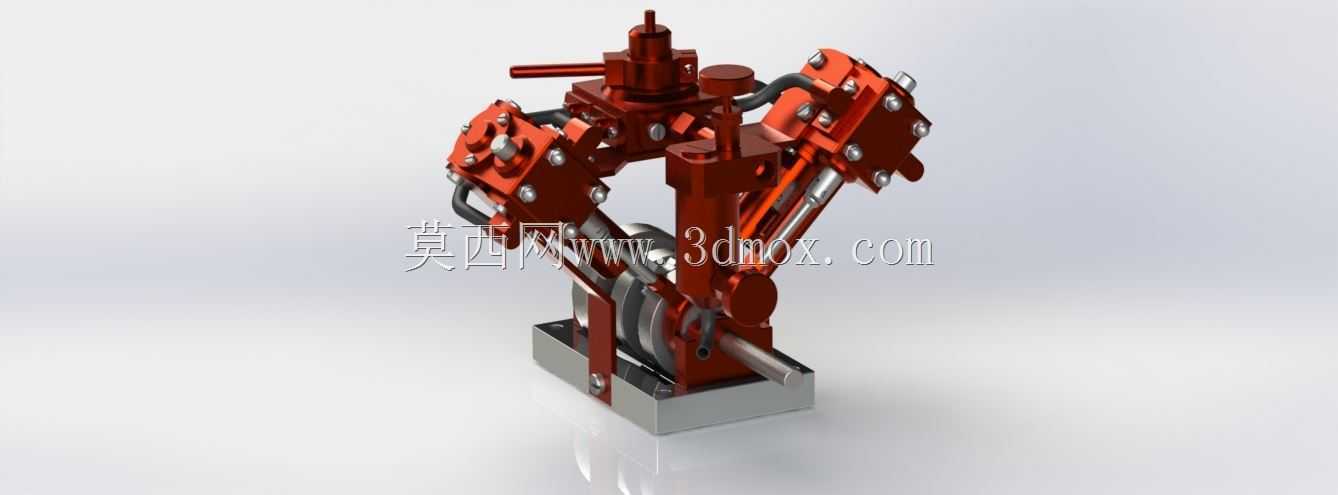

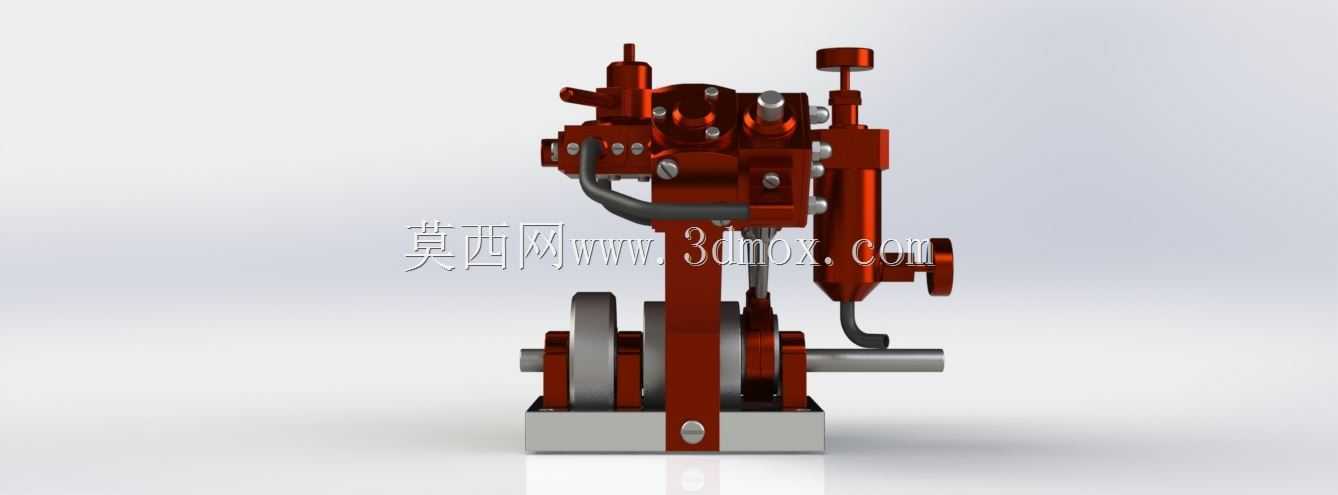

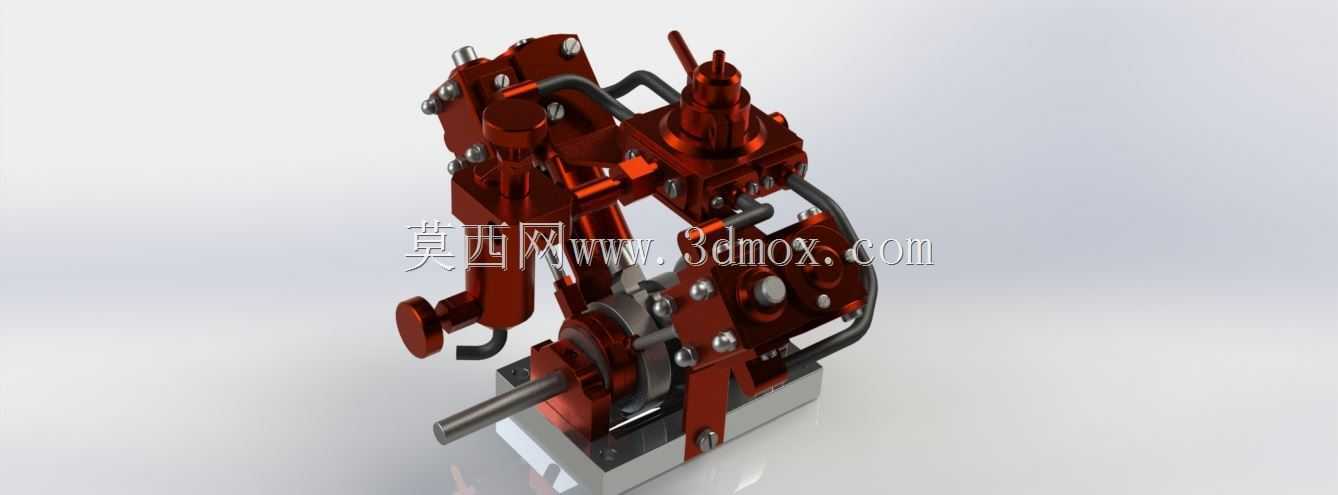

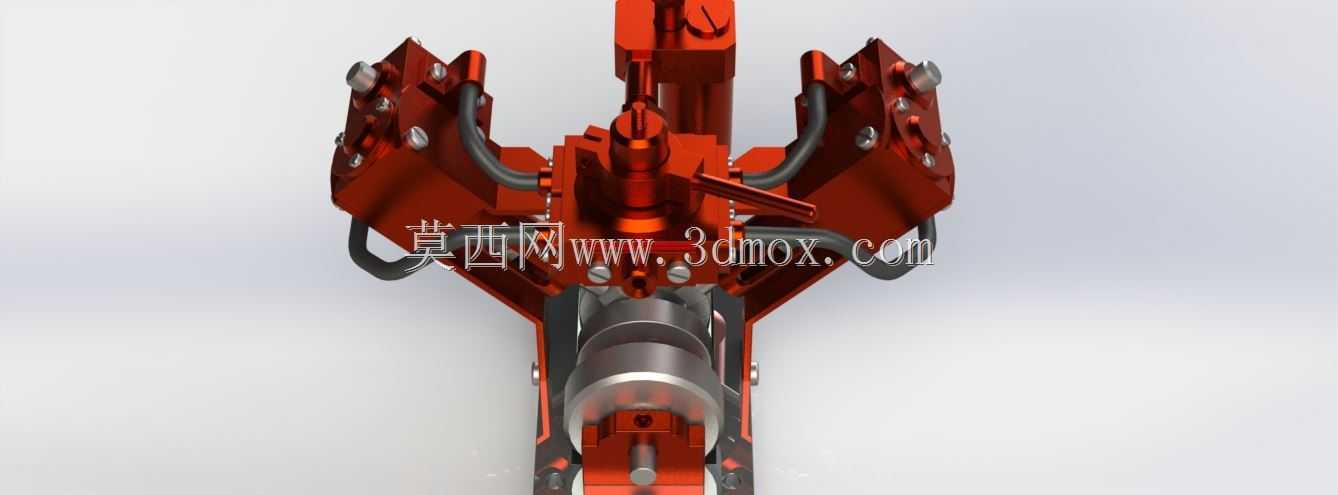

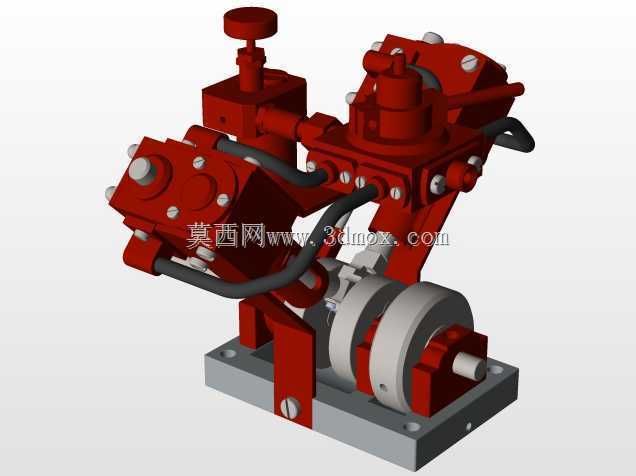

双缸往复式蒸汽动力装置结构设计

　　这款双缸往复式蒸汽动力结构，在小型动力演示、教学实训场景中有着极高的适配性，不少职业院校的机械原理课堂、科创赛事的动力单元选型，都会参考这类结构的传动逻辑做二次开发。从实际用途来看，它通过蒸汽压差推动活塞做往复直线运动，再经曲柄滑块机构将直线运动转化为旋转动力输出，可直接连接小型发电机、传动带轮等负载，完成热能到机械能的转换，也能作为复古动力装置的核心结构，适配小型船舶模型、老式机车模型的动力需求。

　　从功能特性上看，双缸布局相比单缸结构，动力输出的平顺性有明显提升，两个缸体的曲柄相位呈90度布置，能有效规避单缸结构在上止点、下止点的死点问题，启动时无需额外盘车即可顺利带载启动，运行过程中扭矩波动更小，不会出现单缸结构常见的间歇性顿挫。缸体部分采用集成式阀组设计，进排气通道直接铸在缸体侧壁，减少了外接管路的连接点，降低了蒸汽泄漏的风险，同时阀组的配气相位与活塞行程精准匹配，能保证蒸汽在缸内充分膨胀做功，减少余隙容积带来的能量损耗。

　　设计思路上，整个结构优先考虑了装配工艺性与运行可靠性，所有运动副都预留了合理的配合间隙，活塞与缸壁之间的密封槽尺寸经过反复校核，既能保证密封件安装后不会出现卡滞，又能减少高压蒸汽的泄漏量。曲轴部分采用整体式加工结构，两个曲柄销的位置度公差控制在0.02mm以内，保证两个活塞的运动时序完全符合设计要求，不会出现运动干涉。支撑端采用双轴承定位，能承受曲轴旋转时产生的径向力与轴向窜动，长时间运行也不会出现轴端晃动的问题。外露的管路采用硬质金属弯管成型，走向完全避开运动部件的运动范围，同时做了圆弧过渡处理，减少蒸汽在管路内的流动阻力。

　　外形尺寸与安装边界方面，整个装置的底座采用矩形安装板设计，四个角预留了标准安装孔位，可直接固定在实验台架或者设备基座上，安装孔的孔距符合小型动力装置的通用安装规范，无需额外做转接板即可完成装配。整体结构的横向、纵向、高度尺寸都控制在小型实验装置的常规范围内，不会占用过多台架空间，动力输出轴的中心高与常规小型负载的输入轴中心高匹配，连接联轴器时无需额外调整高度差。缸体部分的外表面做了平整化设计，没有突出的尖锐结构，日常拆装维护时不会出现磕碰问题，进汽口、排汽口的接口位置设置在装置的后侧，连接蒸汽管路时不会与前端的输出轴、操作区域产生干涉，管路排布更加规整。

　　从结构细节来看，连杆大头采用剖分式设计，方便与曲轴的装配，连杆小头通过活塞销与活塞连接，配合处设置了润滑槽，可定期加注润滑脂减少运动磨损。飞轮设置在输出轴的末端，能进一步储存旋转动能，平滑动力输出的波动，即使蒸汽压力出现小幅波动，飞轮的惯量也能保证输出转速保持在稳定区间。整个装置的所有紧固件都采用标准件，日常维护更换时无需定制特殊配件，降低了后期的运维成本，各部件的拆装顺序经过优化，单独更换密封件、易损件时无需完全拆解整个装置，大幅提升了维护效率。
