三叶配重式指尖旋转解压把玩件结构

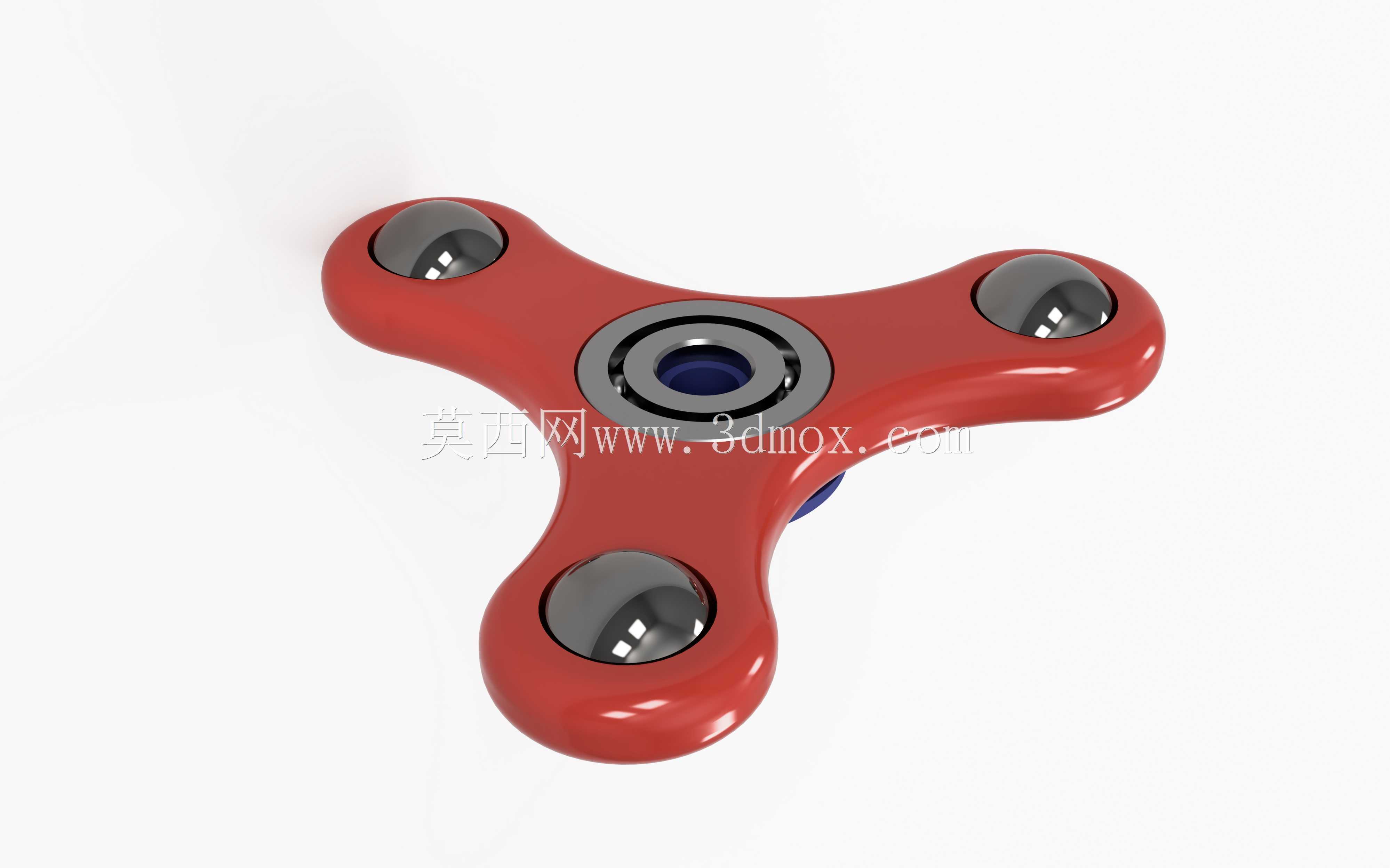

　　这款三叶式指尖旋转把玩件，核心功能是依托中心轴承的低摩擦转动特性，实现单指支撑下的长时间稳定旋转，日常多用于手部动作代偿、注意力分散场景下的解压使用，在办公间隙、长时间思考的场景中，能通过指尖的细微施力维持转动，帮助使用者舒缓紧绷状态，也可作为手部精细动作训练的辅助小物件，适配不同年龄段的把玩需求。从结构设计逻辑来看，整体采用中心对称的三叶布局，这种布局的核心考量是旋转过程中的动平衡校准，三个叶片沿中心轴承的回转中心呈120度均匀分布，每个叶片末端嵌入的金属配重块，一方面是通过增加端部转动惯量来延长单次旋转的持续时长，另一方面金属配重的高密度特性，能让整体转动惯量分布更贴合回转中心的径向平衡要求，避免旋转过程中出现偏摆、抖动的问题。中心位置的轴承是整个结构的核心功能件，采用标准深沟球轴承结构，内圈与手指接触的位置做了圆弧过渡的平面设计，既保证指尖按压时的接触贴合度，避免施力偏移导致轴承内圈偏载，也能让手指支撑的受力均匀分布在轴承内圈端面，减少转动过程中的摩擦阻力。叶片主体采用流线型的弧面过渡设计，从中心轴承座位置向末端配重处平滑收窄，边缘全部做R角倒圆处理，没有尖锐棱角，既避免把玩过程中剐蹭手部，也能减少旋转过程中的空气阻力，降低风阻带来的动能损耗。从建模的尺寸边界来看，整体回转直径控制在75mm左右，中心轴承座的直径为20mm，适配标准608轴承的安装尺寸，轴承与叶片主体的安装位采用过盈配合设计，安装槽的深度与轴承厚度匹配，

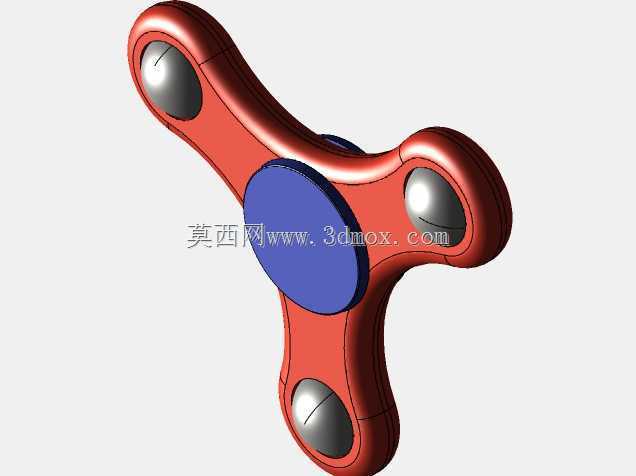

　　装配后轴承端面与叶片中心座端面齐平，不会出现凸起或凹陷影响手指接触的问题。每个叶片末端的配重块为球形结构，嵌入叶片的安装孔深度为球体直径的三分之二，装配后配重块球面突出叶片表面，既保证配重的固定可靠性，也能在旋转时形成均匀的视觉动效。叶片主体的壁厚控制在2.5mm，既保证整体结构的刚性，握持施力时不会出现形变，也能控制整体重量，避免长时间把玩造成手指负担。在实际建模过程中，需要优先确认中心轴承的安装基准，以轴承内圈的回转中心作为整个模型的全局基准轴，三个叶片的草图绘制全部围绕该基准轴做圆周阵列，每个叶片的轮廓线需要保证曲率连续，避免出现折线或曲率突变的位置，否则不仅影响外观质感，还会在高速旋转时产生紊流带来额外阻力。

　　配重块的安装孔需要与叶片主体做同轴约束，每个配重块的球心到中心基准轴的距离完全一致，重量偏差控制在0.1g以内，才能保证高速旋转时的动平衡，不会出现偏心震动的问题。中心轴承座的安装槽需要预留0.05mm的过盈量，既保证轴承压装后的固定强度，不会在旋转过程中出现外圈跟转的问题，也不会因为过盈量过大导致轴承外圈变形，影响轴承的转动顺畅度。叶片与中心轴承座的连接位置做了加厚的过渡圆角，避免应力集中，在跌落或受外力挤压时，连接位置不会出现断裂问题。从实际使用的场景适配来看，这种结构除了作为解压把玩件，也可以作为小型旋转展示台的核心旋转结构参考，或是低载荷转动机构的原理验证模型，其动平衡设计思路、低摩擦转动副的搭配逻辑，

　　都可以迁移到小型旋转工装、桌面展示装置的结构设计中。建模时需要注意叶片表面的拔模角度，如果采用注塑工艺生产，叶片的上下表面需要预留1度的拔模斜度，方便模具脱模，配重块的安装孔可以采用热熔压装的工艺，在叶片注塑成型后将金属配重球压入预留孔位，依靠塑料冷却后的收缩力抱紧配重块，不需要额外的粘接或固定结构，装配工艺简单，适合批量生产。整体结构没有复杂的异形曲面，所有特征都可以通过拉伸、旋转、阵列、倒圆等基础建模特征完成，不需要复杂的曲面拟合，对于结构设计初学者来说，是练习对称结构建模、动平衡校准、标准件装配约束的典型练习案例，在建模过程中可以直观理解转动惯量分布、回转体动平衡、过盈配合公差选择等基础机械设计知识点，也能通过3D打印的方式快速制作实物，验证旋转时长、平衡效果等实际性能参数。
