高精度工业传动滚子链条结构设计

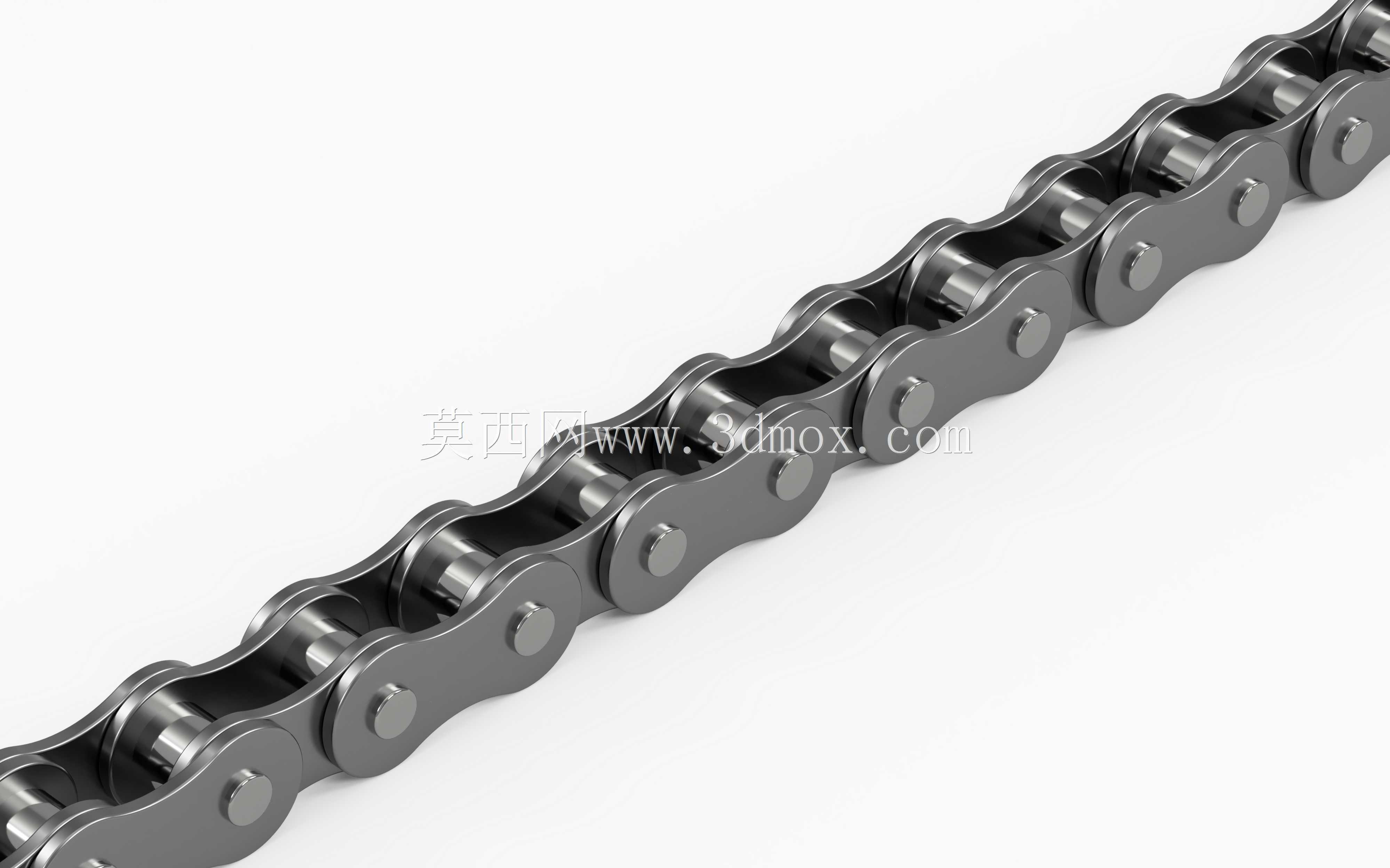

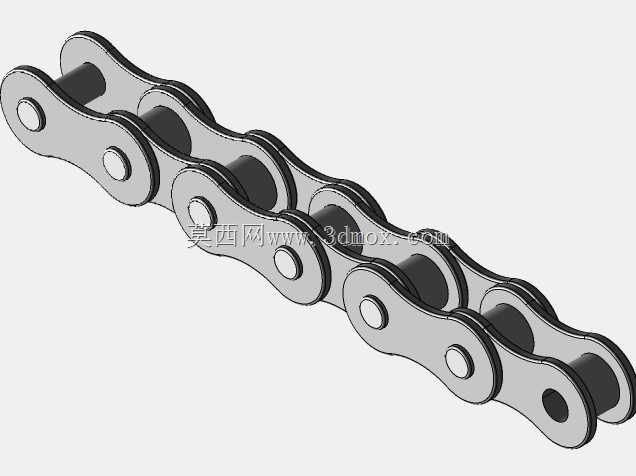

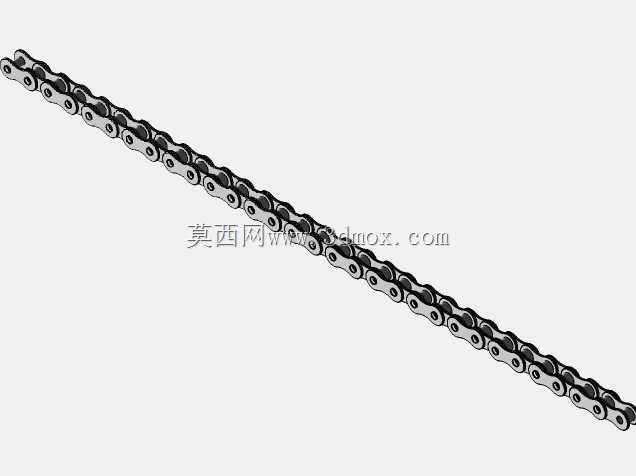

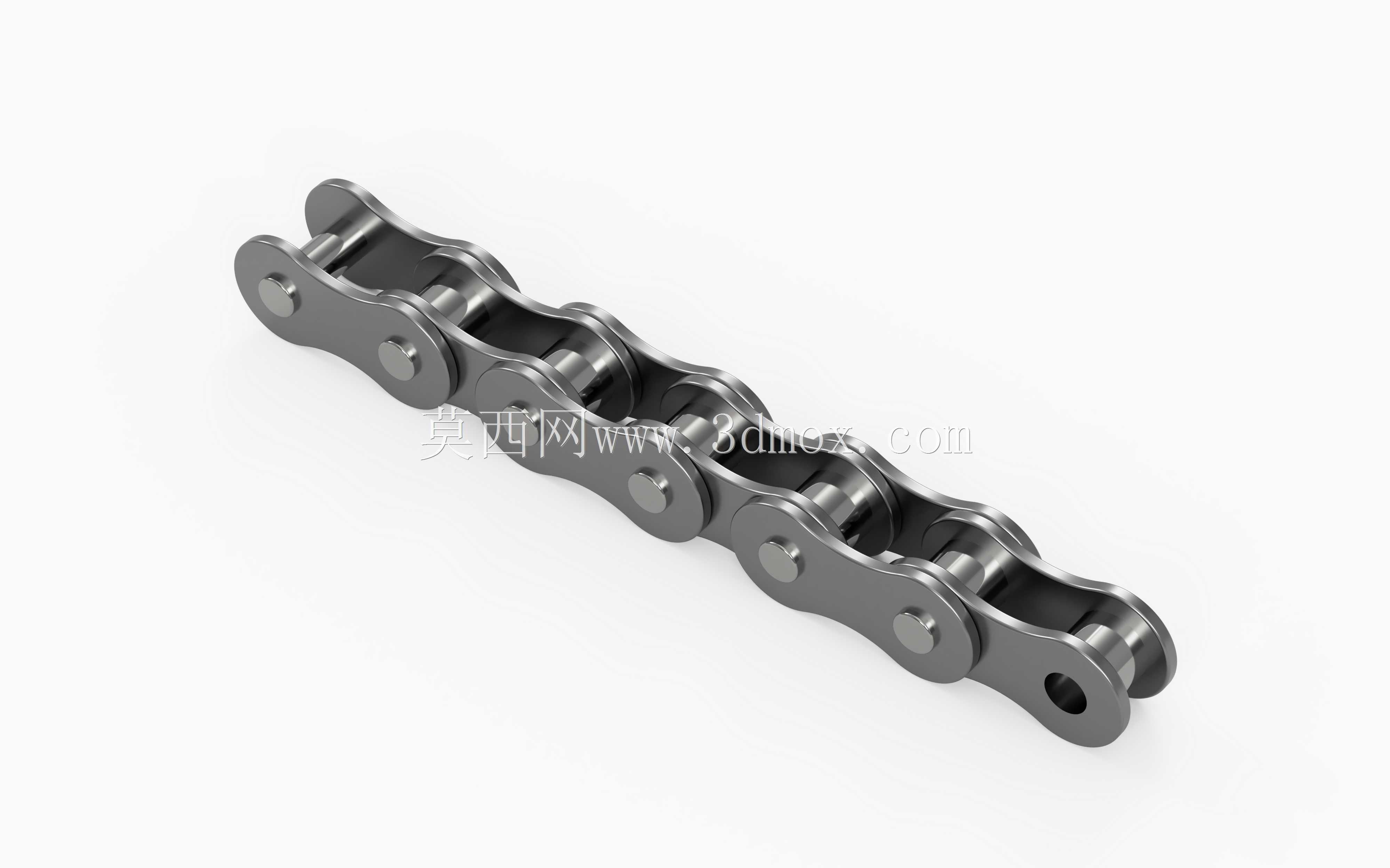

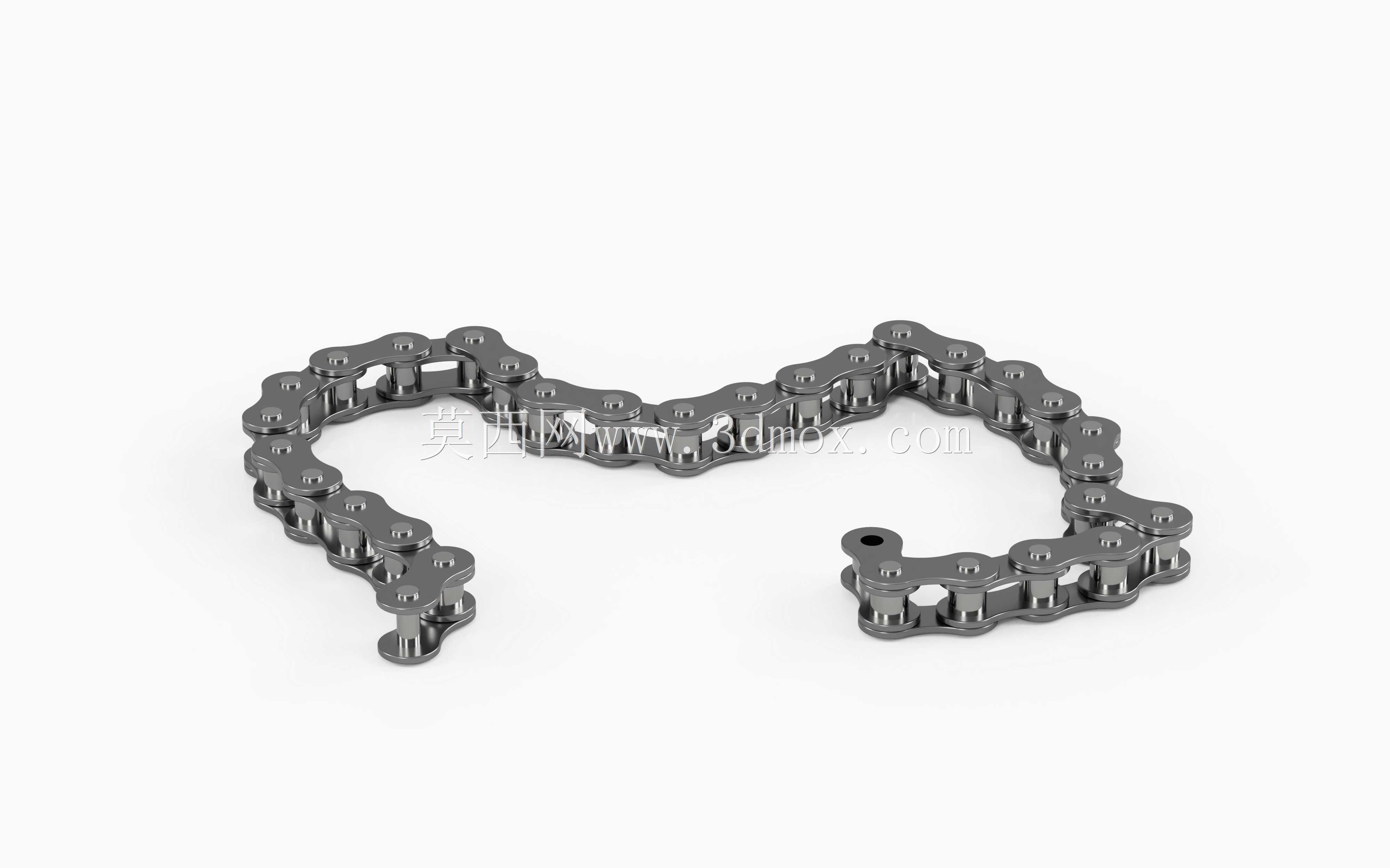

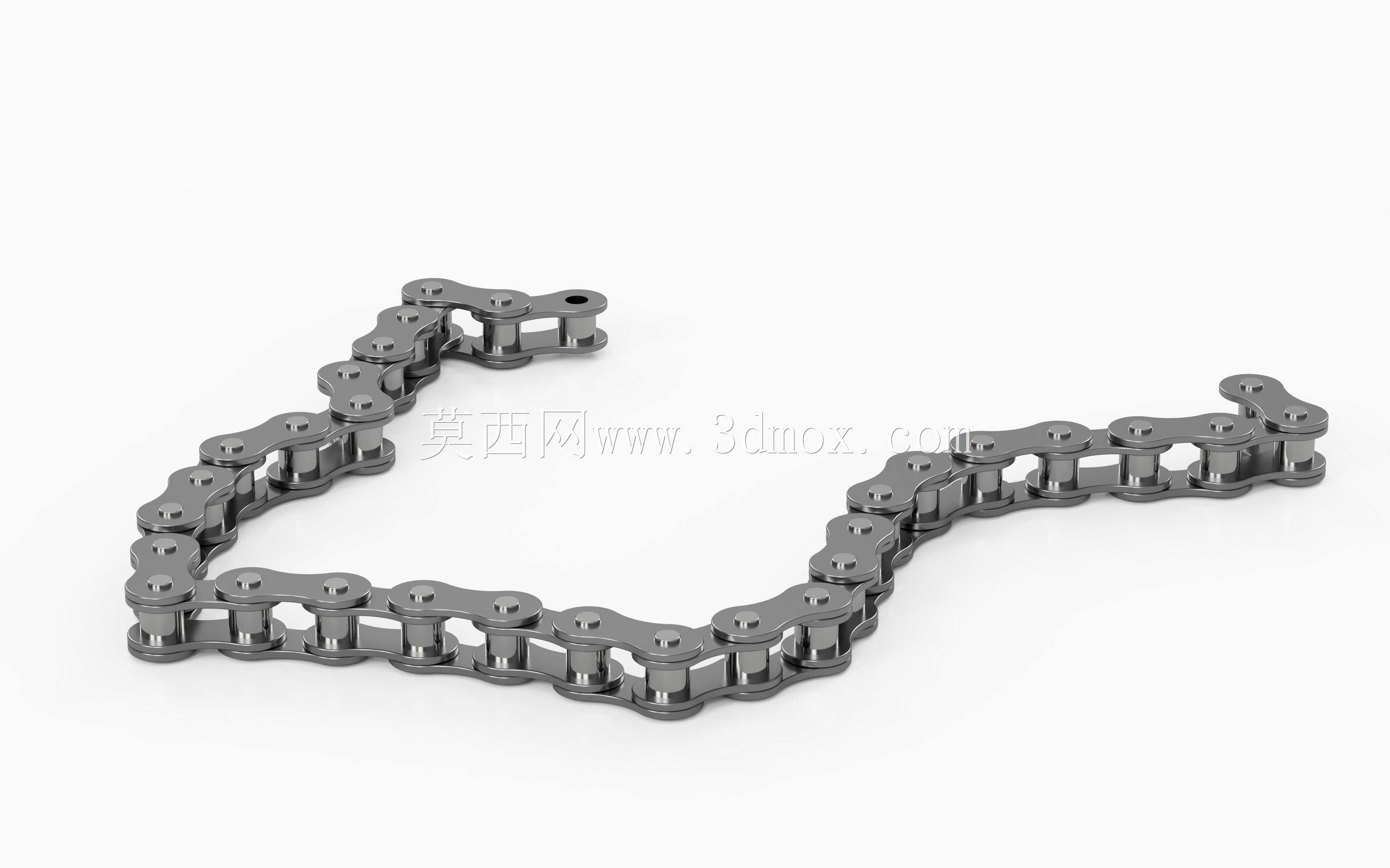

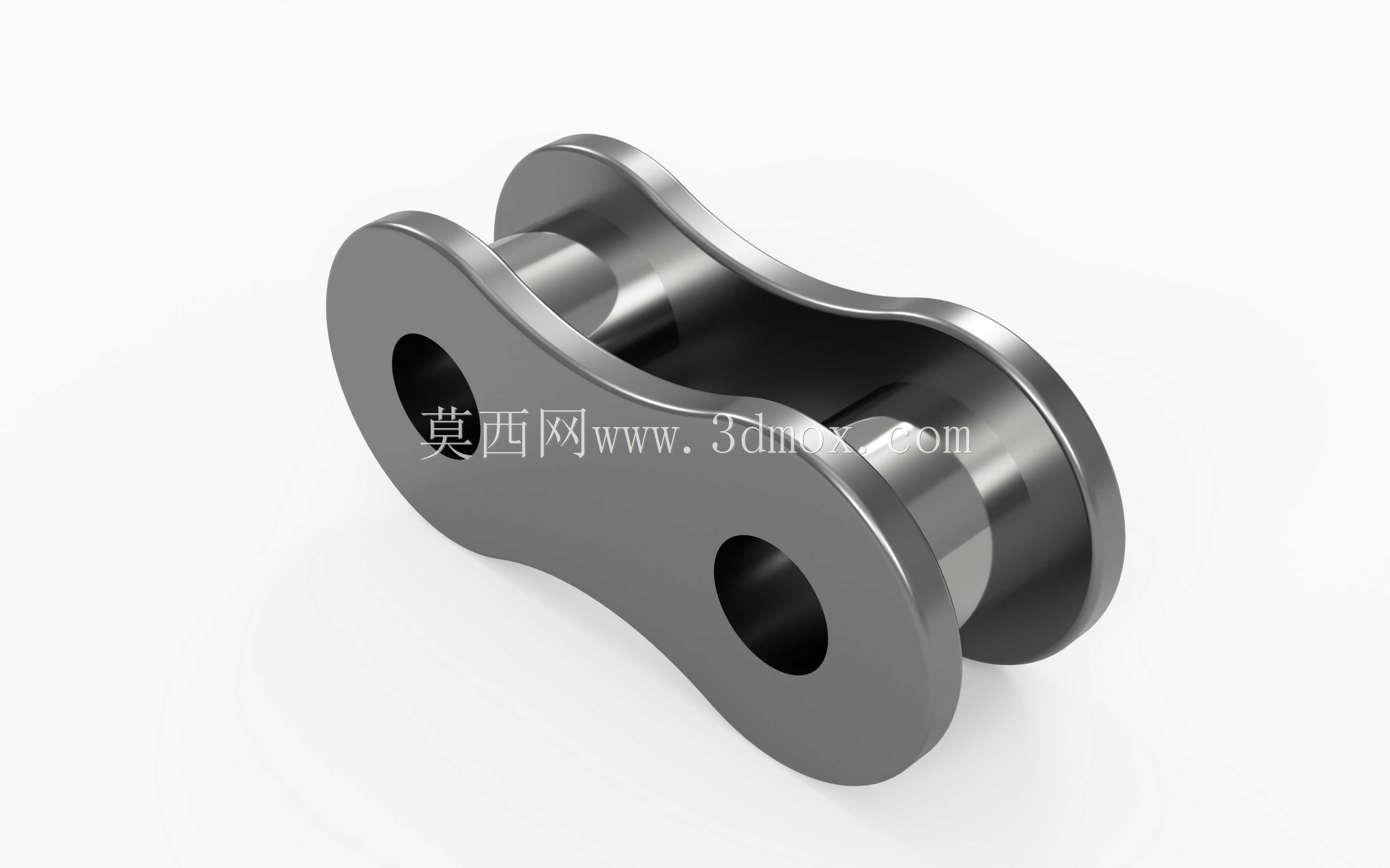

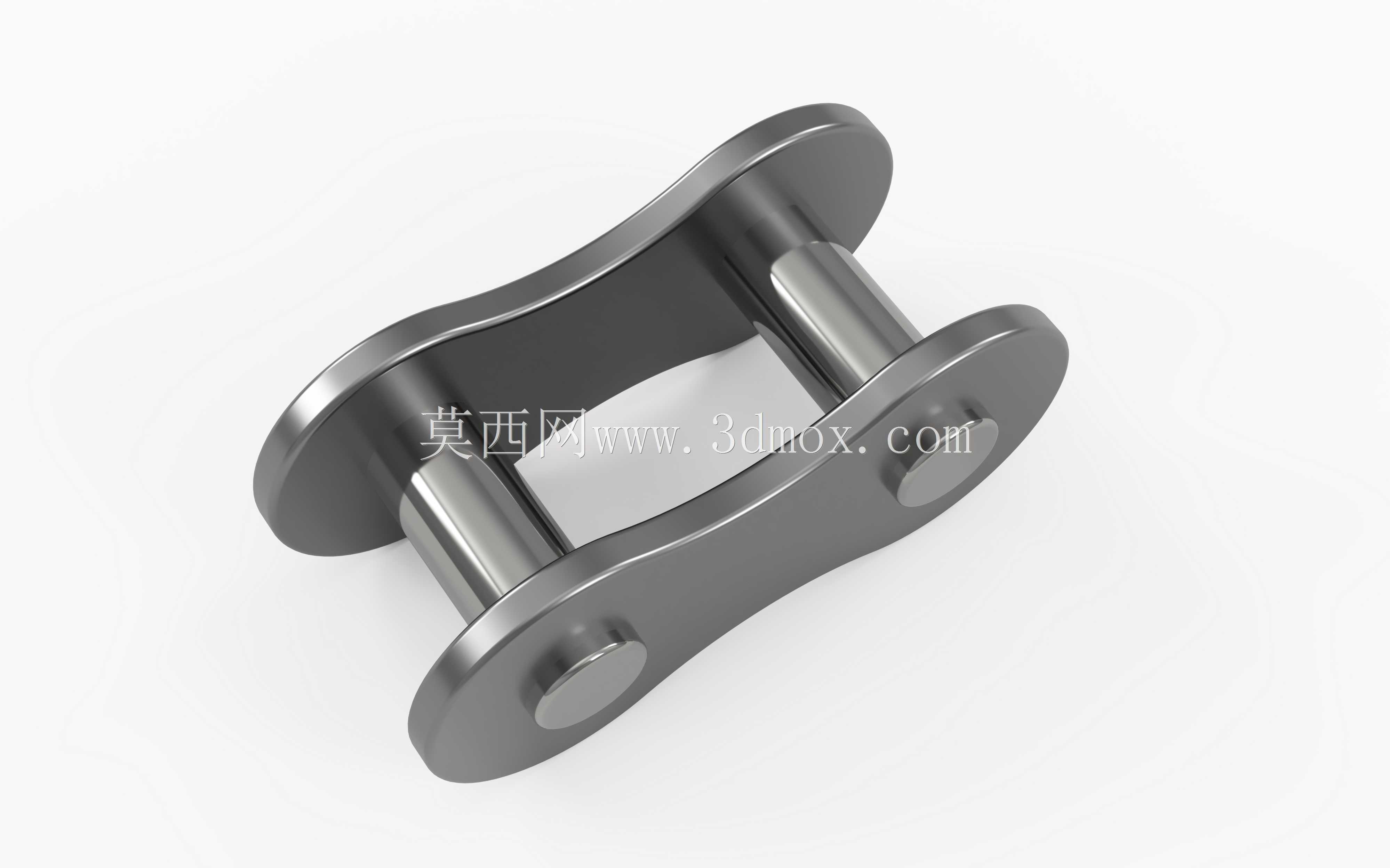

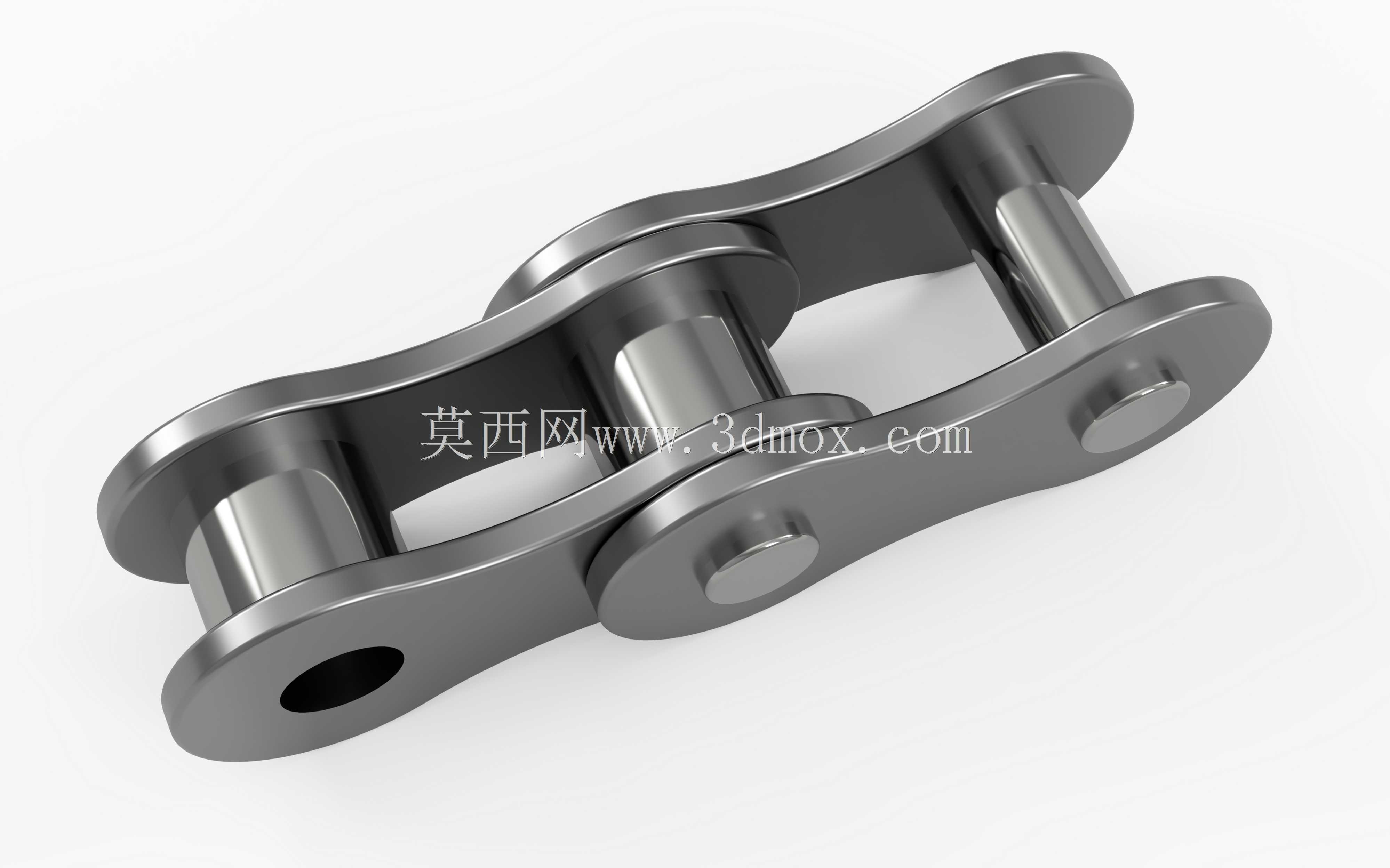

滚子链条作为机械传动系统中应用极为广泛的挠性传动部件，核心作用是在两个相距较远的传动轴之间传递精准的运动与扭矩，相比齿轮传动、带传动，它兼具传动比准确、传递效率高、环境适应性强、张紧维护频次低的优势，在各类工业输送线、轻工机械、农用设备、代步交通工具中都承担着核心动力传输的功能。这款链条采用标准短节距精密滚子链结构设计，整体由外链板、内链板、销轴、套筒、滚子五个核心零件组合装配而成，每一节链节都通过销轴实现相邻单元的铰接，让链条可以顺畅绕配链轮完成啮合传动，同时套筒与滚子的间隙配合设计，能让滚子在链轮齿面啮合时自由转动，大幅降低啮合过程中的摩擦损耗与齿面磨损，延长整套传动副的使用寿命。从设计逻辑来看，链板采用了两端带圆弧的8字形截面结构，这种结构可以在保证链板各截面抗拉强度均匀一致的前提下，尽可能降低链板自身重量与运动惯性，减少高速传动过程中的动载荷冲击；销轴与外链板、套筒与内链板均采用过盈配合的装配方式，保证链节连接的结构稳定性，而销轴与套筒之间则采用间隙配合，为铰接转动预留充足空间的同时，也能留存润滑脂的存储间隙，降低铰接副的长期磨损。在实际安装适配层面，这款链条的节距、滚子外径、内节内宽等核心安装尺寸完全匹配对应规格的链轮齿形参数，安装时只需保证两传动轴的平行度、链轮的共面度符合装配要求，调整合适的张紧垂度即可投入使用，既可以用于开式传动的普通工况，也能配合密封护罩、润滑系统用于高速重载的闭式传动场景。日常运行过程中，链条的铰接部位会随传动动作持续形成润滑油膜，金属材质的链板经过表面强化处理后，具备优异的抗拉强度与抗疲劳性能，能够承受持续交变载荷下的长期工作，不会轻易出现链板断裂、销轴松脱的失效问题，适配从日常代步的自行车传动，到工业生产线的物料输送、机床设备的动力传输等多类场景，可在多粉尘、一定湿度的常规工业环境下稳定完成动力传递任务，传动过程无打滑、传动比恒定，能够精准匹配不同设备的动力传输节奏，保障整套传动系统的运行稳定性。
