模块化多功能读卡器结构设计方案

　　日常办公场景里，不同规格存储卡的读取需求一直存在，从相机使用的SD大卡、手机拓展用的TF小卡，到部分工业设备搭载的CF卡、门禁系统用到的IC卡，用户往往需要准备多个对应规格的读卡器才能完成数据交互，不仅收纳麻烦，外出携带时也容易遗漏对应设备，这款多功能读卡器的设计初衷，就是解决多卡种读取的外设冗余问题。

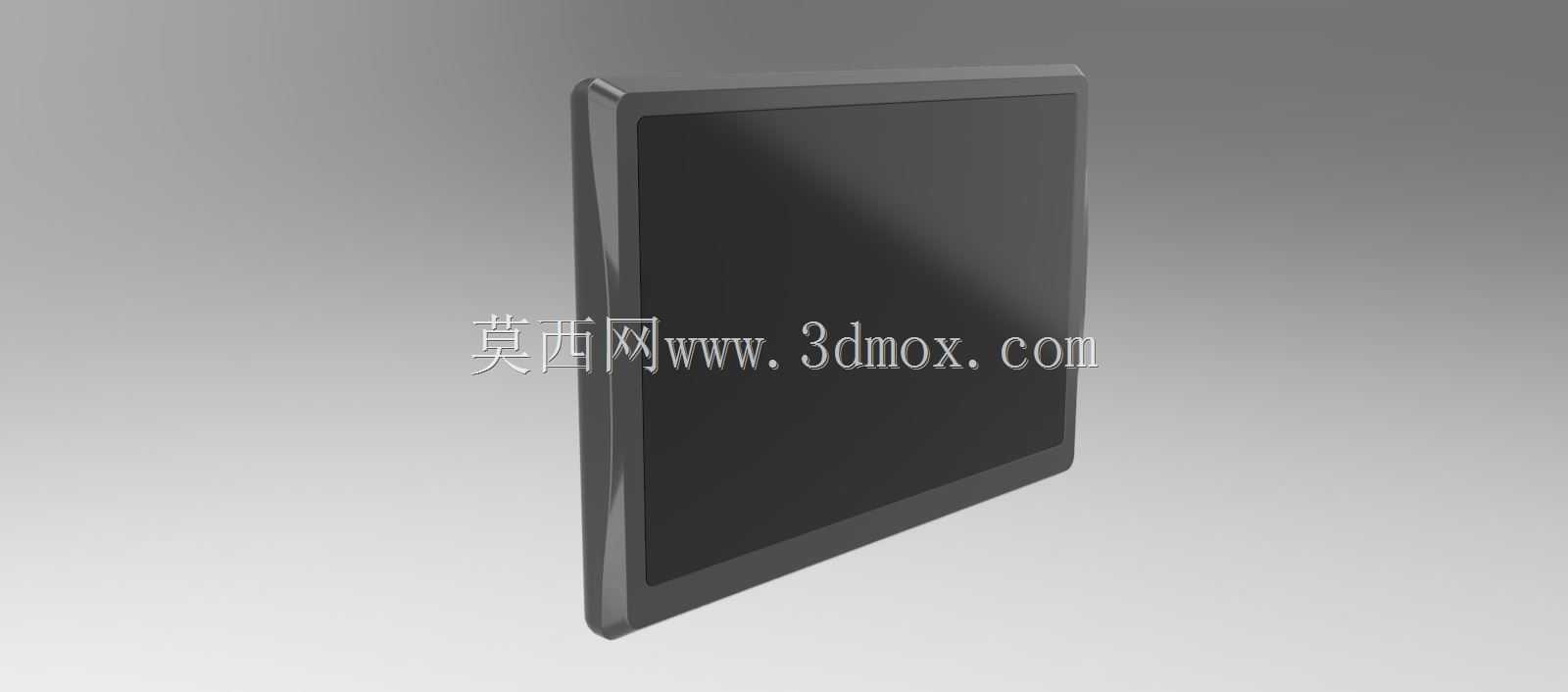

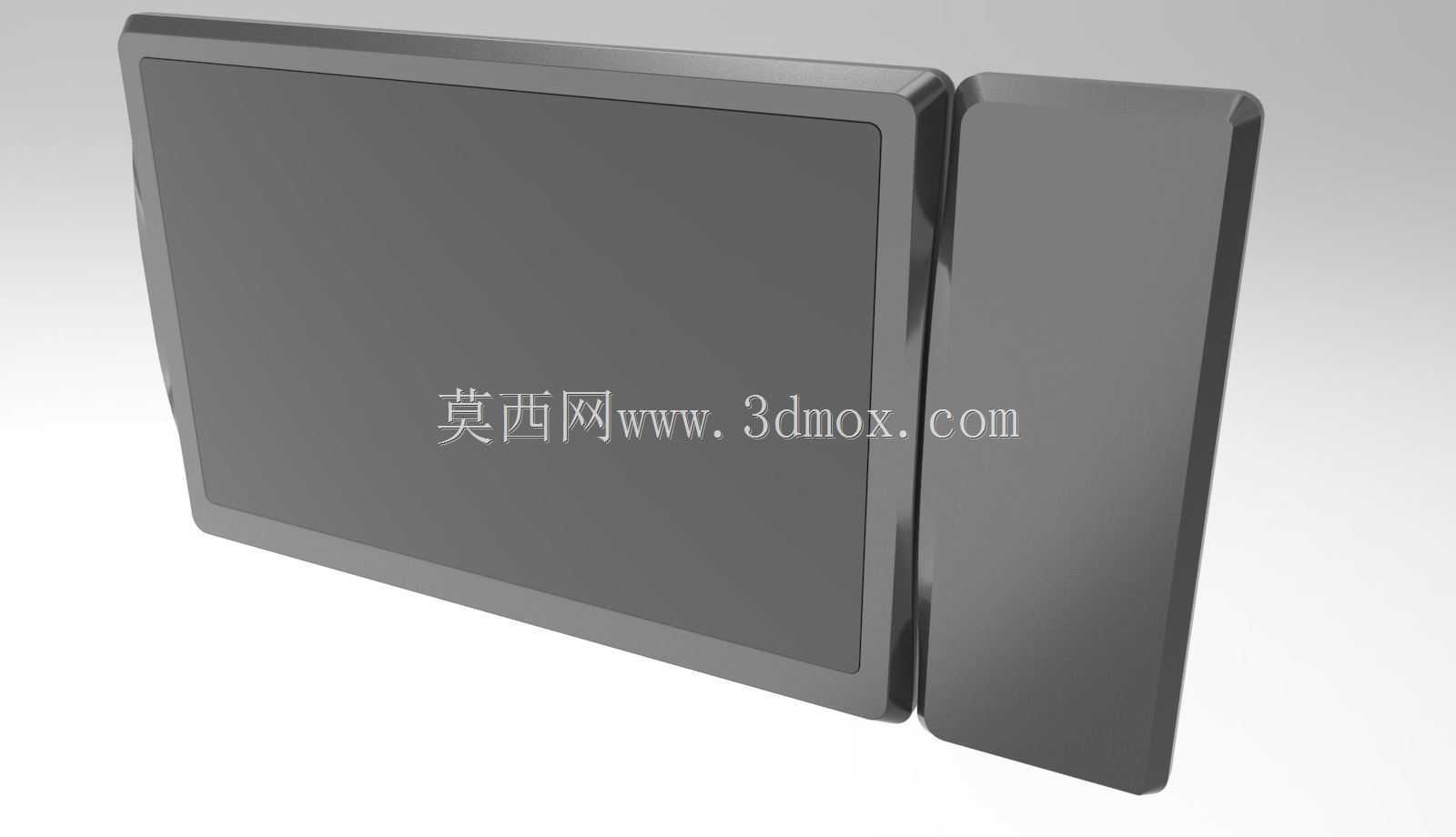

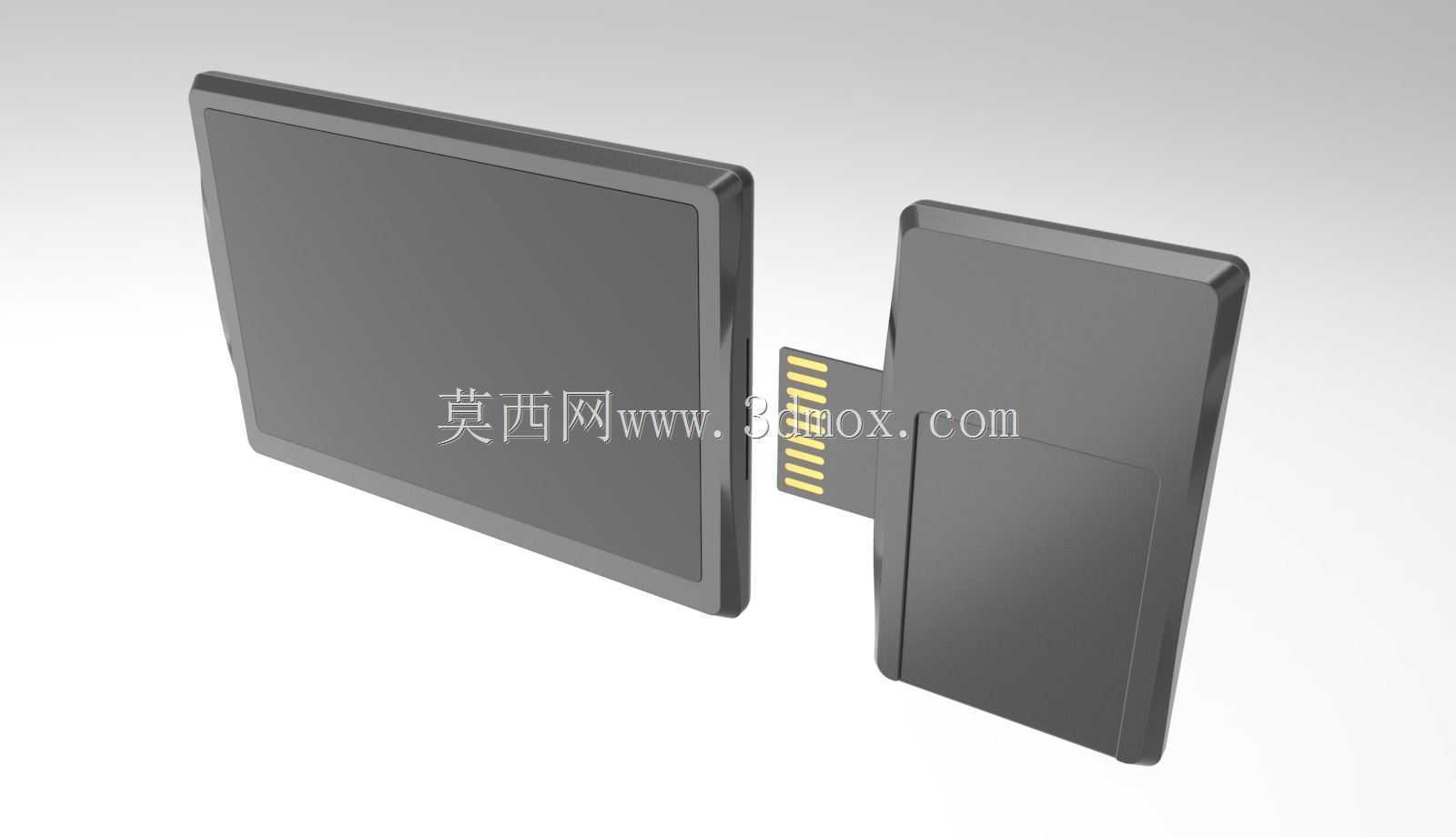

　　从结构设计逻辑来看，这款产品采用了分体拼接的组合思路，没有采用传统读卡器一体化封闭外壳的方案，主体部分预留了标准化的拼接卡扣结构，不同功能的读卡模块可以根据实际使用需求单独加装或者拆卸，拼接完成后外壳接缝处做了齐平处理，不会出现凸起的棱边，日常手持插拔卡片的时候不会剐蹭手部。外壳主体选用哑光硬质塑料材质，表面做了细微的磨砂纹理处理，既可以避免日常使用中残留指纹影响外观，也能增加手持时的摩擦力，减少从手中滑落的风险。

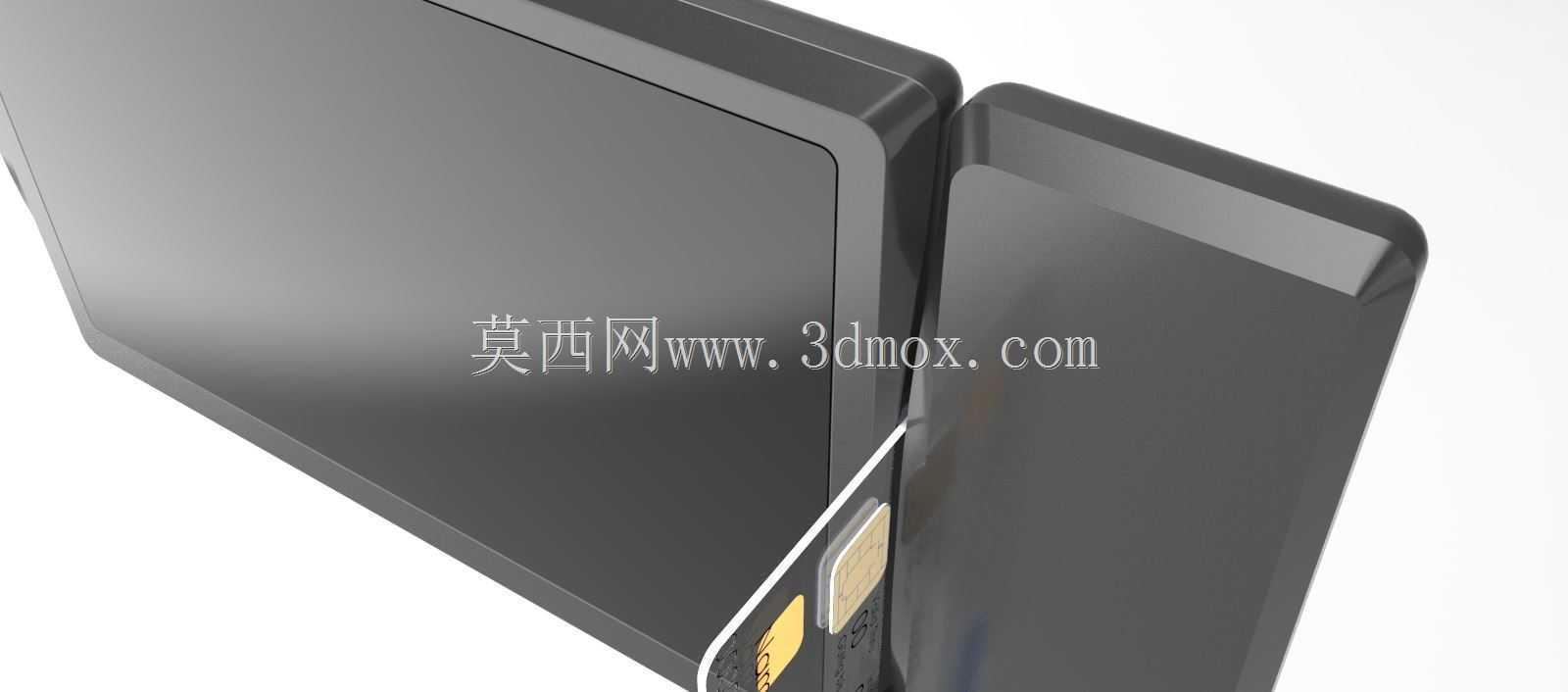

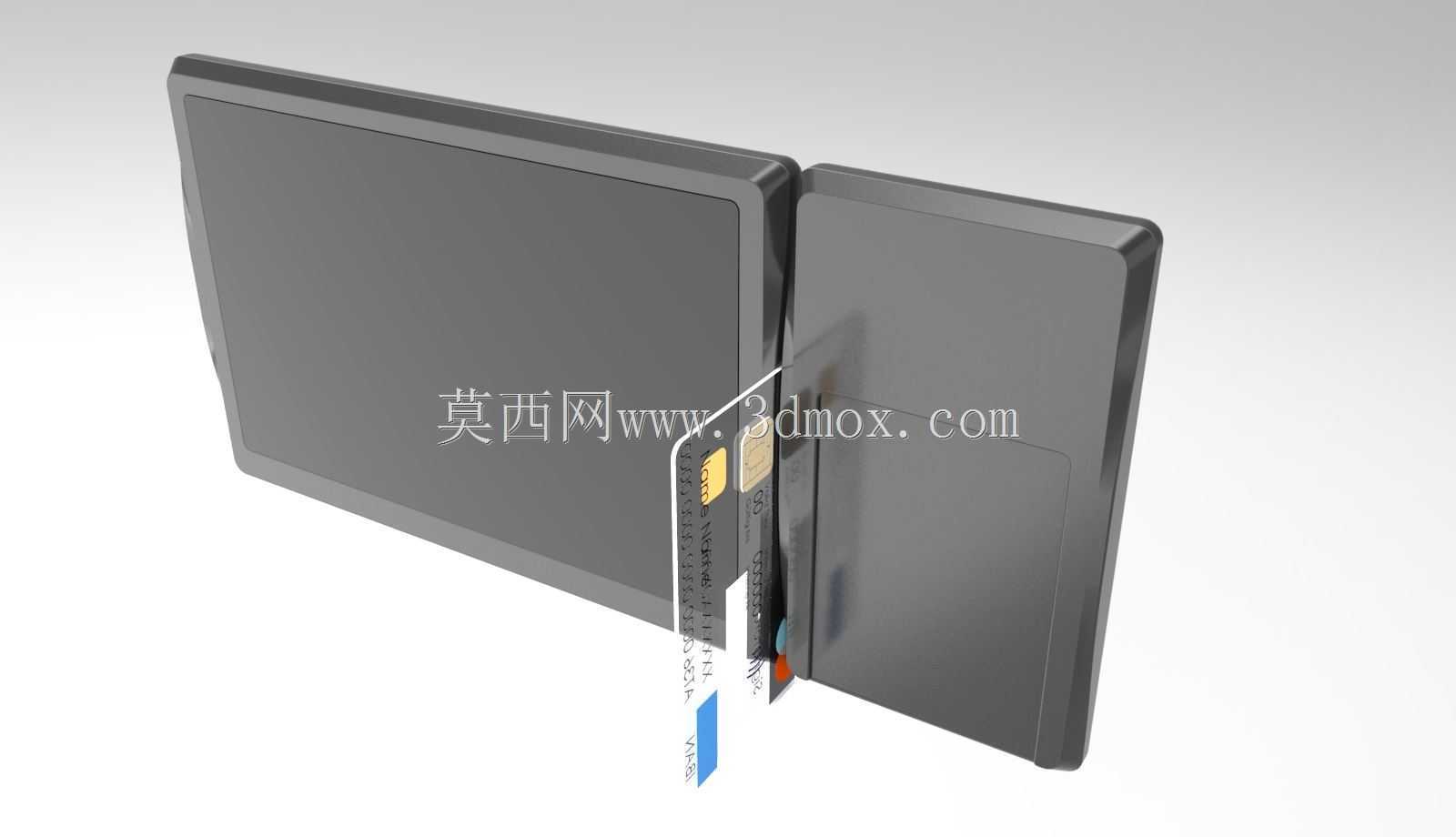

　　功能布局上，读卡触点模块做了内凹式设计，卡片插入时会顺着导向槽自动对准触点，不会出现插偏导致的触点刮花、接触不良问题，每个卡槽内部都设置了到位限位结构，卡片插入到指定位置后会有轻微的阻尼反馈，提示用户已经安装到位，不需要额外用力推挤，避免蛮力插入损坏卡体或者内部触点。外接接口部分设置在主体的侧端，采用隐藏式的接口防护结构，不使用的时候接口可以被外壳部分遮挡，避免日常放置时灰尘、杂物进入接口内部导致接触不良，接口采用通用的标准传输规格，可以直接适配常见的电脑、智能终端等设备，不需要额外搭配转接线材。

　　安装边界与尺寸控制方面，这款读卡器的整体厚度控制在12mm以内，拼接完成后的整体长度不超过100mm，宽度控制在60mm，日常可以直接放在上衣口袋或者电脑包的侧袋中，不会占用过多收纳空间。底部做了微幅的垫高处理，放置在桌面使用时底部和桌面之间留有1mm左右的间隙，既可以避免桌面的水渍沾到外壳上，也能提升长时间读写时的散热效率，内部电路板和外壳之间预留了0.5mm的装配间隙，避免外壳受挤压变形时直接压迫电路板导致元件虚接。

　　实际使用场景覆盖上，这款设备既可以满足普通用户日常读取相机存储卡、手机内存卡的民用需求，也能适配部分工业场景下的专用存储卡读取需求，模块化的设计让用户不需要为不常用的卡种额外买单，只需要选配对应功能的模块即可完成功能拓展。拼接结构的卡扣做了防松脱设计，正常插拔卡片的力度下不会出现模块分离的情况，拆卸模块时只需要按压侧边的解锁卡扣就能顺利拆分，不需要借助额外的工具。外壳的边角位置全部做了R3的圆角处理，没有尖锐的直角结构，日常携带时不会刮蹭包内的其他物品，也避免磕碰时边角开裂的问题。

　　内部结构排布上，读卡控制芯片设置在主体的中心位置，各个模块的连接触点围绕中心芯片均匀排布，缩短了信号传输路径，减少高速读写时的信号干扰，每个卡槽的金属触点都做了镀金处理，提升反复插拔后的耐磨性能，延长设备的整体使用寿命。外壳的合模线设置在侧边的非接触面位置，日常手持使用时不会感受到合模线的凸起毛刺，装配完成后上下壳的错位量控制在0.1mm以内，保证外观的整体性。
