车载NFC磁条识别读卡终端结构设计

　　日常做车载周边电子件结构设计时，这类集成NFC与磁条识别功能的读卡终端，适配场景其实比常规桌面读卡器更广——除了常规的门店会员核验、门禁卡读取场景，在车载移动收费、物流配送随车身份核验、移动警务临检场景下，这类带夹持支架的设备能直接固定在车辆中控台、挡风玻璃侧沿，不需要额外打孔安装，适配营运车辆、移动作业车辆的加装需求。从实际使用逻辑看，设备核心功能覆盖两类识别需求：近场NFC频段的非接触卡读取，以及磁条类卡片的滑动识别，能兼容市面上多数存量IC卡、磁条会员卡、身份识别卡，不需要额外更换现有卡片体系，适配存量场景的升级改造。

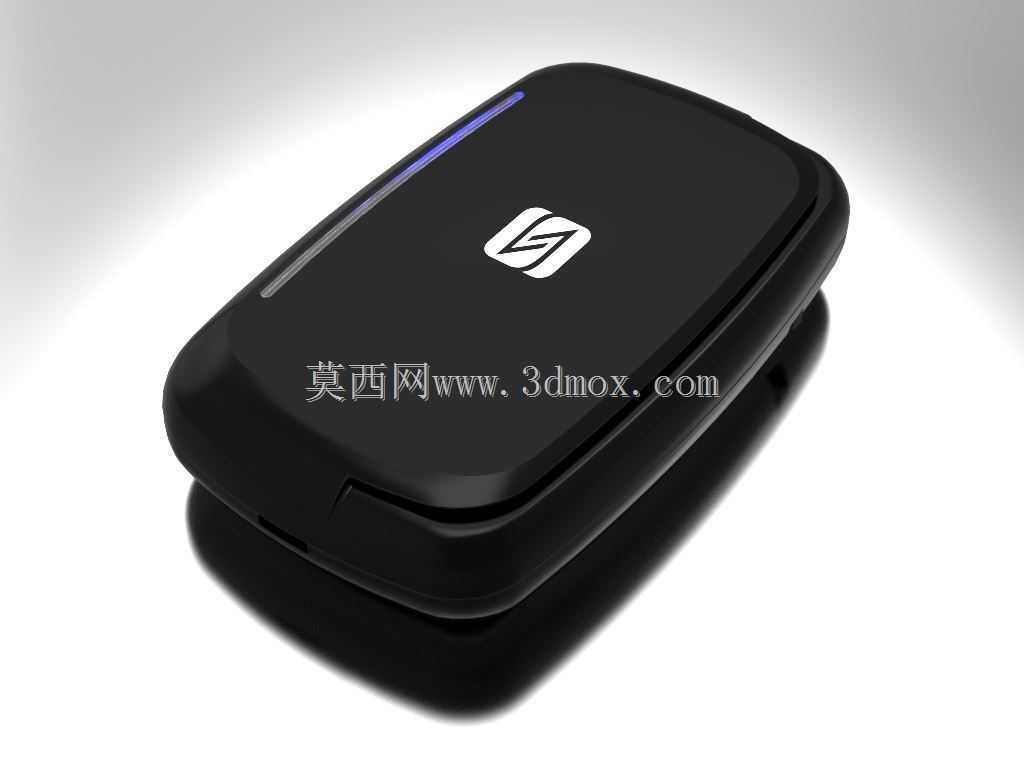

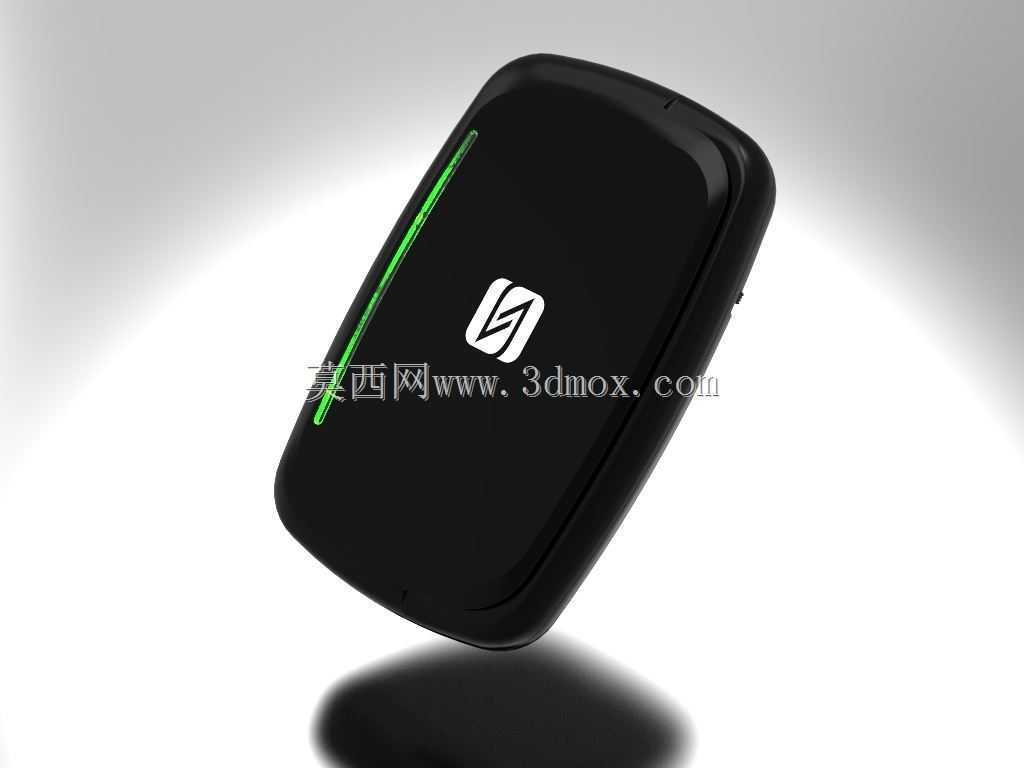

　　结构设计上优先考虑了车载使用的人机交互逻辑，整体外壳做了弧面收边处理，握持或者单手操作时不会有硌手的棱角，正面的识别区域做了微凸的触感标识，用户不用低头看就能靠触感找准卡片放置位置，适配驾驶场景下的盲操作需求。设备的状态提示做了分层逻辑：蓝色闪烁灯对应设备与上位机的蓝牙/有线连接配对过程，常亮后代表连接稳定可正常操作；交易核验通过时绿灯常亮给出明确正向反馈，核验失败则红灯提示，低电量状态下红灯慢闪，用户不用看屏幕就能通过灯光判断设备状态，减少驾驶过程中的视线偏移。

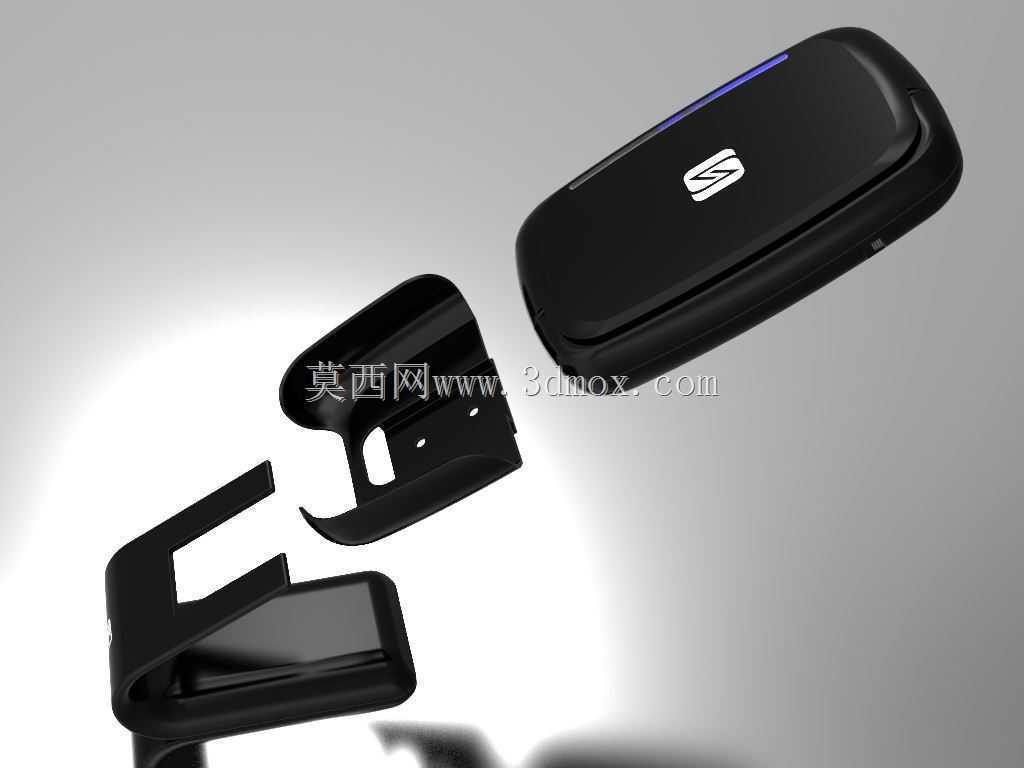

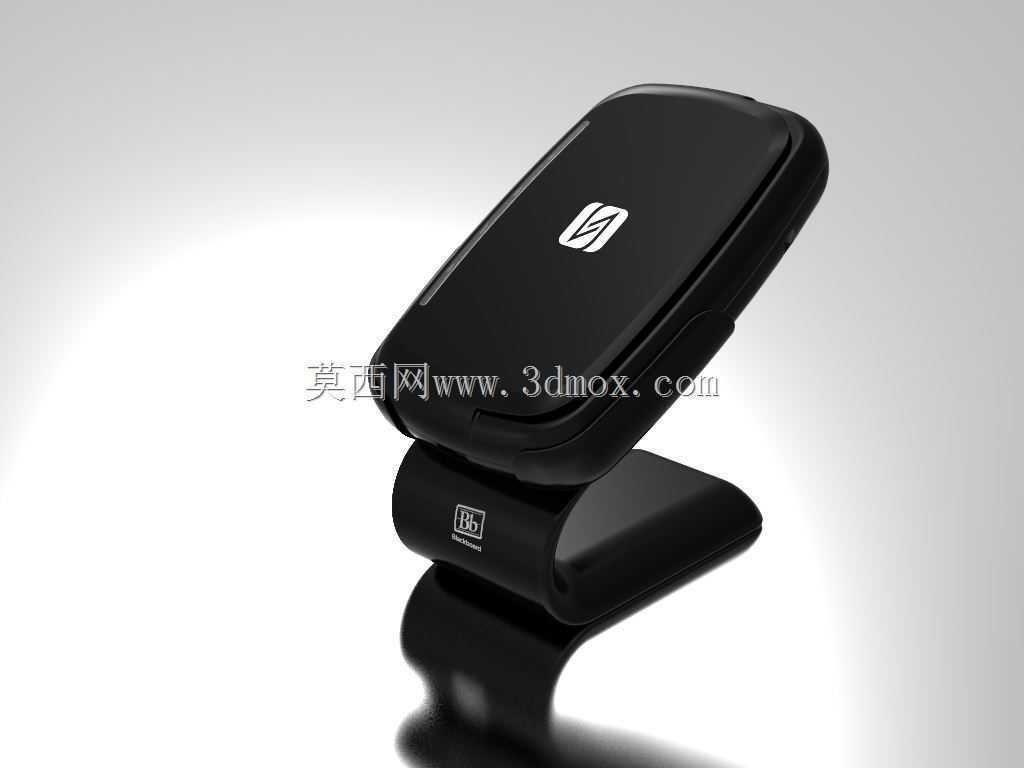

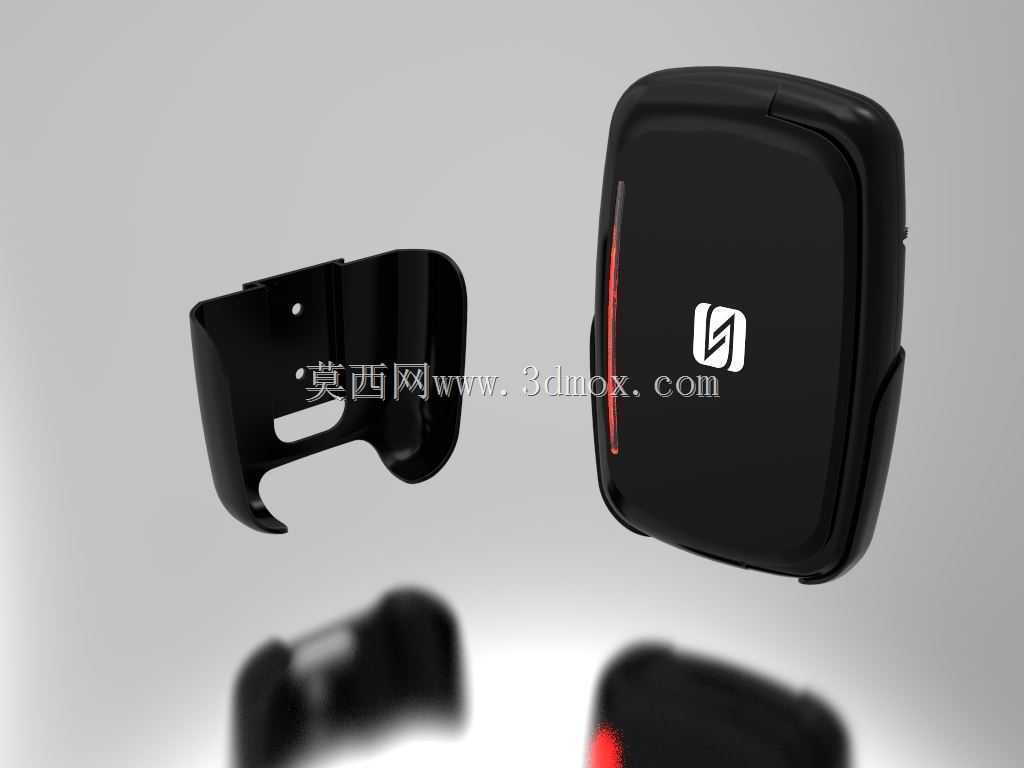

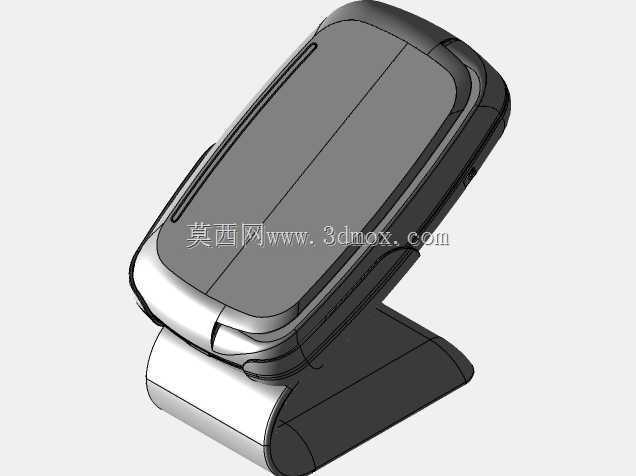

　　安装边界上，配套的夹持支架做了可弯折的定型结构，能适配不同厚度的中控台饰板、遮阳板侧沿，夹持接触面做了软胶垫，不会刮花车内饰板表面，支架与主机之间采用卡扣式快拆结构，需要手持使用时可以直接取下主机，不需要拆卸整个支架底座。供电部分采用通用USB接口补能，兼容车载USB口、充电宝、常规充电头，内置电池的容量匹配连续8小时的移动作业需求，不需要持续插线供电，减少车内走线的杂乱感。

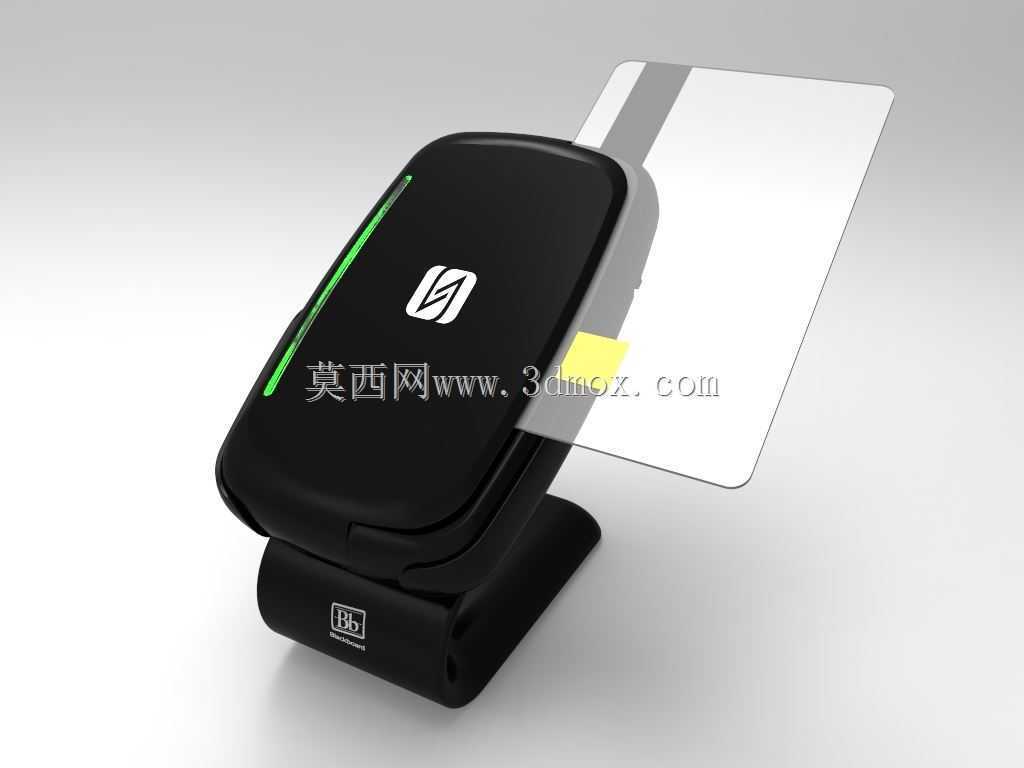

　　细节结构上，外壳的合模线做了侧边隐藏处理，日常手持接触的区域没有合模线凸起，长期使用不会积灰也不会刮手；磁条读头的卡槽做了导向斜角，卡片滑入时能自动对齐读头位置，不需要刻意对准卡槽，降低操作门槛；NFC天线布置在外壳正面的居中位置，识别距离控制在0-5cm，既能保证卡片贴近时快速识别，也能避免邻卡误刷的问题。设备整体做了轻量化设计，主机重量控制在120g以内，夹持固定在车内时不会因为车辆颠簸出现移位、掉落的问题，外壳材质选用耐候性ABS，夏季车内高温暴晒下不会出现变形、表面发粘的问题，低温环境下也不会变脆开裂，适配车载场景的宽温使用环境。

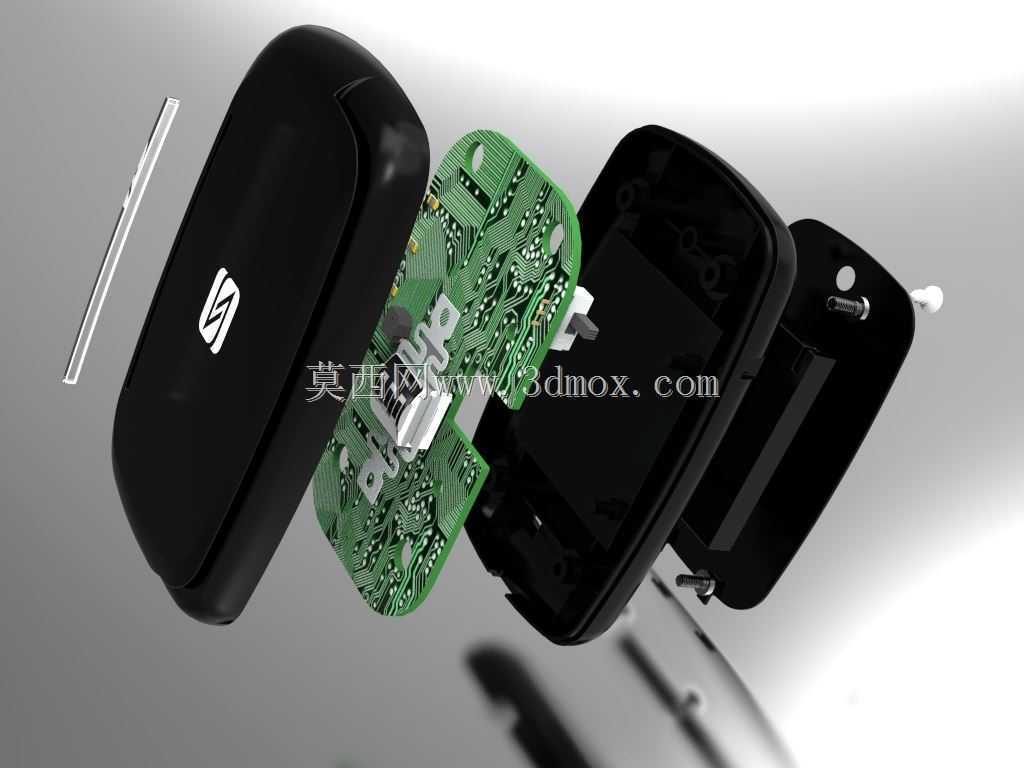

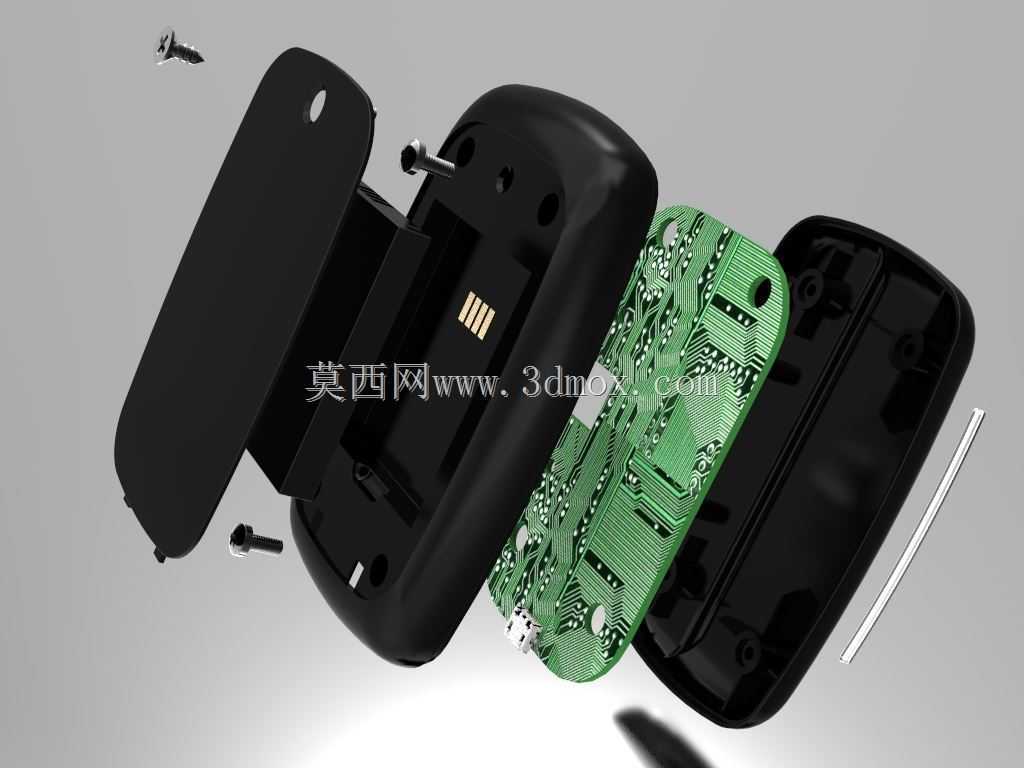

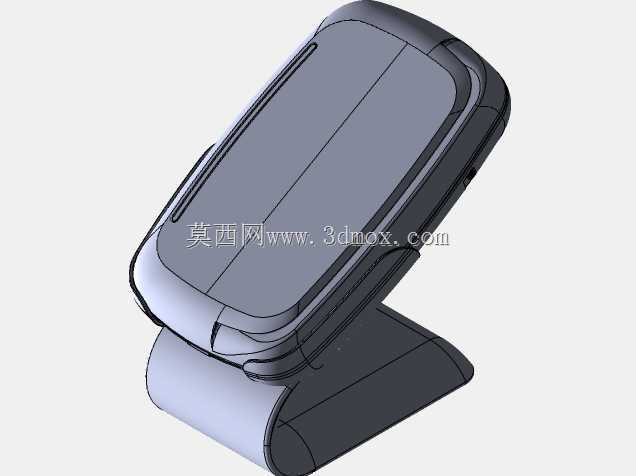

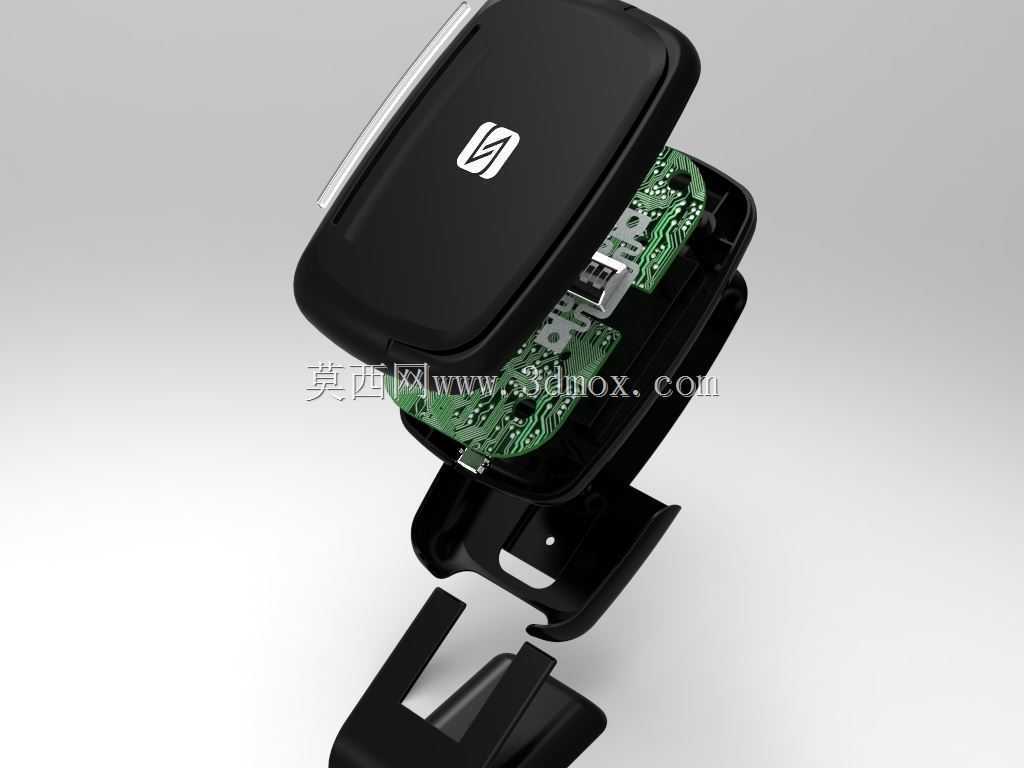

　　从结构建模的角度看，这个产品的内部堆叠做了分层处理：上层是NFC天线板与状态指示灯板，中层是主控与读卡模块，下层是电池与充电接口，各层之间用定位柱固定，避免车辆颠簸时内部组件移位；接口部分做了防尘胶塞，不用的时候可以盖住USB口，避免车内灰尘进入接口导致接触不良。整体设计没有冗余的装饰结构，所有曲面、倒角都服务于实际使用需求，没有为了造型牺牲操作便利性与安装适配性，对于做车载电子、手持识别终端的结构工程师来说，这个模型的安装结构、人机交互细节、内部堆叠逻辑都有实际参考价值，能直接复用在同类移动识别终端的设计方案中。
