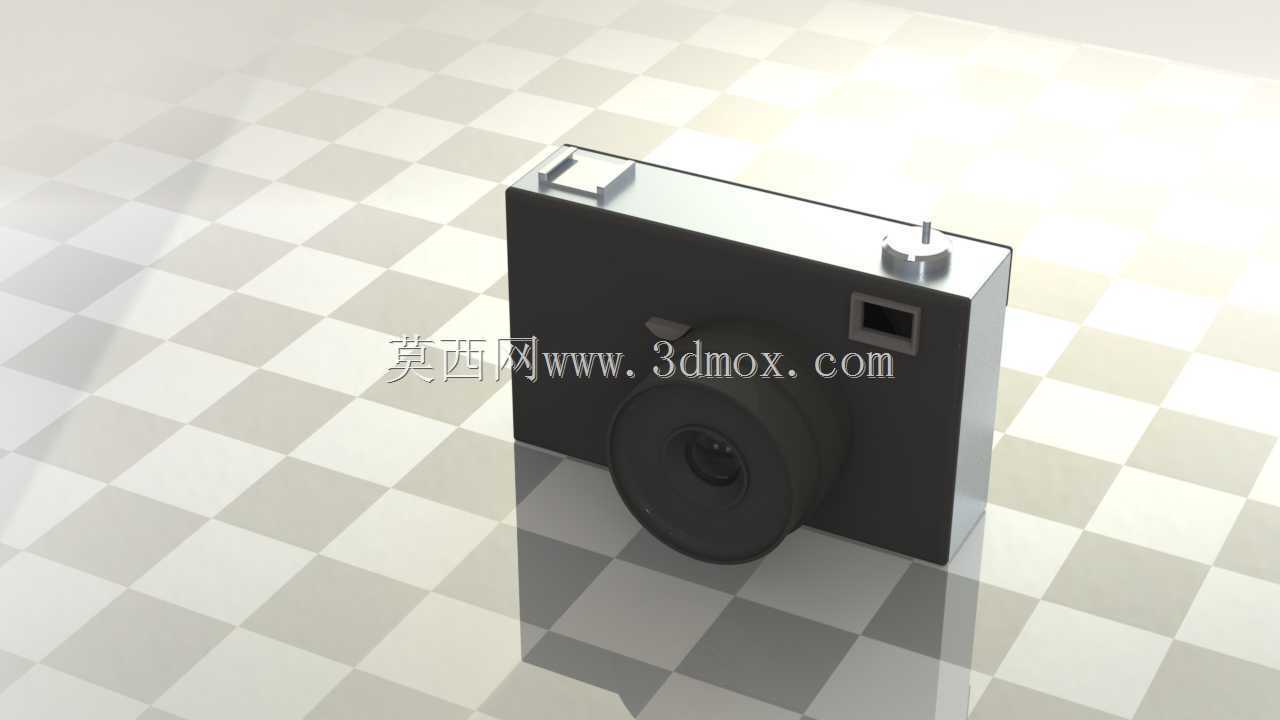

复古旁轴胶片相机外观结构三维建模

　　这款复古胶片相机的三维建模，完全参照经典旁轴胶片相机的实体结构完成，从工程视角还原了这类传统影像设备的全部外观与装配逻辑。在实际应用场景中，这类模型可用于影像器材的外观复刻设计、复古文创产品的结构参考、影视道具的三维预演，也能作为工业设计专业学习消费类电子产品外观结构的教学案例，帮助建模从业者理解消费类数码影像产品的曲面过渡、部件装配间隙控制、人机交互部件的位置排布逻辑。

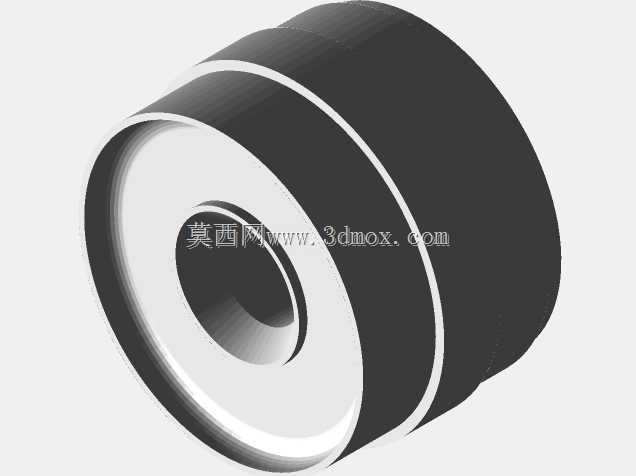

　　从设备实际用途来看，实体复古胶片相机是通过胶片感光完成影像记录的光学设备，区别于现代数码成像设备，其结构完全围绕机械光路、胶片走片、手动参数调节设计，没有复杂的电子电路集成，整体结构更偏向精密机械装配范畴。建模过程中首先梳理了相机的核心功能模块：前端的镜头组是整个设备的光学核心，建模时还原了镜头的多层镜筒阶梯结构，镜头外圈的调焦环做了防滑纹理的细节处理，镜筒与机身的连接位预留了标准的装配卡口间隙，符合实际旁轴相机镜头可更换或伸缩调焦的结构逻辑。

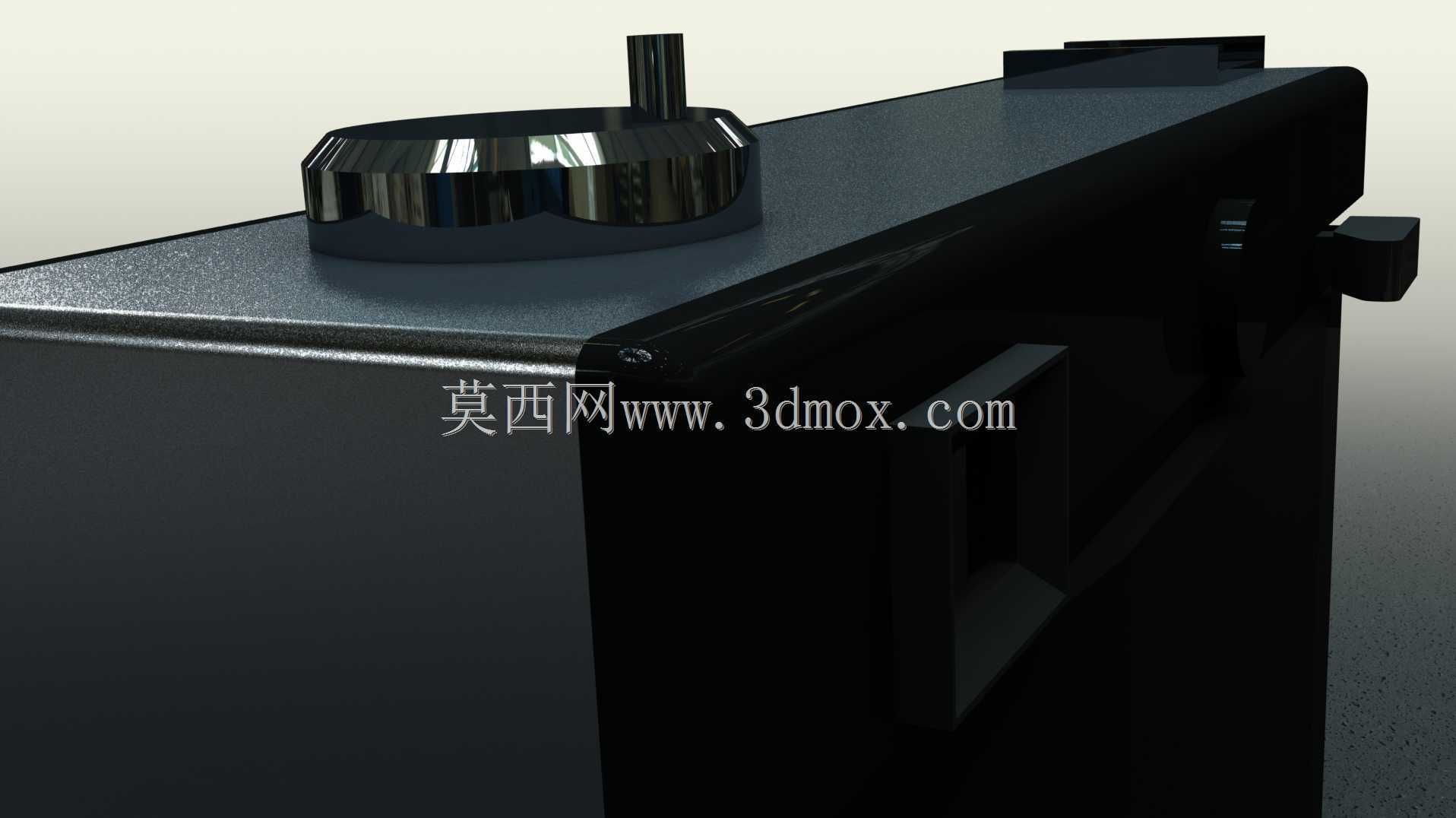

　　机身主体采用方正的薄型盒式结构，这是早期旁轴胶片相机的经典外形，建模时严格控制了机身的壁厚，机身外壳的边角做了极小的R角过渡，既还原了复古相机硬朗的外观风格，也符合实际冲压金属外壳的工艺特性，避免尖锐边角的加工难度与使用安全问题。机身顶部的部件排布完全遵循实际操作逻辑：右上角的快门旋钮做了滚花防滑处理，旋钮高度突出机身顶面3mm左右，符合单指按压的人机操作尺寸；左侧的胶片回卷旋钮采用了开槽式结构，还原了手动回卷胶片时的施力结构；顶部靠后的位置预留了取景器的开孔，开孔位置与前端镜头的光轴保持平行，符合旁轴取景的光路对齐要求。

　　机身背部的结构设计围绕胶片装载功能展开，建模时预留了后盖的开合装配缝隙，后盖与机身的连接位做了隐藏式铰链的结构示意，后盖边缘的密封压边结构也做了细节还原，这部分结构在实体设备中是用来避免胶片漏光的关键结构，建模时严格控制了压边的凸起高度与贴合间隙，保证结构逻辑符合实际使用要求。机身正面右上角的取景窗采用了内凹式结构，窗口玻璃做了轻微的倒角处理，还原光学玻璃的装配特征。

　　从外形尺寸与安装边界来看，这款相机模型的整体尺寸参照135格式旁轴相机的实际规格，机身宽度控制在120mm左右，高度80mm左右，厚度35mm左右，整体尺寸符合手持拍摄的人机工程要求，单手握持时手指可自然贴合机身侧面，快门位置刚好落在食指自然放置的区域。所有外凸部件的高度都做了边界控制，镜头前组突出机身前端20mm左右，顶部旋钮突出高度不超过5mm，保证设备放置在平面上时不会出现倾斜，符合实际产品的放置稳定性要求。

　　建模过程中对部件间的装配间隙做了严格控制，金属外壳拼接处的间隙控制在0.2mm以内，活动部件如旋钮、镜头与机身的间隙控制在0.15mm左右，既还原了精密机械产品的装配精度，也避免了建模时出现部件穿模的问题。机身表面的质感处理区分了不同部件的材质：机身外壳采用哑光磨砂金属质感，镜头环采用亮面金属质感，快门与回卷旋钮采用深色防滑橡胶与金属结合的质感，取景窗采用半透明玻璃质感，完全匹配实体相机的材质搭配逻辑。

　　对于结构设计从业者来说，这类模型的参考价值在于理解消费类精密机械产品的外观与功能结合的设计思路——所有外观造型都服务于实际功能，没有多余的装饰性结构，每一处凸起、开槽、纹理都有对应的操作或装配用途。比如镜头外圈的防滑纹理不是装饰，是手动调焦时增加摩擦力的结构；顶部旋钮的滚花处理是为了手动调节快门参数、回卷胶片时避免打滑；机身的方正造型不仅是复古风格，更是为了内部胶片仓的平直空间设计，保证胶片在仓内平整放置，避免成像时出现焦平面偏移。

　　在三维建模的实现逻辑上，这款模型采用实体建模为主、曲面补正为辅的方式，机身主体通过拉伸凸台创建基础盒体，再通过抽壳命令完成内部空腔的结构，镜头部分通过旋转凸台创建多层镜筒结构，再通过圆周阵列完成防滑纹理的制作，顶部旋钮通过拉伸与倒角完成基础外形，再通过滚花特征的阵列还原细节。所有部件的装配都采用同轴、重合等标准配合关系，保证模型可以直接用于后续的爆炸图制作、装配动画演示，也能导出为通用格式用于3D打印验证外观结构。
