智慧停车场出入口管控场景三维建模

　　在城市静态交通配套设施的设计落地环节，停车场出入口的设备布局合理性，直接决定了高峰时段的车辆通行效率，这套三维建模成果完整还原了常规商用停车场出入口的全套管控设备组合，覆盖了从车辆驶入触发、身份核验到道闸抬杆放行的全流程硬件排布逻辑。做这套模型的初衷，是之前参与几个商业综合体停车场改造项目时，经常遇到前期方案沟通阶段，甲方、施工方、设备供应商对设备安装位置的理解存在偏差，比如道闸和抓拍单元的间距留得太近，车辆还没完成车牌识别就已经开到闸杆前，要么得倒车调整位置，要么跟车太近触发防砸误判，反复改平面图纸的沟通成本极高，所以按照实际项目的通用安装规范，把整套设备的空间位置、安装边界都做了1:1的参数化还原。

　　从实际应用场景来看，这套模型适配的场景覆盖了商业综合体地下停车场出入口、产业园区地面门禁卡口、住宅小区进出通道、公共停车场收费节点这几类最常见的停车管控场景，模型里包含的道闸设备、车牌识别抓拍单元、车辆触发检测模块、配套防护桩，都是目前市面主流停车管控系统的标准配置。设计过程中没有做夸张的艺术化修改，所有部件的尺寸都参考了行业通用的设备规格：直杆道闸的主机箱体宽度控制在350mm左右，闸杆长度默认适配3.5米宽的标准单车道，安装时要求箱体距离车道边缘的安全距离不小于200mm，避免车辆转弯剐蹭设备；车牌识别摄像机的安装高度统一设定在1.2米到1.5米的区间，这个高度刚好能覆盖小型轿车到中型SUV的车牌安装位置，不会因为车辆高度差出现识别盲区，摄像机和道闸闸杆的水平间距留足了3米，保证车辆驶入识别区域时，系统有足够的响应时间完成车牌校验、费用核算，等车辆开到闸杆位置时刚好完成抬杆动作，不用停车等待。

　　模型里的车辆检测模块，也就是触发传感器的安装位置做了精准定位，埋设在车道内距离闸杆4米到5米的位置，这个距离是经过多个项目实测验证的，既不会因为距离太远，把相邻车道的车辆误判为目标车辆，也不会因为距离太近，导致系统响应时间不足出现砸车风险。配套的防护桩设置在道闸箱体和识别设备的两侧，高度800mm，间距150mm，能有效防止新手司机操作失误直接撞击管控设备，同时不会遮挡摄像机的识别视野。

　　建模过程中特意把所有设备的安装底座尺寸、管线预留位置都做了显性化处理，比如道闸底座的膨胀螺栓安装孔位间距、摄像机立杆的基础浇筑尺寸，都按照实际施工要求做了标注，结构设计人员拿到模型后，可以直接导出安装点位图给施工团队，不用再反复核对设备样本的安装参数。另外考虑到不同项目的车道宽度差异，整套模型的部件都做了参数化关联，比如需要适配4米宽的车道时，只需要调整闸杆长度，同步平移摄像机和检测传感器的位置，就能快速生成对应场景的布局方案，不用重新搭建整套模型。

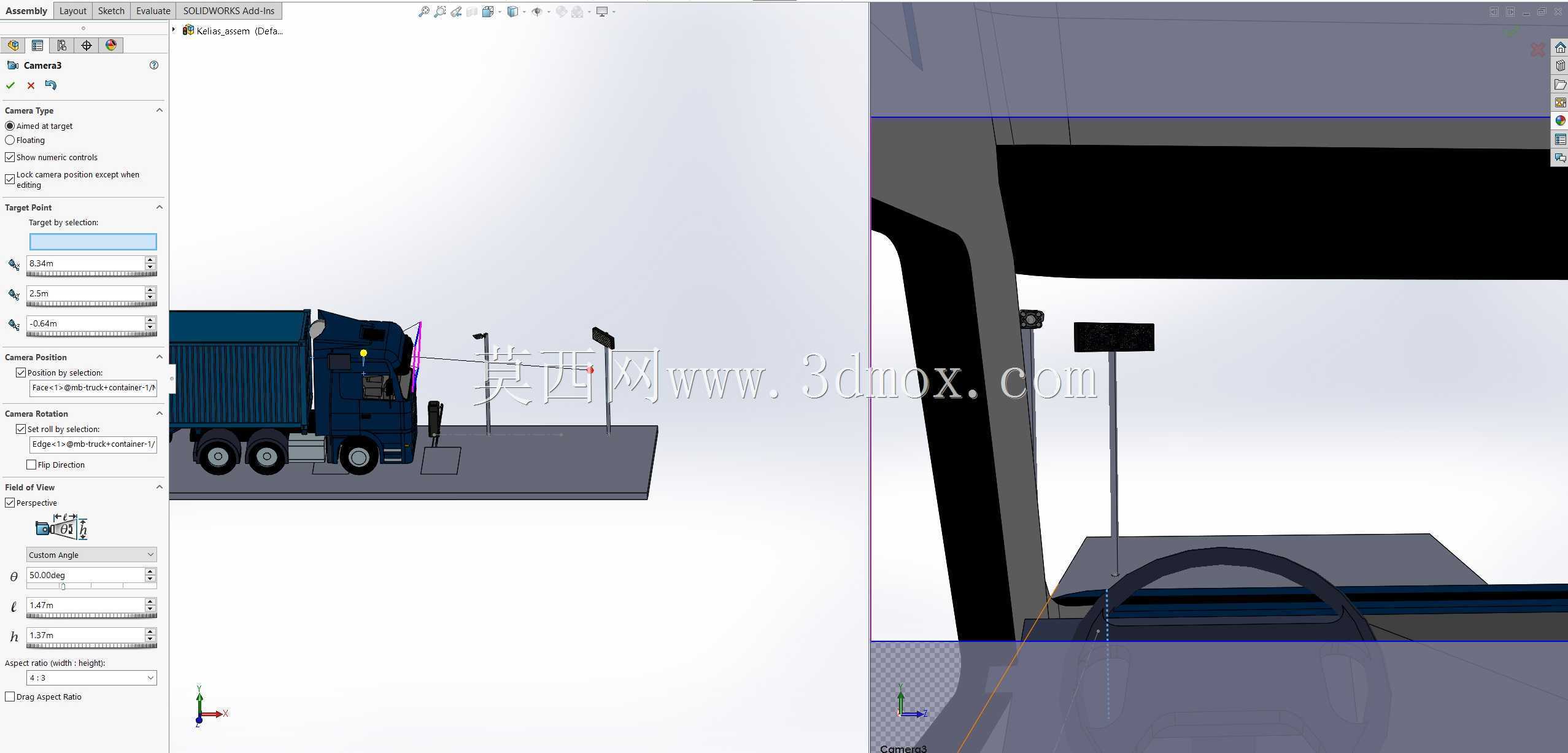

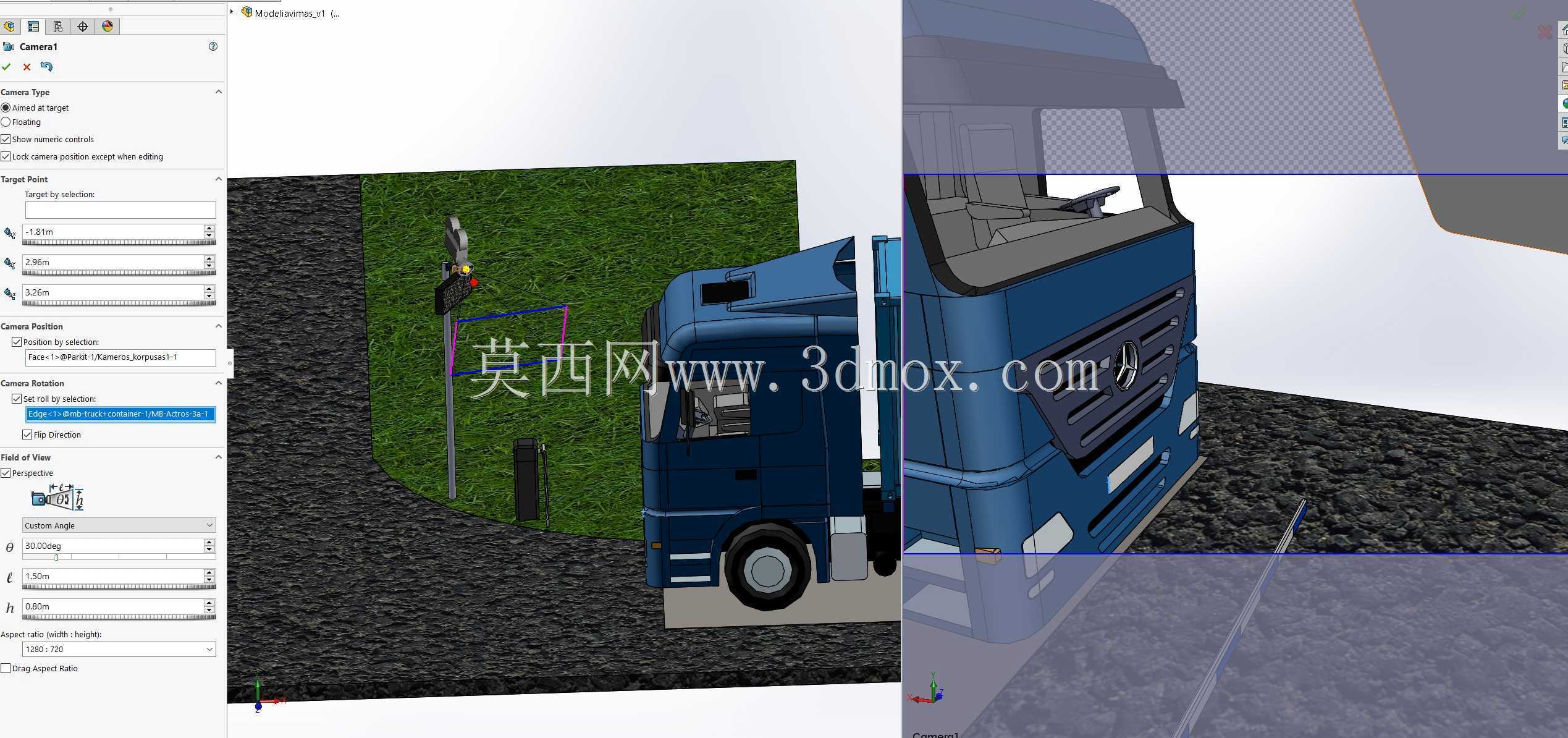

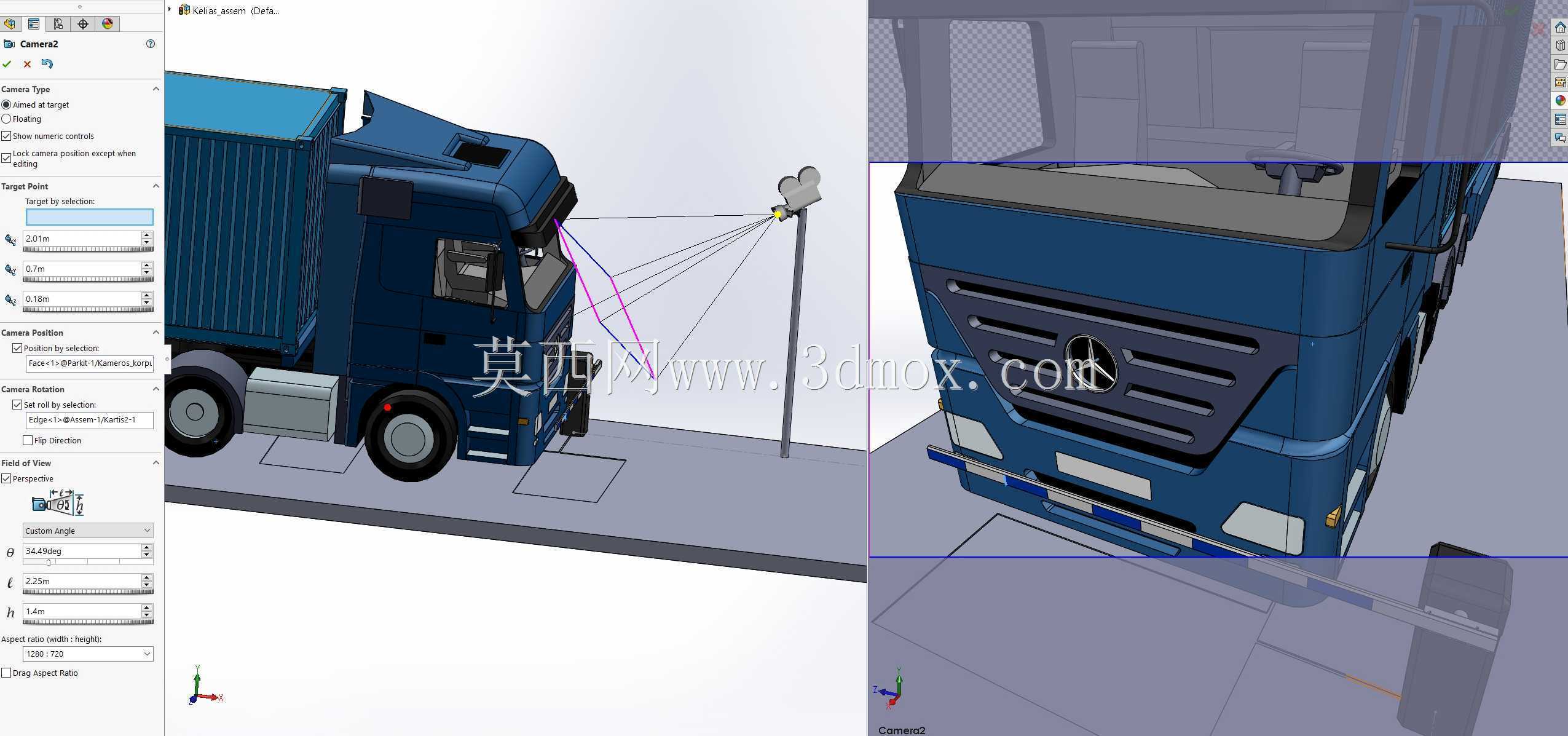

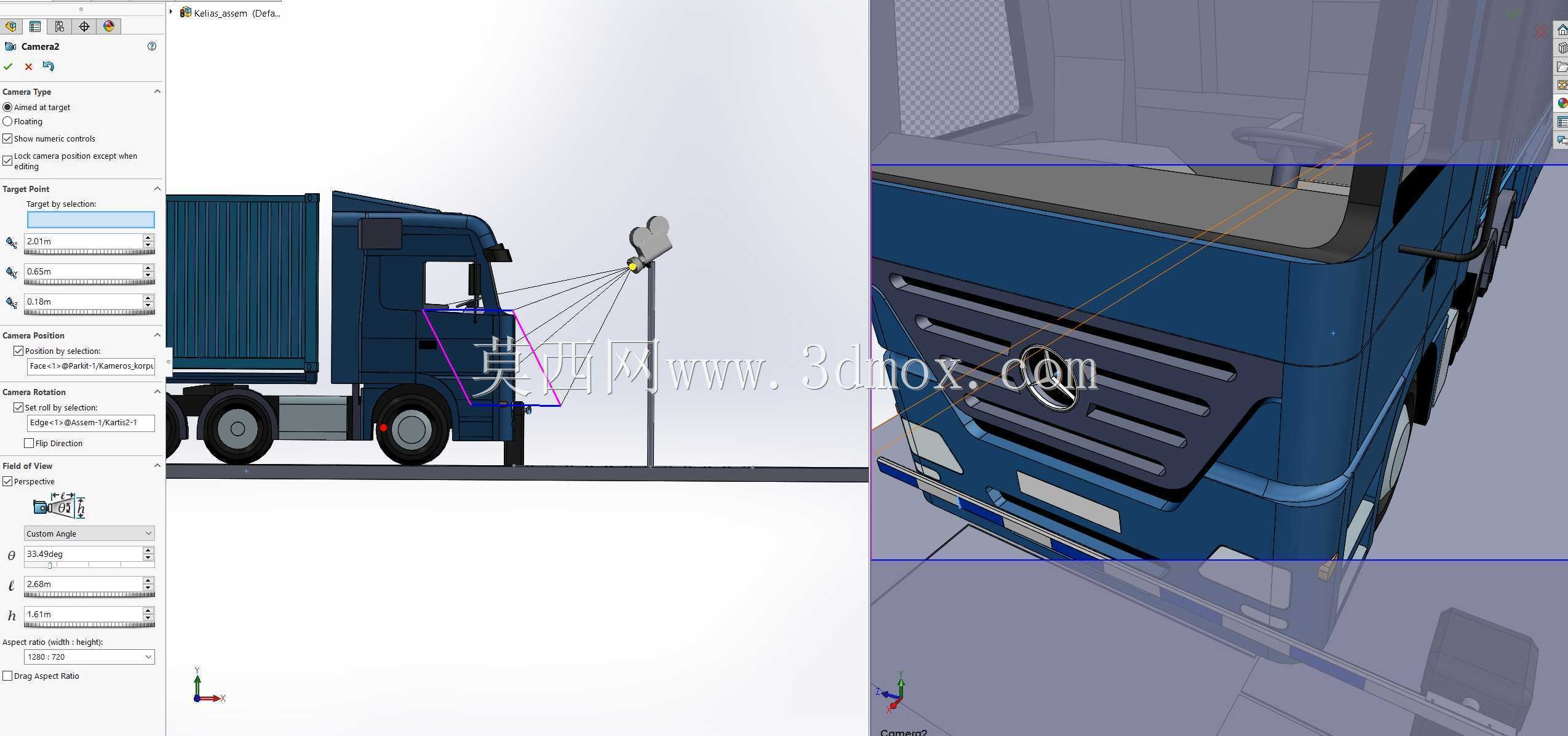

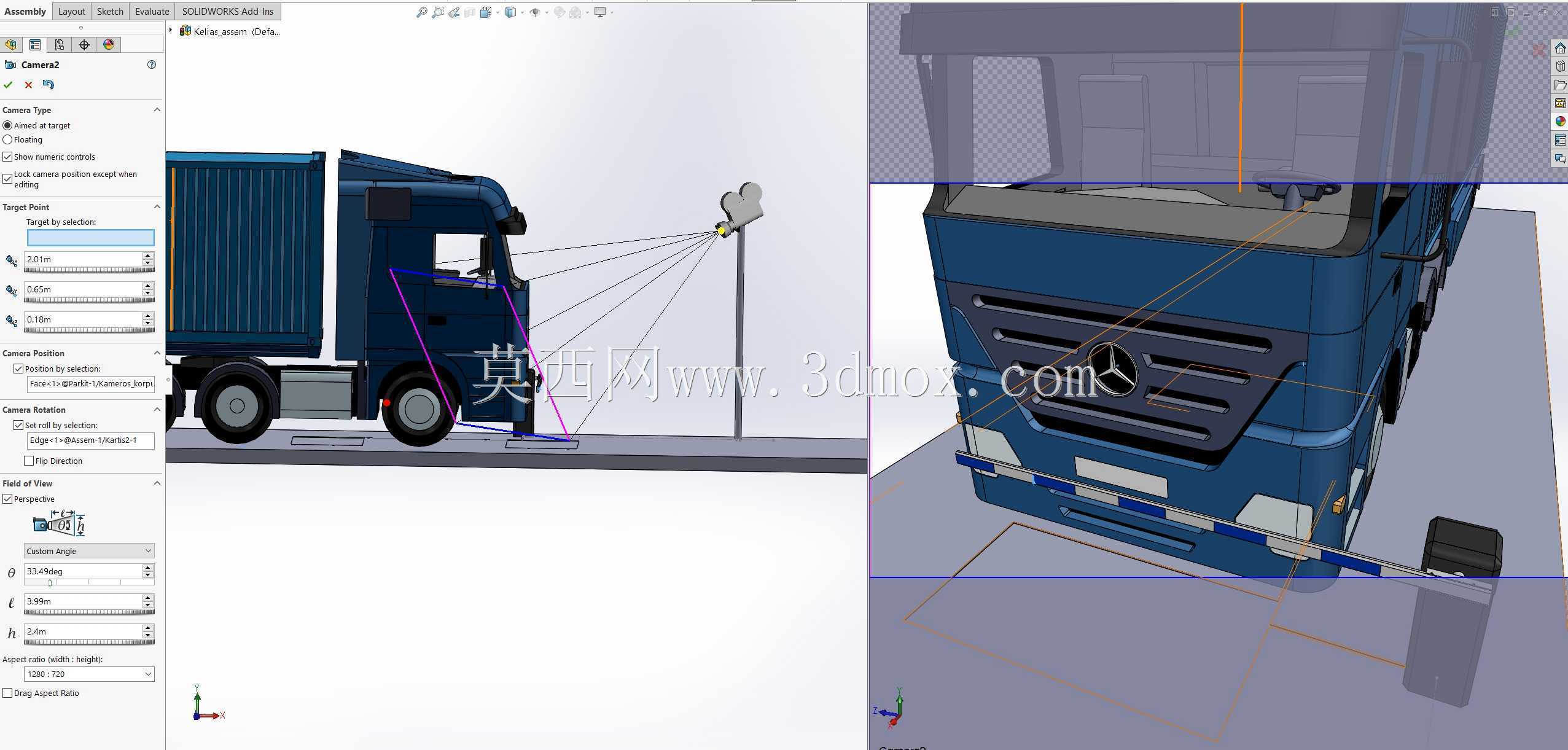

　　从功能特性的还原度来看，模型里的道闸闸杆做了抬杆、落杆两个状态的结构演示，能直观展示闸杆运动过程中的扫过区域，方便设计人员核对闸杆抬起后的净空高度，是否满足消防车辆、中型货车的通行要求——常规直杆道闸抬起后的净空高度在2.2米左右，如果项目有大型车辆通行需求，就需要提前更换折臂杆或者加高道闸安装高度，这些细节在三维模型里都能直观呈现，比平面图纸的辨识度高很多。车牌识别摄像机的镜头视角也做了模拟，能直观看到识别区域的覆盖范围，方便设计人员调整摄像机的安装角度，避免被周边的绿化、指示牌遮挡视野。

　　很多停车场设计容易忽略的安装边界问题，在这套模型里也做了充分考虑：比如设备安装位置要避开地下管线的走向，模型里预留了设备到路边排水沟的最小距离，防止雨季积水浸泡设备箱体；道闸主机的检修空间预留了500mm的操作距离，方便后期运维人员打开机箱门检修内部的控制模块、电机部件；识别摄像机的立杆位置避开了车辆转弯的内轮差区域，防止长轴距车辆转弯时剐蹭立杆。这些细节都是实际项目中踩过坑之后总结出来的，做进模型里能让后续的设计人员少走很多弯路。

　　不同于纯展示用的效果模型，这套建模成果完全面向工程落地需求，所有部件的结构都是可拆解的，比如道闸的电机传动部分、摄像机的调节支架、防护桩的固定结构都做了独立建模，结构工程师可以直接参考这些结构做设备的安装支架设计，或者根据项目需求调整设备的外观配色，比如园区项目需要把设备改成和建筑外立面匹配的颜色，直接在模型里赋予对应材质就能快速出效果图，不用重新建模。对于智能交通系统的集成商来说，这套模型还可以直接用到智慧停车的数字孪生场景搭建里，因为所有设备的位置、尺寸都和实际项目一致，导入数字孪生平台后，只需要对接传感器的实时数据，就能实现停车场出入口的实时状态可视化展示，不用再做二次的模型校准。

　　在实际的项目投标阶段，用这套三维模型做方案演示，比传统的平面图纸、效果图更有说服力，能让甲方直观看到出入口的设备布局、车辆通行的动线，甚至可以模拟高峰时段多辆车连续通行的场景，验证设备布局的合理性，比如跟车距离过近时防砸传感器的触发范围、无牌车辆扫二维码缴费的操作位置是否方便驾驶员伸手操作，这些细节都能在模型里做模拟验证，提前发现设计缺陷，避免施工完成后再整改造成的成本浪费。
