钢结构遮阳雨棚支撑框架三维设计

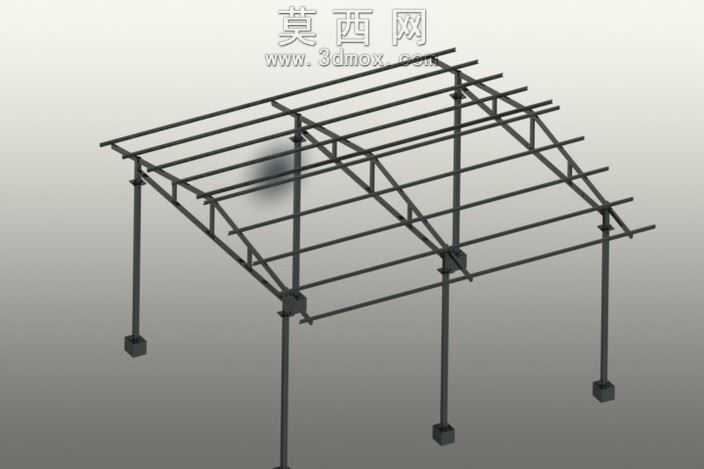

本作品为钢结构遮阳雨棚的支撑框架三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原真实工程结构尺寸，保证各构件的装配精度符合实际施工的公差要求。建模阶段首先梳理整体受力逻辑，确定四根垂直主立柱作为核心竖向承重构件，每根立柱底部配置独立方形混凝土配重基座，建模时对基座与立柱的连接节点做了精细化处理，还原了地脚连接的固定结构细节，保证竖向支撑的稳定性表达准确。顶部框架部分采用主次梁分层排布的设计思路，沿雨棚延伸方向布置纵向主承托梁，垂直于主梁方向等距排布横向次龙骨，次龙骨上方预留屋面铺装的安装位，同时在主梁与立柱的连接位置增设三角形斜向支撑构件，通过三角稳定结构强化节点抗剪、抗扭性能，避免框架在荷载作用下出现节点变形。材质渲染阶段，所有金属钢构件统一赋予哑光深灰黑色金属材质，还原热轧型钢经防锈涂装后的真实质感，调整材质粗糙度参数避免出现过度反光的失真效果，底部混凝土基座赋予清水混凝土材质，添加细微的表面颗粒纹理与浇筑色差，提升整体模型的真实感。渲染输出时采用柔和的漫反射光照环境，从斜上方投射主光源，清晰呈现各构件之间的层叠关系与连接节点细节，同时添加柔和的环境遮蔽效果，强化框架的空间层次感。设计过程中充分考虑结构的受力合理性，所有构件的截面尺寸均参照常规轻型钢结构雨棚的工程规范设定，主立柱采用方管截面保证竖向承重能力，主次梁采用适配的型钢截面平衡承重需求与材料用量，斜撑构件的角度经过优化，在不额外占用过多空间的前提下最大化提升结构整体刚度，整体框架无冗余构件，排布规整，既满足遮阳雨棚的承重支撑功能需求，也兼顾了结构的简洁美观性，可用于钢结构雨棚的方案展示、结构受力模拟参考、施工交底可视化等场景。
