三片式内螺纹手动球阀三维设计作品

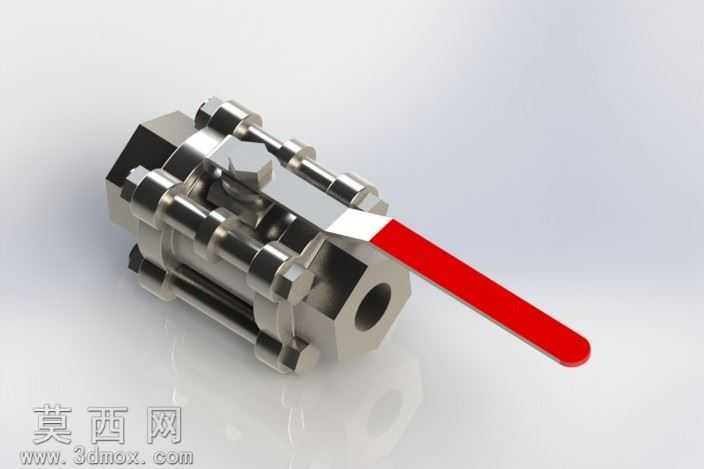

本作品为三片式手动球阀的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据三片式球阀的通用工程尺寸规范，拆分出左阀体、右阀体、中间阀体、球体、阀杆、手柄、密封垫圈、连接螺栓等独立零部件，对每一个零件进行特征建模：阀体部分通过旋转凸台特征构建内流道与外轮廓，再通过拉伸切除加工出内螺纹接口、螺栓过孔、阀杆装配腔等结构，保证流道孔径与公称通径参数匹配，内壁做圆角过渡处理减少流体阻力；球体部分采用旋转特征构建球形基体，切除出等径直通孔，表面做光滑度约束模拟精加工后的密封接触面；阀杆部分通过拉伸、切除特征构建出与球体配合的扁榫结构、与手柄连接的方头结构，以及密封槽位；手柄部分采用钣金与实体混合建模，红色握持区域做曲面圆角处理，提升握持舒适度的视觉表现。装配阶段严格按照实际装配顺序添加配合约束，阀体之间通过螺栓同轴、面重合约束完成组装，球体与阀座密封面添加相切约束保证密封贴合，阀杆与阀体添加同轴、旋转自由度约束，手柄与阀杆添加固定约束，确保整体装配后可实现90度旋转启闭的动作模拟，无干涉错位问题。材质与渲染阶段，对阀体、球体、螺栓、阀杆等金属部件赋予抛光不锈钢材质，调整金属粗糙度、反射率参数模拟金属加工后的亮面质感，密封垫圈赋予黑色丁腈橡胶材质，调整哑光粗糙度表现橡胶的弹性质感，手柄握持部分赋予红色哑光塑料材质，与金属部件形成鲜明视觉区分；渲染时采用影棚柔光环境，添加地面反射效果，突出金属部件的高光与结构轮廓，清晰展现三片式球阀的三段式阀体结构、螺栓连接布局、手柄操作位置、内螺纹接口形态，完整还原该类阀门的工业外观与结构特征。设计过程中重点考量了三片式结构的可拆卸维护特性，所有连接螺栓的位置预留了拆装操作空间，阀杆的防飞出结构做了细节还原，内螺纹接口的尺寸符合管路连接通用标准，球体通孔与流道的对中精度在建模时通过参数关联保证一致，避免出现通径错位影响流量的问题，整体模型结构完整，细节还原度高，可用于产品展示、结构教学、装配模拟等场景。
