渠道钢制插板闸门启闭结构三维设计

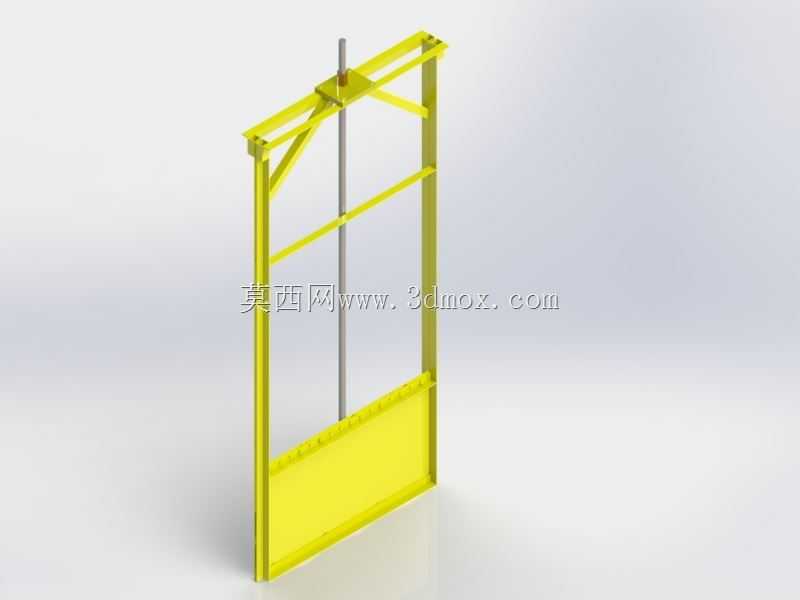

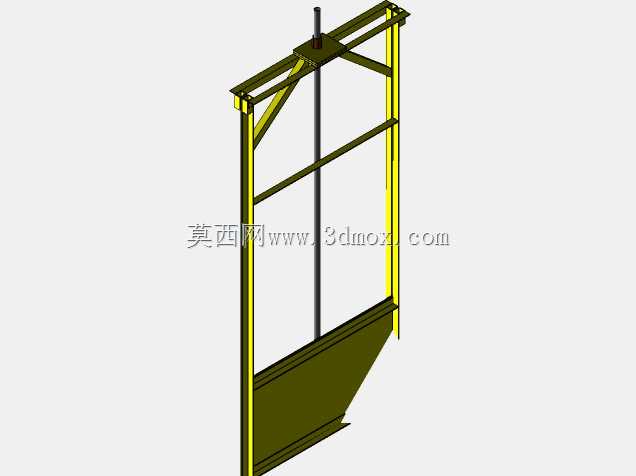

　　这套三维结构对应的是水工场景常用的手动钢制插板闸门，日常在农田灌溉支渠、小型污水处理站导流渠、厂区雨污分流排水沟、小型蓄水池进出水口都能见到这类构件的实际应用，核心作用是通过闸板的垂直升降完成通路的截流、开度调节，控制渠道内的水位与过水流量，相比传统的砖砌闸板、木质闸板，钢制焊接结构的耐水压能力更强，长期浸泡在水体中也不容易出现变形、渗漏的问题，适配的渠道宽度通常在0.8米到1.5米区间，适用的水头高度不超过3米，属于低压水工挡水构件范畴。从结构组成来看，两侧的立式框架是整套构件的受力基础，采用矩形型钢焊接成型，框架内侧加工有对应闸板厚度的导向滑槽，滑槽内预留了聚四氟乙烯滑板的安装位，能够降低闸板升降过程中的摩擦阻力，

　　同时避免闸板在水压作用下出现侧向偏移，框架顶部设置了横向连接梁，既能够保证两侧框架的平行度，也为中间的启闭螺杆提供了安装支撑位，螺杆下端通过铰接结构与闸板顶部的连接座固定，转动螺杆顶端的操作端就能带动闸板沿着滑槽做垂直方向的往复运动，实现闸门的开启与关闭。闸板部分采用整块钢板焊接加筋结构，迎水面的钢板背面焊接了横向与纵向的加强肋，避免长期受单侧水压作用出现板面鼓胀变形，闸板的底部加工有楔形密封面，和渠道底部的预埋密封座配合，当闸门完全落到位时，楔形面的挤压力能够让密封橡胶条产生足够的压缩量，阻断底部的渗漏通道，闸板两侧与框架滑槽接触的位置也安装了L型橡胶密封件，封堵侧边的过水间隙，整套结构的密封性能能够满足低压输水渠道的零渗漏要求。

　　设计过程中首先要匹配安装渠道的实际断面尺寸，两侧框架的安装地脚需要和渠道侧壁的预埋钢板对应，地脚螺栓的孔位预留了20mm的调节余量，抵消土建施工过程中产生的尺寸误差，框架的整体高度要比渠道设计最高水位高出300mm以上，避免水位上涨时出现漫溢问题，闸板的最大提升高度要和渠道的设计最大过水流量匹配，保证闸板完全提起时，过流断面的面积能够满足峰值流量的通过要求，不会出现雍水现象。启闭螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高，承重能力更强，还具备一定的自锁性能，当闸板调整到指定开度后，不需要额外的锁止结构就能保持位置固定，不会因为水压的作用出现闸板自行下落或者上移的问题，

　　螺杆的有效行程要比闸板的最大提升高度多留出50mm的安全余量，避免操作过程中出现螺杆顶死或者脱扣的问题。实际安装时需要先将两侧框架在现场进行预拼装，校验两侧滑槽的平行度以及滑槽整体的垂直度，偏差不能超过千分之一，否则会导致闸板升降卡涩，长期运行还会出现密封件偏磨导致的渗漏问题，框架固定完成后再吊装闸板进入滑槽，最后安装顶部的螺杆与连接结构，手动操作全程检查闸板升降是否顺畅，密封面的贴合是否均匀，确认无卡滞、无渗漏后再完成最终的固定。这类结构相比电动启闭的大型闸门，结构更简单，维护成本更低，不需要配套供电线路与控制系统，在无供电的野外灌区、分散式排污点位的适用性更强，日常维护只需要定期清理滑槽内淤积的泥沙、杂物，定期在螺杆螺纹位置涂抹润滑脂，检查密封橡胶件的老化情况，就能保证十年以上的稳定使用寿命，建模过程中对所有焊接位置的焊脚尺寸、螺栓连接的孔位公差、密封件的压缩量都做了1:1的还原，能够直接用于结构校验、工程算量以及施工安装的技术交底。
