MotomanK6焊接作业机器人结构设计

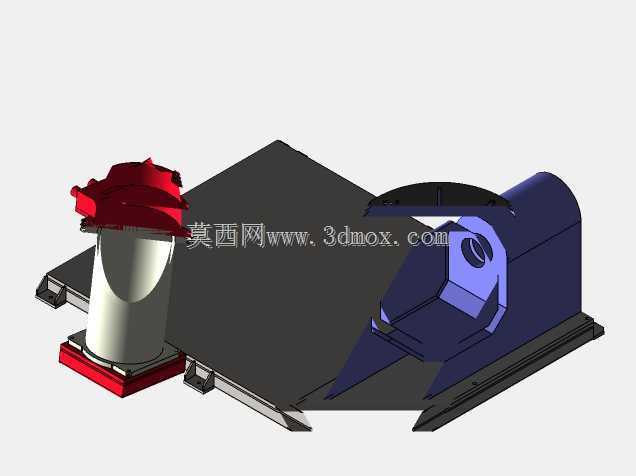

　　在汽车零部件、钢结构件的批量焊接生产场景中，变位机与焊接机器人的协同布局直接决定产线的作业覆盖范围与工位节拍，这套焊接机器人配套变位机的三维结构，完全围绕中小尺寸结构件的焊接区域规划需求搭建，没有冗余的装饰性结构，所有部件的位置、尺寸都服务于实际焊接作业的可达性要求。从安装边界来看，整套设备的底座采用分体式落地安装设计，机器人侧底座与变位机侧底座通过中间的平台连接板实现基准统一，安装时需要保证两个底座的上平面平面度公差控制在0.2mm以内，避免长期运行出现底座沉降偏差影响焊接轨迹精度；机器人本体的回转底座采用方形法兰结构与底座连接，法兰面预留了12个M16的螺栓安装孔，可适配不同厚度的减震垫安装需求，

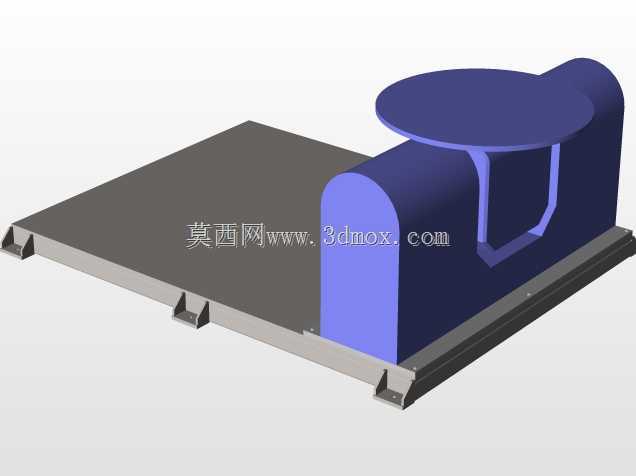

　　底座到机器人J1轴回转中心的高度经过反复校核，保证机械臂在最大伸展姿态下不会与变位机的翻转框架发生运动干涉。变位机部分采用单轴翻转式结构，翻转框架的开口尺寸专门针对长度800mm以内、宽度500mm以内的焊接工装夹具设计，框架内侧预留了工装安装的T型槽与气动管线走线通道，翻转驱动侧采用封闭式腔体结构，既可以保护内部的传动部件不受焊接飞溅的灼伤，也能避免焊接烟尘进入传动间隙造成部件磨损。从设计思路上，这套模型没有追求过度的参数化花哨结构，而是完全贴合车间实际焊接工位的布局逻辑：机器人的作业半径覆盖范围刚好匹配变位机翻转0-90度时的所有工件装夹位置，不需要额外增加外部行走轴就能完成工件所有焊缝的焊接作业，对于小批量多品种的焊接生产场景，这种布局可以大幅减少工位的占地面积，同时降低设备的整体投入成本。在功能特性上，机器人末端的安装法兰预留了焊枪、防撞传感器、送丝管支架的安装位置，法兰端面的定位销孔采用H7精度公差设计，保证焊枪更换时的重复定位精度满足焊接工艺要求；变位机的翻转轴线与机器人J2轴的运动平面处于同一水平高度，这种设计可以让机器人在焊接环形焊缝时，只需要调整少量关节角度就能保持最优的焊接姿态，减少关节轴的频繁反向运动，延长设备的使用寿命。实际车间应用中，这套布局的工位通常会配套焊接防护屏、焊烟除尘罩、安全光栅等外围设备，模型中预留的底座安装孔位、管线出口位置都已经考虑了外围设备的对接需求，

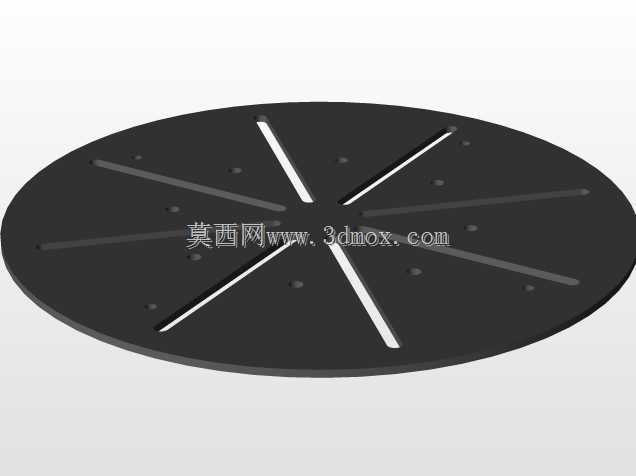

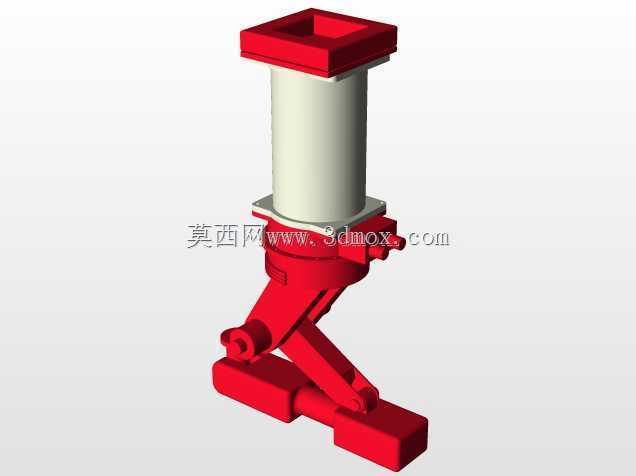

　　不需要在现场安装时额外进行底座打孔或者结构切割；机器人侧的立柱部分采用流线型外罩设计，既可以避免焊接飞溅堆积在关节缝隙处，也能让内部的伺服电机线缆、气管走线更加顺畅，减少线缆弯折造成的老化破损。针对焊接区域规划的需求，这套模型的所有运动部件都标注了明确的运动极限位置，在进行产线仿真时，可以直接导入模型进行干涉检查与轨迹优化，不需要再对部件的运动范围进行二次测量；变位机的工作台面采用耐磨钢板材质设计，表面经过喷砂处理，避免焊接工装长期装夹造成台面划伤变形，工作台面的接地螺栓位置专门设置在靠近驱动侧的角落，方便焊接地线的连接，减少焊接电流对设备内部电气元件的信号干扰。从结构细节来看，机器人的关节连接处都设计了防飞溅的挡边结构，

　　挡边与关节外罩之间预留了3mm的间隙，既不会影响关节的正常转动，也能阻挡大部分焊接飞溅进入关节密封处；变位机的尾座采用可调式结构，安装时可以根据实际装配误差调整尾座的同轴度，调整范围在±5mm以内，降低了底座加工的精度要求，也方便后期设备维护时的部件更换。整套结构没有采用复杂的集成化设计，所有部件都采用模块化拆分，机器人底座、机械臂关节、变位机框架、驱动单元都可以单独拆分出来进行单独的工程图导出，对于结构设计人员来说，可以直接参考这套布局进行自己工位的焊接方案设计，根据自己的工件尺寸调整变位机的框架大小或者机器人的安装高度，不需要从零开始搭建基础结构，大幅缩短焊接工位的设计周期。在进行三维建模时，这套模型的所有配合面都按照实际装配公差进行了间隙设置，比如机器人底座与安装平台之间的间隙、变位机翻转框架与驱动轴的配合间隙，都符合实际机械装配的要求，导入仿真软件后可以直接进行运动仿真，不需要再对配合关系进行调整；对于设备选型人员来说，可以通过模型直观判断这套设备的占地面积、作业覆盖范围是否满足自己车间的工位需求，对比不同布局方案的优劣，避免出现设备进场后才发现空间不足或者作业范围不够的问题。
