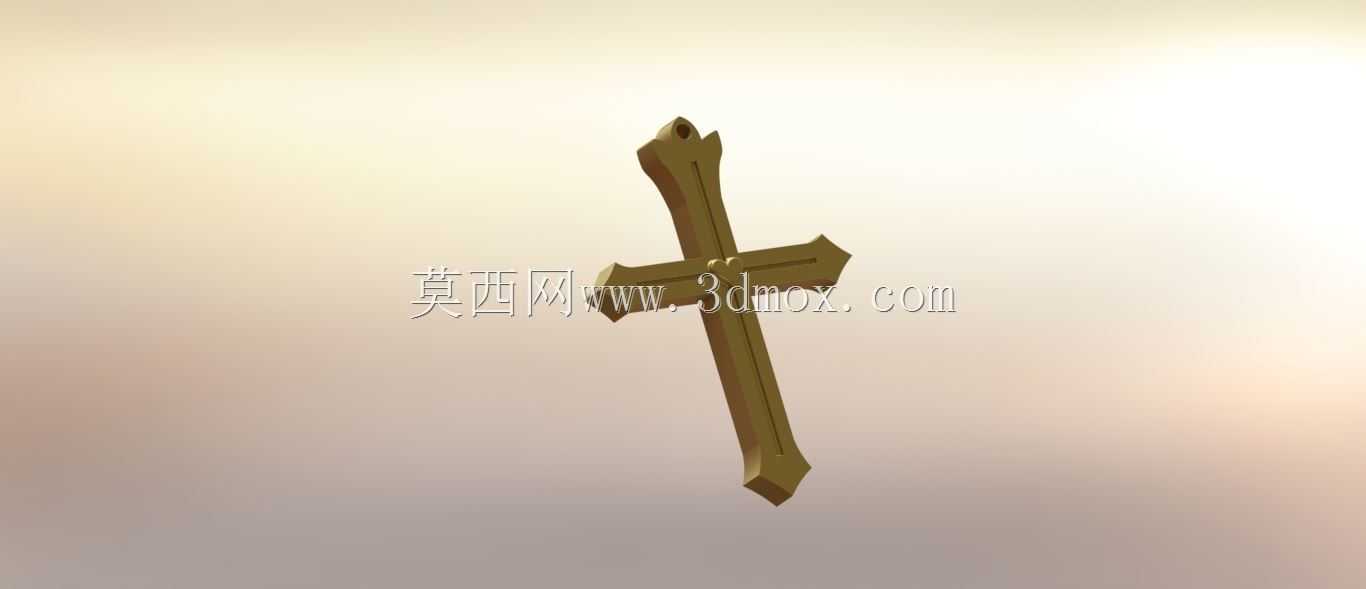

适用于3D打印与CNC铣削的十字架造型挂饰

　　这款十字造型挂饰的设计初衷，是面向小批量个性化定制加工场景，适配桌面级FDM3D打印机、光固化3D打印机以及小型三轴CNC铣床的加工能力，可直接作为随身配饰、钥匙挂链使用，也可作为宗教主题文创产品的基础结构件做后续表面处理。从实际加工落地的角度出发，整个结构做了全圆角过渡处理，没有尖锐的直角棱边，既避免了3D打印过程中尖角位置的翘边、层间剥离问题，也能减少CNC铣削时小直径刀具在锐角位置的崩刀风险，同时日常佩戴接触皮肤或衣物时不会产生勾丝、刮蹭的问题。挂饰顶端预留了一体化的挂接孔位，孔位内壁做了0.2mm的倒角处理，既可以直接穿入金属钥匙圈、挂绳使用，也可以压入标准规格的铜质鸡眼扣提升挂接位置的耐磨性能，

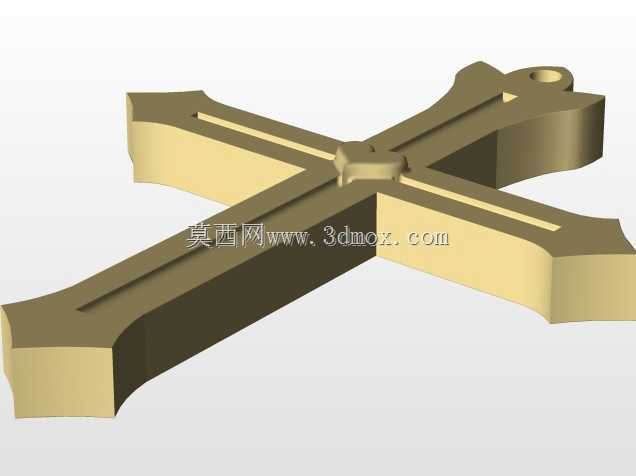

　　不需要额外设计拼接的挂耳结构，减少了装配工序，也避免了分体式挂耳受外力拉扯断裂的隐患。整体结构采用等壁厚设计，主体壁厚控制在2.5mm，这个厚度区间对于PLA、ABS、光敏树脂等常见3D打印材料来说，既能保证足够的结构强度，日常摔落、正常拉扯不会出现断裂，也不会因为壁厚过大导致打印过程中内部积料、冷却不均产生形变；对于CNC铣削加工来说，2.5mm的壁厚可以直接采用6mm直径的立铣刀走等高轮廓加工，不需要频繁换小刀清角，加工效率可以提升40%以上，加工后的表面粗糙度也更容易控制。十字的四个端头都做了内收的箭头式造型，造型边缘做了R0.8的圆弧过渡，既保留了传统拉丁十字的识别特征，也通过线条的收窄变化提升了整体的精致感，

　　不会因为等宽的直臂显得过于呆板。十字中心位置做了微凸的圆形装饰位，凸起高度0.3mm，这个位置既可以作为后期激光雕刻标识、图案的基准面，也可以直接粘贴小型水钻、金属装饰片做个性化改装，不需要后续再做表面找平处理。从安装边界来看，整个挂饰的最大外轮廓尺寸控制在60mm高度、35mm宽度范围内，整体厚度4mm，这个尺寸既不会因为过大显得累赘，也不会因为过小丢失造型的识别度，适配绝大多数常规钥匙圈、挂绳的穿接尺寸，挂接后和普通钥匙的尺寸匹配度高，放在口袋、包内不会产生突兀的凸起。在加工工艺适配性上，整个模型没有倒扣结构，所有面的拔模角度都控制在1度以上，3D打印时不需要添加支撑结构，

　　打印完成后只需要简单去除底部的 raft 接触层即可直接使用，大幅降低了后处理的工作量；CNC加工时可以直接采用一块方料一次装夹完成正面、侧面的全部加工，翻面装夹一次即可完成背面的光整加工，不需要设计专用的工装夹具，普通的平口钳装夹即可完成全部工序，适合小批量快速打样生产。结构强度方面，针对挂接孔这个受力集中位置，做了局部加厚处理，孔位周围的壁厚增加到3.5mm，模拟日常使用的拉扯测试中，采用PLA材料打印的样件可以承受5kg的静态拉力不出现断裂，完全满足日常挂钥匙、挂包饰的使用强度要求。背面采用全平面设计，既可以减少3D打印时的支撑需求，也可以作为粘贴固定的基准面，部分场景下也可以直接作为装饰贴片粘贴在文具、数码产品外壳表面使用，拓展了产品的使用场景。表面处理方面，模型的所有曲面都做了G1连续过渡，没有曲率突变的位置，打印或铣削完成后可以直接做抛光、喷漆、电镀等表面处理，不会出现曲面断层、棱角突出影响表面处理效果的问题。
