标准六面点数立方体掷骰结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:609967
  • 标准六面点数立方体掷骰结构设计
  • 标准六面点数立方体掷骰结构设计
  • 标准六面点数立方体掷骰结构设计

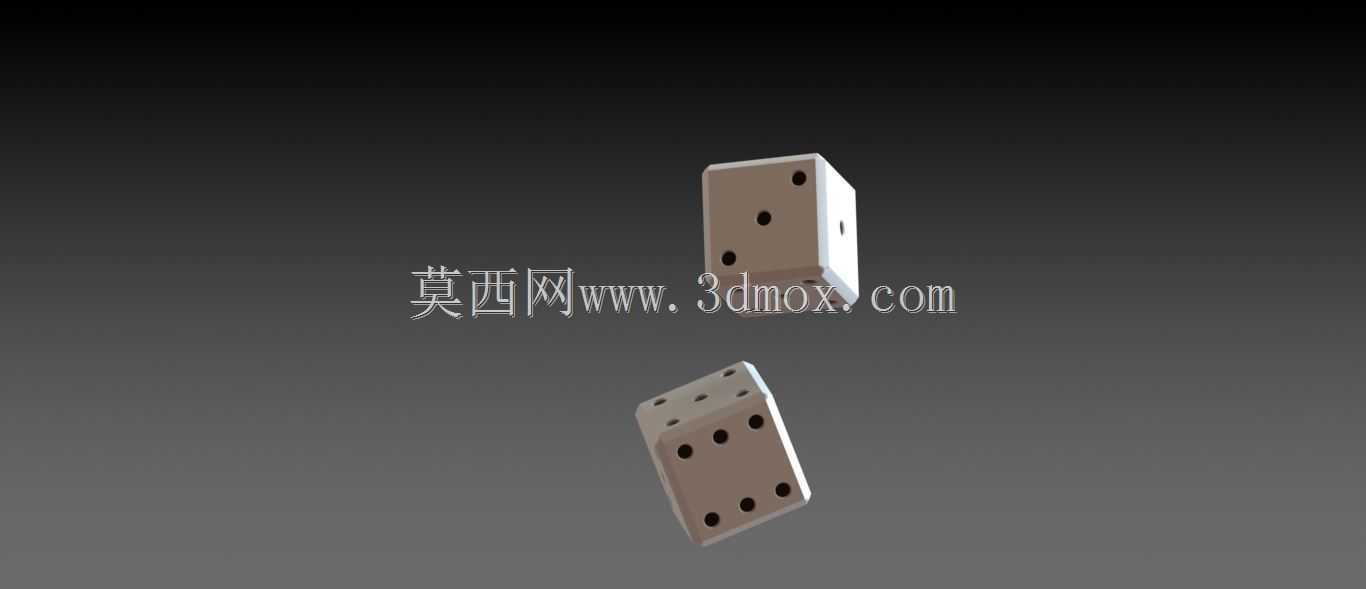

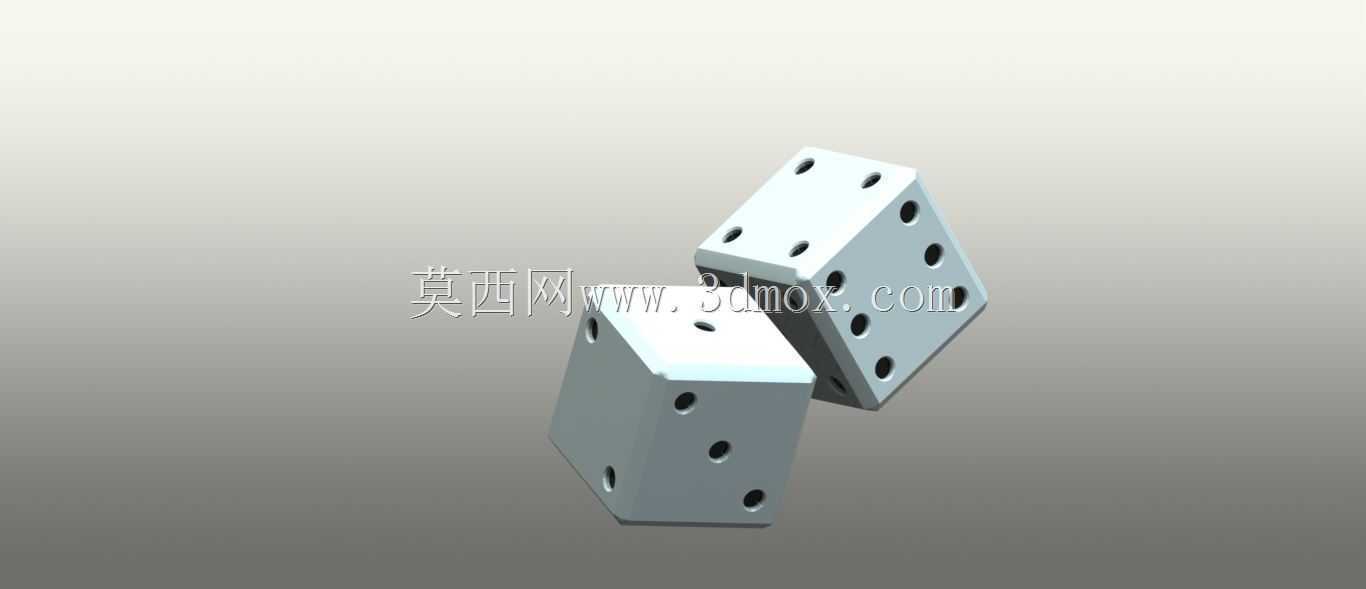

  本次呈现的六面立方体掷骰结构,在娱乐道具设计、桌游配套器具开发、随机数模拟演示装置等场景中有着广泛的应用空间,区别于常规注塑量产的民用骰子,该三维结构严格遵循正六面体几何公差要求,所有相邻面的垂直度控制在0.02mm以内,相对面的平行度误差不超过0.015mm,从结构根源上保障抛掷过程中重心稳定,每一面落地概率趋近均等,避免因结构偏差导致的点数概率失衡问题。

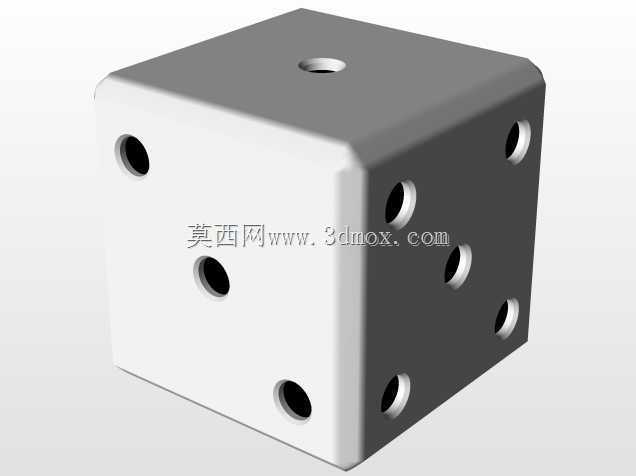

  从设计思路层面来看,建模初期先以原点为中心构建边长16mm的正立方体基准,六个面分别对应1-6的点数标识,其中1点与6点、2点与5点、3点与4点分别处于相对立面,符合通用骰子的点数排布规则。点数凹陷结构采用直径2.5mm、深度1.2mm的盲孔设计,孔口做0.2mm的圆角过渡,既避免锐边在长期抛掷碰撞中出现崩缺,也能在后续表面处理工序中让色漆填充更牢固,不易出现掉漆磨损。立方体的12条棱边全部做R0.8mm的倒圆角处理,8个顶点做R1mm的球面过渡,这种细节设计一方面能降低抛掷落地时的冲击力,减少结构磕碰损伤,另一方面也能优化滚动过程的顺滑度,避免尖锐棱边卡滞在织物、软质桌面的缝隙中影响随机结果。

  在功能特性上,该结构为实心等密度设计,建模时将整体重心严格约束在立方体几何中心位置,所有点数盲孔去除的材料体积经过精确计算,通过调整各面凹陷的深度差补偿材料去除带来的重心偏移,确保六个方向的重量分布完全一致。结构表面预留0.1mm的抛光余量,可适配后续的ABS注塑、树脂3D打印、金属机加工等多种加工工艺,若采用金属材质加工,可在内部预留填充腔,根据不同使用场景调整整体重量,比如桌游场景适配12g左右的轻量化设计,赌场专用场景可调整至28g左右的配重,提升抛掷时的厚重手感。

  从安装与适配边界来看,该结构属于独立使用的小型器具,无额外安装接口,整体外接尺寸为16mm×16mm×16mm(不含棱边圆角的最大外轮廓),可适配直径20mm以内的骰盅收纳空间,若用于自动化掷骰装置配套,可根据设备的推送轨道尺寸调整立方体边长,缩放过程中所有特征按比例关联,点数孔的直径、深度,棱边圆角值都随整体尺寸线性调整,不会出现特征变形或比例失调问题。在结构验证阶段,可通过运动仿真模拟抛掷过程,设置不同的初始角速度、落地接触面摩擦系数,验证各面落地的概率分布,调整重心偏移量修正结构偏差,确保最终成品的随机特性符合使用要求。

  不同于普通民用骰子的粗放式设计,该结构在建模过程中对所有特征做了参数化关联,修改整体边长时无需重新绘制草图,仅需调整全局参数即可完成全尺寸更新,点数标识的排布位置也做了参数约束,1点位于面中心,2点沿面对角线对称分布,3点沿对角线等距排布,4点位于面四角,5点在四点基础上增加中心点位,6点分两列对称排布,所有点位的中心距边缘距离不小于3mm,避免点位过于靠近棱边导致结构强度不足。针对不同的加工工艺,结构还预留了工艺补偿量,比如注塑成型时,点数盲孔增加0.3°的脱模斜度,方便模具开模时顺利脱模,减少顶出痕迹;采用CNC机加工时,棱边圆角可根据刀具半径调整最小R值,避免使用过小刀具导致加工效率降低。
