这款制动盘属于乘用车盘式制动系统的核心摩擦承载部件,主要适配1.8-2.0排量区间的乘用车型,在整车制动系统中承担将车轮转动动能通过摩擦转化为热能耗散的核心作用,是车辆减速、驻车过程中直接决定制动效能与制动稳定性的关键安全部件。日常行驶场景中,制动盘随车轮同步转动,当驾驶员施加制动踏板力时,制动卡钳两侧的摩擦片从轴向夹紧制动盘的两个摩擦工作面,通过接触面的滑动摩擦产生制动力矩,迫使车轮转速降低,实现车辆减速或停车的动作。

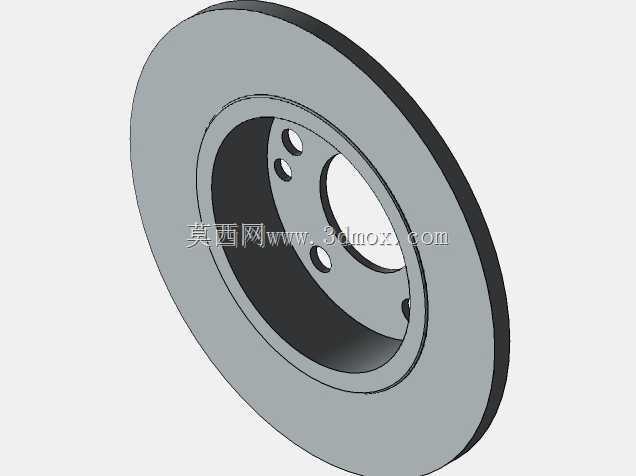

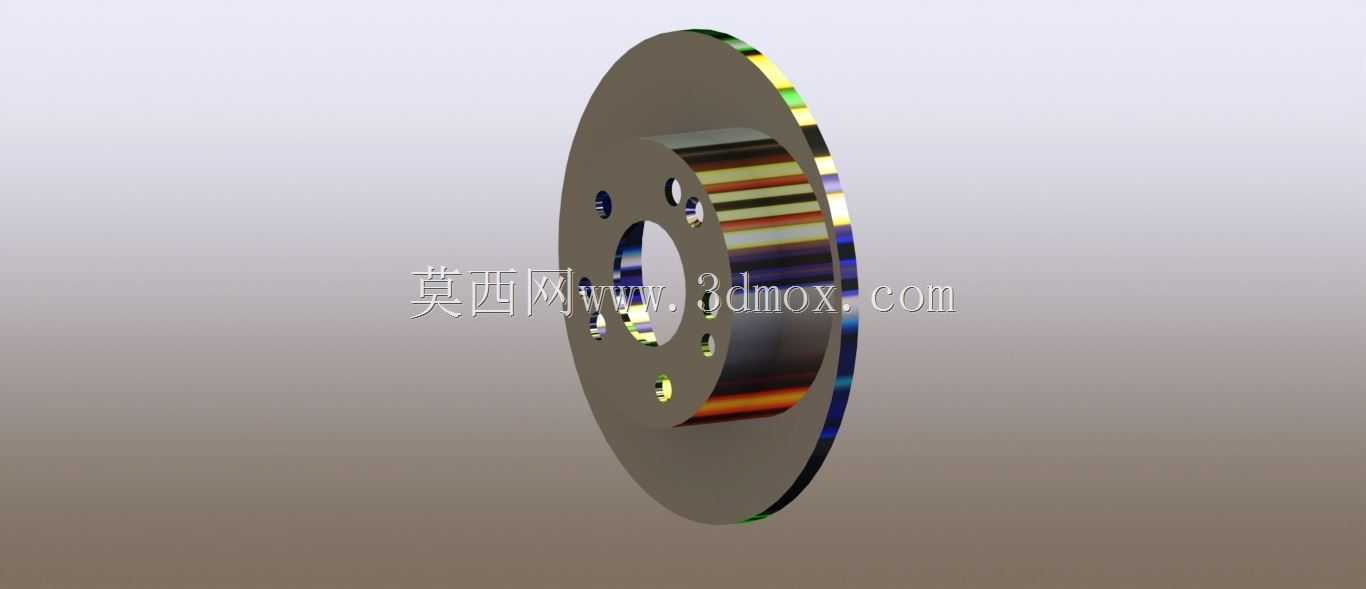

从结构设计来看,该制动盘采用典型的通风式结构设计,两个环形摩擦工作面之间设置有径向分布的通风散热筋,车辆行驶过程中,车轮转动带动的气流会从制动盘中心的安装区域沿通风筋向盘体外缘流动,持续带走摩擦过程中产生的大量热量,避免长时间连续制动工况下摩擦面温度过高引发的热衰退现象,保障连续制动时的摩擦系数稳定性。摩擦工作面采用平整环形设计,表面加工精度满足制动摩擦片的贴合要求,避免局部接触应力过大导致的摩擦片偏磨、制动抖动等问题。
安装边界方面,该制动盘的摩擦工作面外径为261毫米,整体装配完成后的重量为3.8千克,中心设置有与车轮轮毂轴头匹配的中心定位孔,周围分布的螺栓过孔与车轮螺栓规格、孔位分布完全匹配,安装时制动盘通过中心孔与轮毂轴头实现径向定位,再通过车轮螺栓与轮毂、车轮实现刚性连接,保证制动盘与车轮的同轴度,避免高速制动时出现方向盘抖动的问题。制动盘与卡钳的配合间隙经过设计校核,正常非制动状态下摩擦片与制动盘工作面保持微小间隙,既不会出现拖磨增加行驶阻力,也能保证制动动作施加时卡钳可以快速推动摩擦片贴合工作面,缩短制动响应时间。
从实际使用场景的设计考量出发,该制动盘的材质选用灰铸铁材质,这类材质具备良好的耐磨性与热稳定性,摩擦过程中不易出现粘结、刮伤摩擦片的问题,同时成本可控,适合量产乘用车型的配套使用。通风筋的排布方向经过优化,在保证散热效率的同时,兼顾了制动盘的结构强度,避免频繁制动过程中热应力集中导致的盘体开裂、变形问题。盘体的非摩擦安装面做了轻量化的结构优化,在保证安装刚度、满足强度要求的前提下,尽可能降低非摩擦区域的材料厚度,减少整体旋转质量,降低车轮的非簧载质量,对于提升车辆的悬挂响应特性、行驶平顺性有一定的帮助。
在结构建模过程中,需要重点保证几个关键尺寸的精度:首先是中心定位孔的尺寸公差与同轴度,这直接决定了制动盘安装后的跳动量,若跳动量超标,高速制动时会出现明显的制动抖动;其次是两个摩擦工作面的平面度与平行度,这两个参数直接影响摩擦片的贴合面积,若平面度不足,会导致制动时接触应力分布不均,局部温度过高,缩短摩擦片与制动盘的使用寿命;再者是安装螺栓孔的位置度,孔位偏差会导致制动盘无法顺利装配到轮毂上,甚至强行装配后出现应力集中,行驶过程中出现盘体开裂的风险。另外通风筋的结构建模需要保证筋条的厚度均匀,避免铸造过程中出现缩松、气孔等铸造缺陷,影响制动盘的整体结构强度。
在售后维修与改装场景中,这类制动盘的三维模型可以用于制动系统升级的匹配校核,比如更换多活塞制动卡钳时,需要核对制动盘的安装孔位、中心孔尺寸、摩擦面宽度、盘体总厚度等参数,确认新卡钳与现有制动盘的匹配性,避免出现卡钳与盘体干涉、摩擦片无法完全覆盖摩擦工作面等问题。同时在制动系统的台架试验仿真中,准确的制动盘三维模型可以用于热-结构耦合仿真分析,模拟连续制动工况下盘体的温度场分布、热变形量、热应力分布,提前验证结构设计的合理性,减少实物试验的迭代次数,缩短产品开发周期。对于维修技术人员而言,准确的三维模型也可以用于制作维修作业指导文件,明确安装过程中的定位基准、螺栓拧紧顺序、装配间隙检查要求等内容,提升维修装配的一致性,避免因装配不当导致的制动故障。
