手动式薄材裁切工装结构三维设计

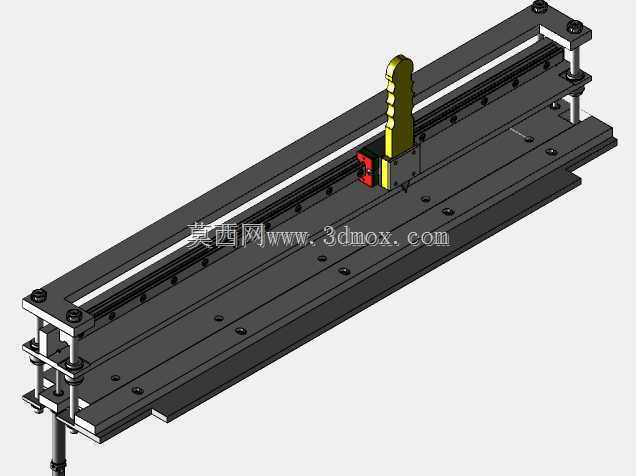

　　这款手动裁切结构的设计初衷，是面向小批量加工场景下的薄型物料定长裁切需求，在很多非标加工的零散工位、打样车间、包装辅料预处理环节，往往不需要配置高节拍的自动化裁切设备，这类手动驱动的裁切结构反而能兼顾操作灵活性与裁切精度，适配纸张、薄塑料片、薄铜箔、柔性垫片等多种厚度在2mm以内的片材加工，避免了大型裁切设备开机调试的冗余流程，单人即可完成上料、定位、裁切全流程操作。从结构布局来看，整套机构采用双层板式机架作为承载基础，下层底板作为安装基准面，预留了多组沉头安装孔位，可以直接固定在常规木质或金属工作台面上，安装边界的孔位间距适配多数车间现有工作台的T型槽间距，不需要额外加工过渡转接板，降低现场部署的改造成本。

　　上层板通过四根等高导柱与下层板连接，导柱两端采用锁紧螺母固定，保证上下板之间的平行度公差控制在0.05mm以内，避免裁切过程中出现刃口偏斜导致的裁切面毛边问题。裁切执行部分搭载了标准直线导轨副，滑动座与手动推把刚性连接，推把表面做了防滑纹理处理，操作时手部握持的受力角度符合人体工学设计，手腕不需要过度弯折即可完成全程推送动作，长时间重复操作的疲劳度更低。滑动座上集成了裁切刃具安装位，刃具采用快压式压板固定，不需要专用工具即可完成刃具的更换与间隙调整，当裁切不同厚度的物料时，可以通过调整压板的锁紧螺丝微调刃具伸出高度，保证刃口刚好穿透待裁物料又不会刮伤下层承托面板，延长刃具与承托板的使用寿命。

　　待裁切物料的定位依靠机架侧边的可调挡条实现，挡条上刻有长度刻度标识，调整挡条位置即可设定不同的裁切宽度，刻度的精度控制在1mm，满足常规薄材裁切的尺寸公差要求，对于有更高精度要求的裁切场景，也可以在挡条位置额外加装数显标尺，不需要改动主体结构即可完成精度升级。在安全设计层面，刃具的非工作侧设置了防护挡板，推送过程中手部不会直接接触刃口区域，推把的行程两端设置了硬限位缓冲块，避免推送超程导致的结构碰撞，缓冲块采用聚氨酯材质，碰撞时不会产生金属撞击异响，同时能吸收滑动到位的冲击力，保证裁切终点的位置稳定性。整套结构的运动部件没有采用复杂的气动或电动驱动元件，不需要接入气源或电源即可使用，对于没有动力配套的零散工位、

　　户外临时加工场景都有很好的适配性，日常维护只需要定期在导轨接触面涂抹少量润滑脂，检查导柱锁紧螺母的松紧度即可，维护门槛极低，不需要专业设备维修人员即可完成日常保养。从建模细节来看，所有的连接螺丝、导柱、导轨、螺母等标准件都按照实际选型的尺寸建模，装配关系完全还原实际装配流程，干涉检查覆盖了全行程的所有运动位置，不存在结构干涉问题，设计时也考虑了加工工艺性，所有的板类零件都采用常规的铣削、钻孔工艺即可加工，没有特殊的异形曲面或复杂加工特征，零件加工成本可控，适合小批量自制或外协加工。在实际使用场景中，这类结构除了常规的纸张裁切，还可以通过更换不同材质的刃具，适配薄橡胶片、泡棉、不干胶等多种柔性物料的裁切，调整挡条位置后也可以完成斜角裁切、定长分条等简单加工动作，相比普通的美工刀裁切，能保证裁切面的直线度，避免手工裁切出现的斜边、毛边问题，裁切一致性远高于纯手工操作，对于小批量多品种的加工场景，投入成本远低于自动化裁切设备，投入产出比优势明显。
