双立柱夹持式板材翻转机构设计

　　这套翻转机构主要面向板式家具生产、人造板深加工、建材板材加工等产线的工位衔接需求，解决传统人工翻板劳动强度大、板面易磕碰划伤、大尺寸板材单人无法操作的痛点，可直接对接前后段输送线，完成板材180度翻面作业，适配双面砂光、双面贴面、正反面检测等需要切换板材加工面的工序场景。

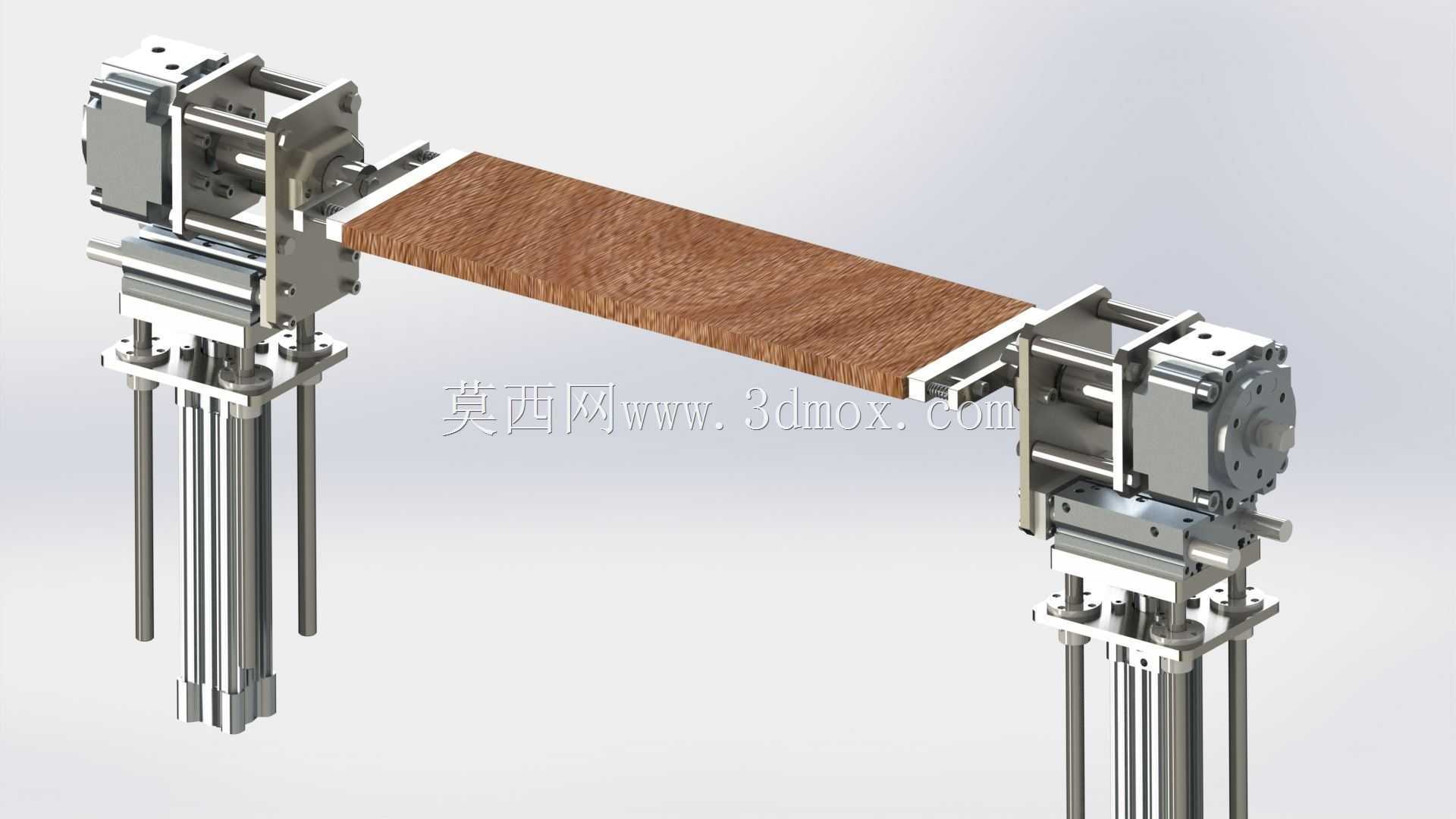

　　从结构布局来看，整套机构采用对称双立柱支撑设计，两侧立柱分别集成升降导向组件、旋转驱动组件与板材夹持组件，中间预留板材通行空间。立柱主体采用标准光轴搭配直线轴承做升降导向，导向轴的跨距经过受力核算，在夹持大尺寸板材升降时不会出现偏载卡滞，升降行程可根据产线输送面高度差做适配调整，常规适配18mm-50mm厚度的人造板材、装饰板材、金属薄板的翻转需求，单工位最大承载可覆盖常规1220*2440mm规格的标准板材重量。

　　夹持组件采用平置夹爪结构，夹爪接触面做了防滑缓冲处理，避免夹持时在板材边缘留下压痕，夹爪的开合行程可根据板材厚度做调节，夹持力通过驱动端的压力调节部件控制，既保证翻转过程中板材不会滑脱，又不会因夹持力过大造成板材边缘崩边、变形。两侧夹爪的同步性通过机械联动配合驱动端的同步控制实现，避免两侧夹持不同步造成板材错位。

　　旋转驱动组件集成在立柱上部，采用回转执行元件搭配减速结构，输出转速控制在合理区间，翻转过程启停平稳，不会因为惯性造成板材甩出，旋转角度可通过限位结构精准控制在180度，保证翻面后板材位置准确，可直接对接下游输送工位，不需要额外的位置校正。整套机构的安装边界需要预留两侧立柱的固定空间，地面安装需要做预埋固定或者搭配加厚安装底板，避免翻转过程中设备出现晃动，两侧立柱的同轴度需要在安装时做精准调校，保证旋转轴同心，避免旋转过程中出现卡阻、异常磨损。

　　设计过程中优先考虑了产线适配性，整套机构的升降、夹持、旋转动作可通过常规逻辑控制实现与前后段设备的信号联动，不需要复杂的编程调试，可直接集成到现有自动化产线中，也可作为独立工位搭配上下料人工使用。相比传统的龙门式翻板机构，这种双立柱侧夹式的结构占用空间更小，不需要在产线上方预留吊装空间，对车间层高的要求更低，同时夹持位置在板材两侧边缘，不会接触板材上下表面，对于表面已经做了饰面处理的板材更加友好，不会造成板面划伤、污损。

　　在细节结构处理上，所有导向轴、传动部件都预留了润滑维护点位，日常维护不需要拆解主体结构，可直接在设备外侧完成注油保养；驱动元件的安装位置做了避让设计，不会和板材通行路径产生干涉；管线采用拖链收纳，随升降、旋转动作同步运动，不会出现管线拉扯、缠绕的问题。整套机构的结构件多采用标准型材与标准件加工，加工成本可控，备件更换方便，适合中小规模板材加工企业的产线升级改造使用，也可作为非标自动化产线的标准功能模块做适配调整，针对不同尺寸、不同材质的板材，只需要调整夹爪行程、夹持力与升降行程参数即可快速适配，不需要对主体结构做大规模改动。
