在工业自动化检测、精密位移反馈、工位到位确认这类场景里,这类圆柱型传感元件的选型适配一直是结构设计环节容易踩坑的点,很多设计人员在做设备布局时,只关注传感的电气参数,忽略了机械安装边界、壳体配合公差,最后现场装配时要么出现安装干涉,要么感应端面和被测件的距离偏差导致检测信号不稳定,这套三维结构就是针对这类安装痛点做的具象化设计还原。从实际使用场景来看,这类传感元件常被用在小型输送线的工件到位检测、精密滑台的原点位置确认、小型装配工位的工件有无判断场景,相比方形传感元件,圆柱型的壳体在安装时可以通过圆周方向的微调,调整感应面的朝向,适配不同角度的被测件安装位置,尤其在设备内部安装空间局促、走线需要顺着设备框架排布的场景下,圆柱壳体的走线弯折适配性更好,不会出现方形壳体棱角处线缆反复弯折断裂的问题。看这个结构的设计思路,整体采用一体化圆柱壳体作为主体承载结构,壳体的外圆面做了高光洁度的机加工处理,一方面是保证安装时和安装座孔的配合精度,常规这类传感元件的安装座都会采用H7公差的基孔制配合,外圆的光洁度能保证装配时的顺畅度,不会出现卡滞划伤安装座内壁的情况;另一方面金属壳体本身可以起到电磁屏蔽的作用,在车间内有变频器、伺服驱动器这类强电磁干扰源的场景下,能减少外部杂波对内部感应元件的信号干扰,避免出现误触发的情况。感应端面的设计做了内凹式的结构处理,不是把感应芯片直接裸露在端面最外侧,这种设计的实际作用是在现场安装调试时,

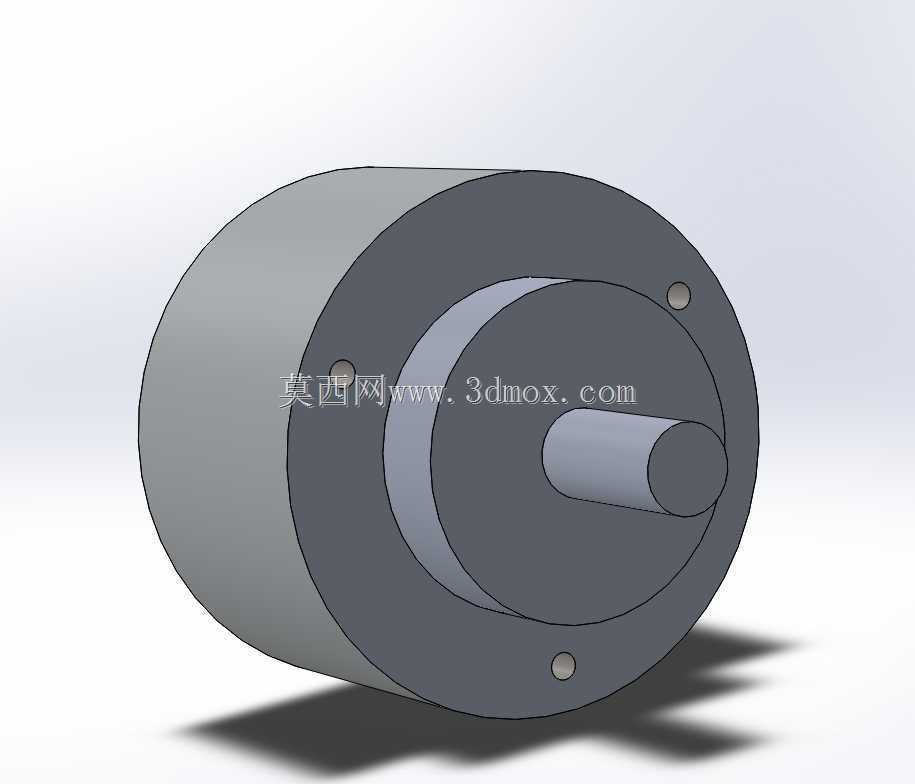

即使操作人员不小心把传感元件往安装孔里推过了头,或者被测件在运动过程中出现小幅窜动,也不会直接磕碰损伤内部的感应芯片,之前在做小型分拣线的项目时,就遇到过感应端面外凸的传感元件,被窜动的工件撞碎感应面导致整条线停机的故障,这种内凹结构能预留出0.5-1mm的安全防护距离,大幅降低现场的意外损坏概率。端面上三个均匀分布的安装小孔,是用来做端盖的压装固定,三个孔的位置做了等角度排布,保证端盖压装时的受力均匀,不会出现压装偏斜导致端盖和壳体之间出现缝隙,在有切削液、粉尘的加工车间场景下,均匀压合的端盖能保证壳体的密封性能,避免切削液渗入壳体内部腐蚀电路元件。从安装边界的尺寸来看,整体圆柱的轴向长度控制得比较紧凑,在做设备内部布局时,不需要给传感元件预留过长的轴向安装空间,尤其在多工位紧凑布局的转盘设备上,每个工位的安装空间都被压缩到极限,这种短尺寸的圆柱壳体可以直接嵌入到工位的安装立板里,不需要额外伸出很长的安装支架,减少了支架带来的振动干扰——要知道设备运行时的振动如果通过安装支架传递到传感元件上,很容易导致检测信号出现波动,尤其是高精度的位移检测场景,支架的振动幅值甚至会直接覆盖被测件的位移量,导致检测数据完全失效。壳体的外圆没有做多余的卡槽或者凸台结构,安装时可以根据实际需要的检测距离,沿着轴向灵活调整伸出长度,调整到位后用顶丝或者锁紧螺母直接固定在外圆面上即可,相比带固定卡槽的传感元件,这种光轴外圆的调整自由度更高,

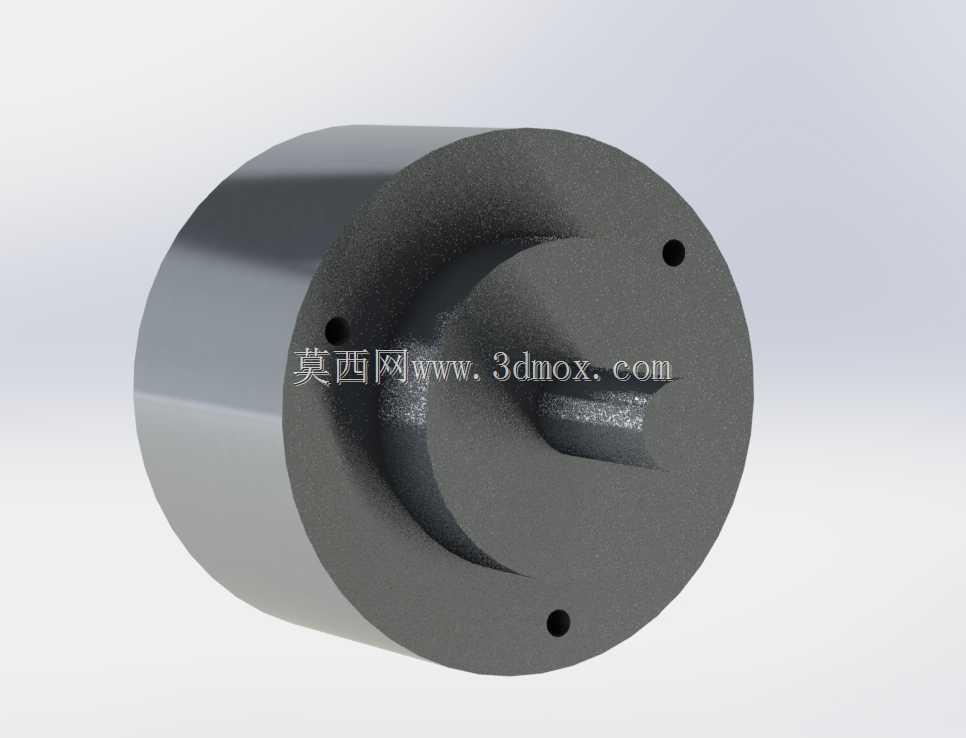

不需要在设计阶段就把安装位置的尺寸完全卡死,给现场调试留出了足够的调整余量。感应区域的异形槽结构,是针对特定被测件的轮廓做的适配设计,当被测件的凸起部分进入到这个异形槽的感应范围内时,内部的感应元件能获得更稳定的信号反馈,相比平端面的传感元件,这种仿形的感应面设计可以缩短有效检测距离,提升检测的响应速度,在高速运转的设备上,检测响应速度直接决定了工位动作的配合精度,比如在每分钟120次往复动作的滑台上,传感元件的响应延迟哪怕只有10ms,也会导致滑台的停止位置出现几毫米的偏差,直接影响后续装配工序的良率。做这类传感元件的三维建模时,最容易忽略的就是端面安装孔的深度和位置公差,如果孔的位置度偏差超过0.1mm,端盖压装时就会出现错位,
导致端盖和壳体的同轴度偏差,后续安装到设备上时,感应面的中心就会和被测件的检测位置出现偏移,最后出现检测距离不稳定的问题;另外壳体内腔的台阶尺寸也需要严格控制,内部的感应电路板是靠内腔的台阶做轴向定位的,如果台阶的轴向尺寸偏差过大,电路板的位置就会出现偏移,导致感应面和壳体端面的距离不符合设计要求,直接影响检测的有效距离。在实际设备选型配套时,这类圆柱型传感元件的适配性很强,不管是铝型材框架的自动化设备,还是钢板焊接的机床附件,都可以通过简单的钻孔加工完成安装,不需要做复杂的安装座设计,能大幅减少结构设计的工作量,同时后期维护更换时,也不需要拆卸周边的其他部件,直接松开锁紧件就能把传感元件抽出来更换,降低设备的维护停机时间。
