57HS112规格nema23步进电机结构设计

　　在自动化设备的传动选型环节里，57机座号的两相步进电机一直是中小负载点位运动场景的核心执行元件，这款nema23标准的57HS112步进电机，覆盖了绝大多数桌面级自动化设备、小型输送机构、非标工装治具的驱动需求，从3D打印机的轴系传动，到小型点胶机、贴标机的工位切换，再到数控雕刻机的进给驱动，这类电机的应用场景几乎渗透了轻工业自动化的各个细分领域。不同于伺服电机的闭环控制逻辑，步进电机依靠脉冲信号完成角位移转换，开环状态下即可实现精准的点位控制，不需要额外加装编码器做位置反馈，整体驱动成本更低，接线与调试流程更简便，对于负载扭矩在2N·m级别的中低速传动场景，这类电机的性价比优势十分突出。

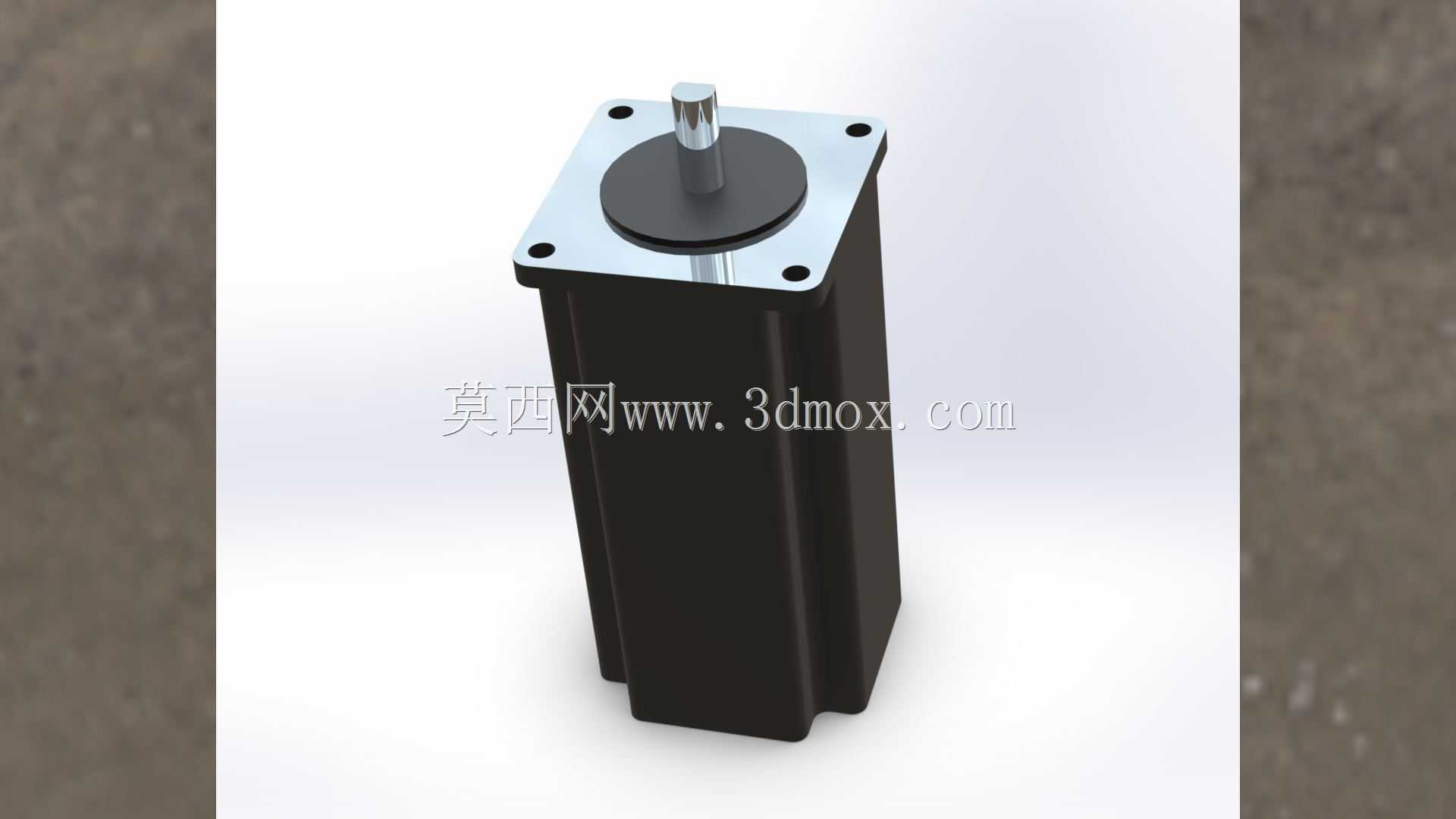

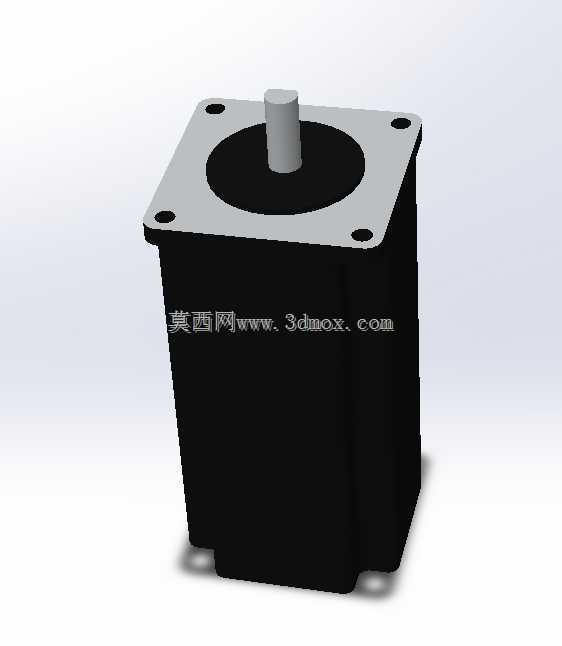

　　这款电机的外形设计严格遵循nema23安装标准，安装法兰的边长为57mm，法兰上的四个安装孔呈正方形分布，孔位中心距为47.14mm，输出轴的直径为8mm，轴伸长度根据常规安装需求做了标准化设计，轴端加工有扁位，方便配套同步轮、联轴器、齿轮等传动连接件时做周向固定，避免传动过程中出现打滑空转的问题。电机本体的长度为112mm，机身采用方形拉伸铝壳结构，表面做了黑色氧化处理，既可以提升壳体的散热效率，也能在工业车间的多尘、多油污环境下起到一定的防护作用，端盖采用镀锌钢板冲压成型，和铝壳之间通过止口定位配合，保证定子组件的同轴度误差控制在允许范围内，减少电机高速运转时的径向跳动。从内部结构的设计逻辑来看，

　　这类步进电机的定子采用多齿槽结构，绕组按照两相四拍或者两相八拍的接线方式排布，转子采用永磁体材料，通过定子绕组的通电顺序切换产生旋转磁场，带动转子做步进转动，步距角常规为1.8度，也就是每接收一个脉冲信号，转子转动1.8度，配合细分驱动器可以实现更小的步距角，提升低速运转时的平稳性，减少低频振动问题。在做设备结构设计时，选用这款电机需要提前预留好安装边界，除了电机本身的外形尺寸占用空间外，还要考虑尾部出线的弯折半径，以及输出端连接传动件后的轴向尺寸余量，安装时要保证电机法兰和设备安装板的贴合面平面度达标，避免安装倾斜导致输出轴承受额外的径向力，缩短轴承的使用寿命。电机的引出线一般为四根，对应两相绕组的两个接线端，

　　接线时需要和驱动器的A+、A-、B+、B-端口对应，接反时会导致电机反转或者运转异响，调试前需要先确认电机的空载运转状态，再逐步加载测试扭矩输出是否满足负载需求。在实际的设备运行场景里，这类电机的工作转速一般在0-600转每分钟区间内，扭矩输出特性在中低速段最为平稳，当转速超过800转后扭矩会出现明显下降，所以选型时要匹配好负载的转速和扭矩需求，避免出现高速段丢步的问题。另外，电机在持续运转时会产生一定的温升，设计安装位时要避免电机紧贴易燃材料，预留一定的散热空间，若设备需要长时间满负载运行，可以额外加装散热风扇提升持续工作的稳定性。和同机座号的其他长度电机相比，112mm长度的机身可以提供更大的输出扭矩，适合驱动需要一定负载能力的直线滑台、旋转工作台等机构，不需要额外搭配减速箱即可满足大部分中小负载的传动需求，减少了传动链的复杂度，也降低了设备整体的装配成本。在三维建模过程中，这款模型严格按照实物的安装尺寸做了等比例还原，法兰孔位、输出轴尺寸、机身外形的公差都按照实际加工的标准做了预留，结构工程师在做设备整体装配时，可以直接调用这个模型完成安装位的干涉检查，不需要反复测量实物尺寸调整安装孔位，能有效缩短设备设计的周期，避免后期装配时出现尺寸不匹配的问题。
