SB-3带安装支架传感装置结构设计

项目分类:传感器 发布时间:2022-05-03 ID:609919
  • SB-3带安装支架传感装置结构设计
  • SB-3带安装支架传感装置结构设计

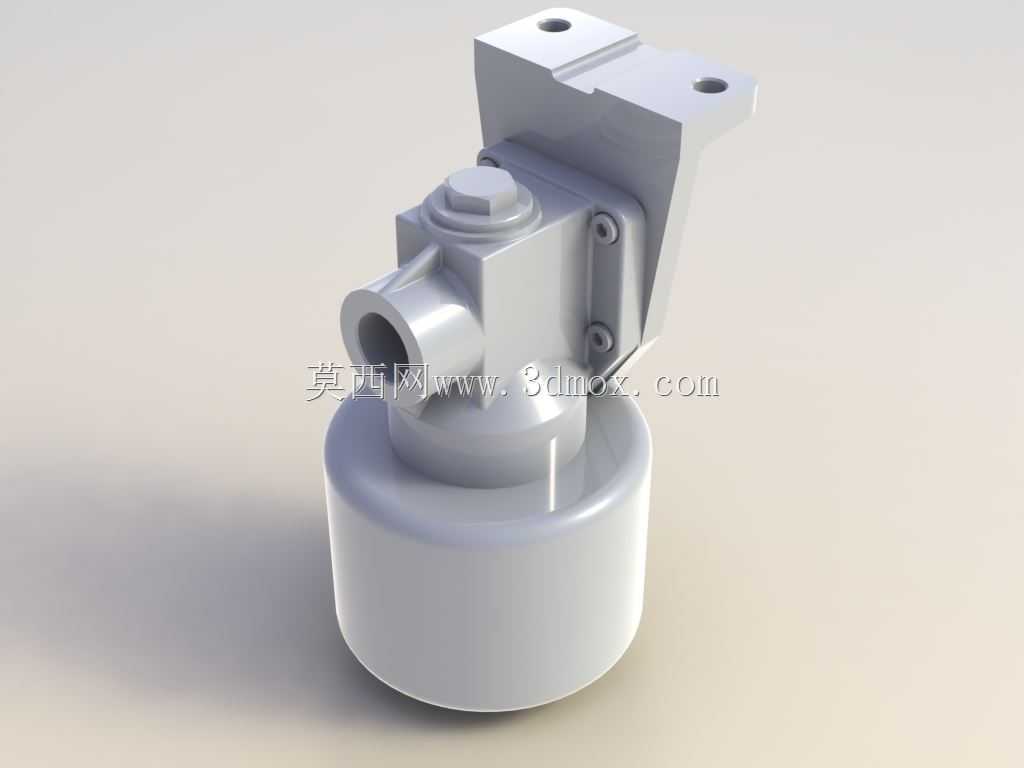

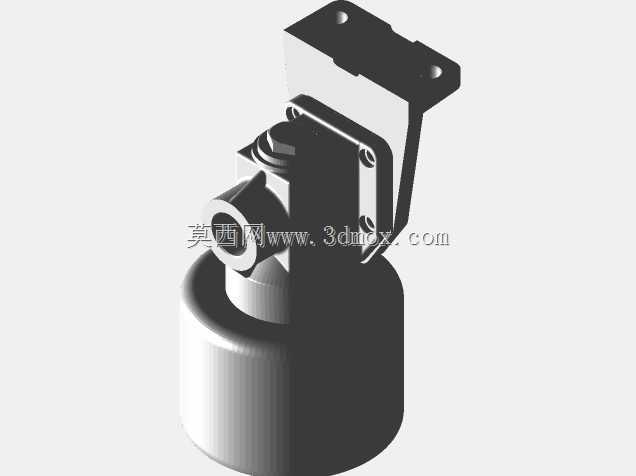

  在商用车气制动回路、工业气动控制管线的压力检测环节,这类带安装支架的传感类部件承担着介质压力实时反馈、回路状态监测的核心作用,其结构设计直接决定了检测精度的稳定性、安装后的抗振性能以及长期工况下的密封可靠性。从实际装车与设备装配的场景来看,这类部件多布置在制动阀组附近、气动控制柜的管线汇集区域,需要兼顾安装操作的便捷性与周边部件的避让需求,避免与管线、固定支架产生运动干涉,同时要保证检测端口与被测介质腔体的同轴对接,减少额外的管路转接带来的压力损失与泄漏风险。

  从功能特性上看,该部件下部的圆柱腔体为核心的压力感应容腔,负责承接被测气路的介质压力,将压力信号转化为可传输的电信号或气控反馈信号;上部的阀组结构集成了信号输出接口与过载保护结构,侧面的通油/通气接口采用标准管螺纹设计,可直接与硬管或软管总成对接,无需额外加装过渡接头;顶部的六角螺塞结构用于腔体内部的阻尼调整、滤芯更换或者出厂标定后的密封,采用标准六角结构可使用常规扳手操作,无需定制专用工装。上部延伸出的L型安装支架是整个部件的承载固定结构,两个安装孔的孔位公差按照IT7级精度设计,可适配M8或M10规格的固定螺栓,安装面的平面度控制在0.1mm以内,保证固定后不会因为安装面翘曲导致腔体受力变形,影响内部感应元件的精度。

  设计过程中首先要确定的是安装边界尺寸,下部圆柱腔体的外径根据感应元件的选型确定,要保证内部膜片或者压电元件有足够的安装空间,同时腔体壁厚根据额定工作压力的1.5倍安全系数计算,采用铝合金压铸工艺成型时壁厚控制在3-4mm,既满足强度要求又控制整体重量;上部阀组与下部腔体的连接采用法兰式螺栓固定,结合面处加装O型密封圈,密封槽的尺寸按照GB/T3452.3的标准设计,保证在-40℃到120℃的工作温度区间内不会出现密封失效。安装支架的伸出长度需要结合实际安装位置的周边空间确定,支架与阀组本体采用一体化压铸成型后再做机加工,相比焊接式支架拥有更好的抗振性能,避免长期受振动影响出现支架断裂的问题;两个安装孔的中心距根据常用安装基座的孔位标准设定,孔边距满足螺栓安装时的扳手操作空间要求,不会出现螺栓无法拧紧的情况。

  在细节结构处理上,侧面的介质接口处设计有定位凸台,对接管路时可以起到轴向定位作用,避免管路插入过深顶到内部的阻尼孔,造成气路堵塞;接口的螺纹收尾处设计有退刀槽,保证管螺纹能够完全拧入,减少螺纹处的泄漏隐患。上部阀组的两个固定螺栓采用内六角圆柱头螺钉,螺栓头沉入阀组表面以下,不会突出本体轮廓,避免安装时与周边部件产生刮碰。腔体底部采用圆弧过渡结构,减少介质流动时的应力集中,同时避免腔体内部残留冷凝水或者杂质,长期使用后不会出现积液腐蚀的问题。整个部件的外表面采用喷塑处理,相比喷漆拥有更好的耐盐雾性能,适配商用车底盘、工业车间等多粉尘、多潮湿的使用场景。

  从选型适配的角度来看,这类部件的安装孔位、接口尺寸如果与现有安装基座匹配,可直接替换同类型的老旧传感部件,无需重新设计安装支架或者改动管路走向;如果是新系统设计,可根据该部件的外形轮廓预留安装空间,安装位置要尽量远离高温热源,同时保证信号输出接口的接线操作空间,预留至少50mm的接线插拔距离。建模过程中需要重点关注各个配合面的公差设定,密封槽的尺寸、安装孔的位置度、接口螺纹的精度都要符合对应的行业标准,避免加工后出现装配干涉或者密封失效的问题;同时要做整体的重量校核,在满足强度要求的前提下尽量减少壁厚,降低整体重量,减少安装支架的承载负荷。
