单活塞发动机曲轴结构三维设计

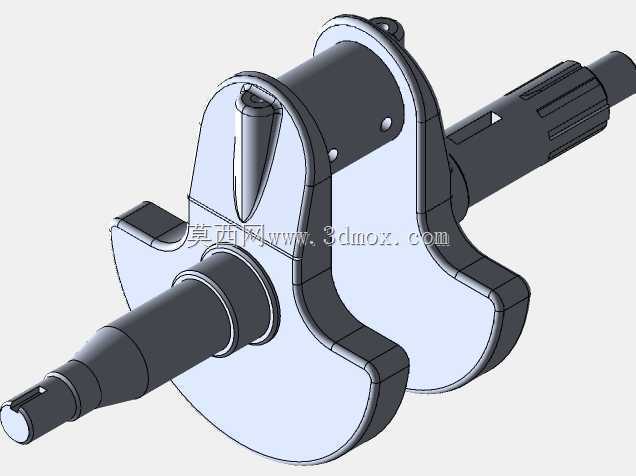

　　在小型单缸内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件，这套单活塞曲轴的结构设计完全贴合小排量动力单元的布局需求，常见于通用小型汽油机、摩托类单缸动力、小型农用动力机组的配套场景。从结构功能来看，该曲轴采用整体式锻造结构布局，两端主轴颈设置有阶梯式轴段，分别用于匹配曲轴轴承的安装定位，其中一端轴段加工有花键结构，用于对接动力输出端的飞轮或者传动齿轮，另一端轴段预留有键槽，可安装正时齿轮或者启动端的连接构件。曲柄臂部分采用了配重平衡结构，两块对称布置的扇形配重块在设计时经过动平衡校核，能够抵消活塞连杆组往复运动产生的一阶惯性力，降低曲轴高速运转时的整机振动幅度，避免轴承因为交变载荷出现过早磨损。

　　设计过程中，主轴颈与曲柄销的过渡位置全部采用圆角滚压强化的结构设计，避免应力集中导致的曲轴疲劳断裂，这也是小排量高转速内燃机曲轴设计的核心要点——毕竟这类动力单元经常需要在高转速区间持续运行，交变载荷的长期作用下，应力集中位置是最容易出现失效的区域。从安装边界来看，两端主轴颈的同轴度公差控制在0.02mm以内，确保安装后曲轴转动灵活无卡滞，曲柄销的轴线与主轴颈轴线平行度公差严格控制，避免连杆工作时出现偏磨，导致活塞拉缸或者连杆轴瓦过早损坏。曲轴上预留的定位销孔用于安装曲柄臂处的附属固定结构，部分轴段的退刀槽、卡簧槽位置都做了圆滑过渡处理，减少加工过程中产生的微观裂纹风险。实际装配时，该曲轴需要配合分体式轴瓦安装在曲轴箱的轴承座上，

　　曲柄销位置连接连杆大头，随活塞上下往复运动完成旋转扭矩的输出，花键端对接的飞轮能够储存旋转惯量，帮助发动机越过上下止点完成连续工作循环。不同于多缸发动机的多曲拐布局，单活塞曲轴只有一个曲柄销结构，整体结构更紧凑，加工难度相对更低，但对动平衡的要求并没有降低——因为单缸动力没有其他缸的运动构件抵消惯性力，曲轴自身的配重设计直接决定了整机运行的平顺性。在三维建模过程中，所有轴段的直径公差、圆角半径、表面粗糙度要求都在模型特征里做了对应体现，比如主轴颈的配合面需要达到磨削加工的精度要求，非配合面的铸造圆角统一设置为R2-R3，符合铸造工艺的脱模要求。曲柄臂的外形轮廓在满足配重需求的前提下做了轻量化处理，去掉了非承载区域的多余材料，

　　既降低了曲轴自身的转动惯量，又减少了原材料的消耗，同时不会影响整体的结构强度。实际选型适配时，需要确认主轴颈的直径尺寸与曲轴箱轴承座的安装孔径匹配，曲柄销的直径与连杆大头轴瓦的内径匹配，花键端的模数、齿数与对接的传动构件参数一致，轴段的总长度不能超出曲轴箱的安装空间，避免装配时出现轴向干涉。另外，曲轴轴向定位的台阶面位置需要与曲轴箱的止推片位置对应，确保运转过程中曲轴的轴向窜动量控制在允许范围内，防止出现轴端密封件偏磨导致的机油泄漏问题。
