数控机床用十字滑块式联轴器结构设计

　　做了快十年的非标设备结构设计，经手的联轴器选型没有上百也有八十，这次做的这款十字轴联轴器，最早是给车间里自用的数控车床进给轴改造做的配套件。之前设备原配的刚性联轴器在频繁正反转的工况下，用了不到半年就因为电机轴和丝杠的同轴度偏差出现了键槽啃蚀的问题，拆检的时候发现轴端已经有轻微的疲劳磨损，再晚发现可能就要换丝杠，成本就高了。

　　做这个结构的时候最先考虑的是安装边界，车间里现有数控车床的电机输出轴端到丝杠安装位的轴向预留空间只有42mm，径向最大允许外径不能超过38mm，要是做的尺寸超了，要么磨电机端盖，要么改丝杠座，都是费时费力的活。所以建模的时候先把两个轴套的轴向长度定在了18mm，中间的十字滑块预留6mm的浮动间隙，总装之后轴向尺寸刚好卡到42mm的上限，不会和周边的防护钣金产生干涉。轴孔的直径做的是适配12mm的标准轴径，配合公差选了H7/k6的过渡配合，既不会因为间隙太大出现传动空程，也不会过盈太大导致装拆的时候需要用拉马硬顶，损伤轴承。

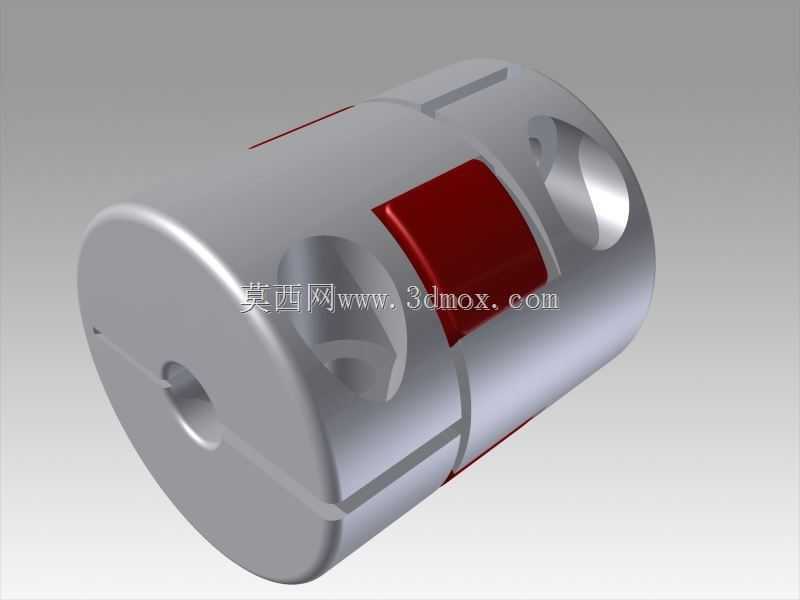

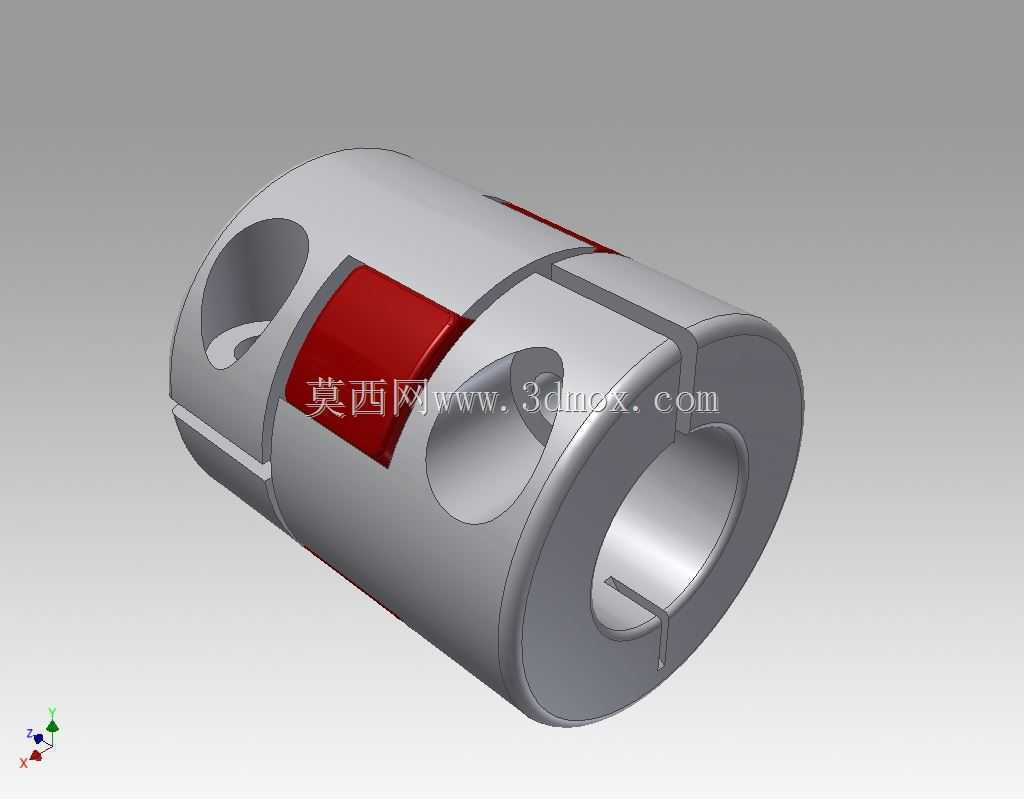

　　从功能特性上来说，这款联轴器和普通的刚性联轴器最大的区别就是中间的十字滑块结构，两个轴套的端面上开了互相垂直的凸槽，和中间滑块的凸台嵌合，在传递扭矩的时候，可以允许两轴之间存在一定的径向、角向偏差，实际测试下来，径向补偿量能到0.2mm，角向补偿可以到1°以内，完全能覆盖普通数控车床安装时的形位公差偏差，不用像装刚性联轴器那样反复打表找正到0.02mm以内，能省不少现场安装的时间。侧面开的紧定螺钉孔是做的M4的内六角紧定，两个螺钉呈90°分布，锁紧的时候不会出现轴套单侧受力偏斜的问题，而且螺钉孔的位置做了沉台，紧定螺钉拧到底之后不会突出外圆面，避免高速旋转的时候产生风阻和动平衡问题。

　　实际应用场景里，这类十字轴联轴器不光能用在数控机床上，但凡有两轴传动、需要补偿安装偏差的场合都能用，比如小型自动化设备的输送辊传动、3D打印机的进给轴传动、小型包装机械的动力传输，只要额定扭矩在5N·m以内的工况都能适配。设计的时候特意把中间滑块的材质做了区分建模，主体的两个轴套用的是45号钢调质处理，表面做发黑防锈，中间的十字滑块用的是耐磨工程塑料，运转的时候能吸收一定的振动，还不会像金属滑块那样因为润滑不足出现咬合磨损，日常维护不用定期打润滑脂，装上去之后基本可以做到免维护。

　　建模的时候特意把安装的避让空间也考虑进去了，轴套的外圆做了0.5mm的倒角，紧定螺钉的沉台深度留了1mm，安装的时候不管是从电机端还是丝杠端套入，都不会因为锐边刮伤轴表面。之前做过一版试制件，第一次试装的时候发现滑块和轴套的槽配合间隙留小了，冷机状态下转动很顺畅，但是设备运转半小时之后因为热胀，滑块出现卡滞，后来建模的时候把槽的宽度公差调整了0.05mm，滑块和槽之间预留了合理的活动间隙，再测试的时候连续运转8小时都没有出现卡滞或者异响的问题。另外在做结构强度校核的时候，按照1.5倍的额定扭矩做了静力学仿真，轴套的凸槽部位最大应力只有120MPa，远低于45号钢调质后的屈服强度，正常使用情况下不会出现凸槽断裂的失效问题。

　　很多刚入行的工程师选联轴器的时候总觉得刚性联轴器传动精度高，其实在实际车间安装环境里，很难保证两轴的绝对同轴，强行用刚性联轴器反而会给轴承带来额外的径向载荷，缩短电机和被传动件的使用寿命，这种带补偿量的十字联轴器，既能保证传动过程中没有明显的背隙，满足数控设备的传动精度要求，又能降低安装时的同轴度要求，减少后期的维护成本，是中小扭矩传动场景里性价比很高的选择。做这个三维模型的时候，把每个零件的配合面都做了公差标注的建模参考，后续出工程图的时候可以直接提取尺寸，不用再反复核对装配关系，不管是拿来做3D打印试制，还是直接出机加工图纸做零件，都能直接用，省了不少重复建模的时间。
