星型五缸旋转活塞动力机构结构设计

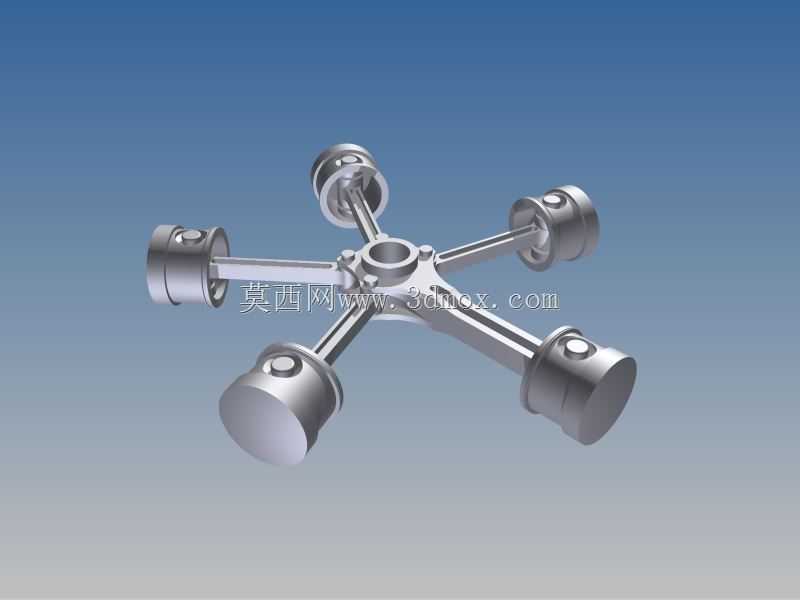

　　该动力机构采用五缸径向星型布局，五组活塞连杆组件沿中心主轴呈72度夹角均匀分布，相较于传统直列、V型动力布局，在同等排量下可大幅缩减轴向安装尺寸，径向轮廓也能根据配套设备的安装舱室边界做针对性适配，这类布局最早在航空活塞动力领域得到广泛应用，当前在小型便携动力单元、特种作业装备动力模块、教学演示教具开发场景中仍有较高的应用价值。从实际功能逻辑来看，五组活塞在各自的气缸套内做往复直线运动，通过连杆将活塞的直线推力传递至中心曲柄轴，将往复运动转换为主轴的旋转扭矩输出，由于五组活塞的做功行程沿圆周方向均匀错开，主轴运转过程中的扭矩波动远少于单缸、双缸结构，动力输出平顺性更好，不需要额外加装大尺寸飞轮来抵消运转振动，

　　可进一步降低整套动力单元的整体重量。设计过程中首先要确认中心曲柄的偏心距参数，该参数直接决定活塞的有效行程，进而关联整套机构的排量与输出扭矩，建模时需要严格匹配连杆大小头的中心距，避免活塞运行到上止点、下止点位置时出现运动干涉，同时要保证各缸连杆与曲柄销的配合间隙一致，避免运转过程中出现偏磨、载荷分布不均的问题。活塞部分的外形采用常规圆柱结构，头部预留有活塞环安装槽位，裙部做了适配侧推力的型面优化，可降低往复运动过程中对气缸壁的侧向压强，减少运转磨损。五根连杆沿中心曲柄销呈圆周排布，设计时需要给相邻连杆预留足够的摆动间隙，避免高转速工况下连杆之间发生碰撞，中心主轴的输出端做了标准化的轴径设计，可配套不同规格的联轴器对接负载端，

　　安装法兰的孔位也可根据配套设备的安装基准做调整，适配不同的安装场景。从安装边界来看，整套机构的最大径向尺寸由活塞处于下止点时的外轮廓决定，轴向尺寸主要受中心主轴长度、连杆厚度的叠加影响，在配套设备做舱室设计时，除了预留静态安装空间外，还需要考虑活塞往复运动、连杆摆动的动态运动包络，避免舱体内壁与运动部件发生刮碰。这类星型旋转动力结构的优势在于单位体积功率密度高，风冷散热条件好，五组气缸沿径向外露，运转过程中自然气流即可带走大部分热量，不需要设计复杂的水冷管路，结构可靠性更高，维护难度更低，在小型无人动力装备、应急便携发电设备的动力选型中，这类结构的适配性远优于传统布局的动力单元。建模过程中对所有运动部件的配合公差做了匹配验证，

　　活塞与气缸壁的配合间隙、连杆大小头与活塞销、曲柄销的转动间隙都按照常规动力机械的设计标准做了预留，可直接用于后续的工程样机开发、运动仿真验证，也可作为动力原理教学的演示模型，直观展示往复式动力机构的运动转换逻辑，帮助从业者理解曲柄连杆机构的运动特性、载荷传递路径。在做结构优化时，还可根据实际使用场景的功率需求，调整缸数、缸径、行程参数，在保持星型布局优势的基础上，适配不同的功率输出要求，安装接口也可做模块化设计，快速对接不同类型的负载设备，拓展应用场景。
